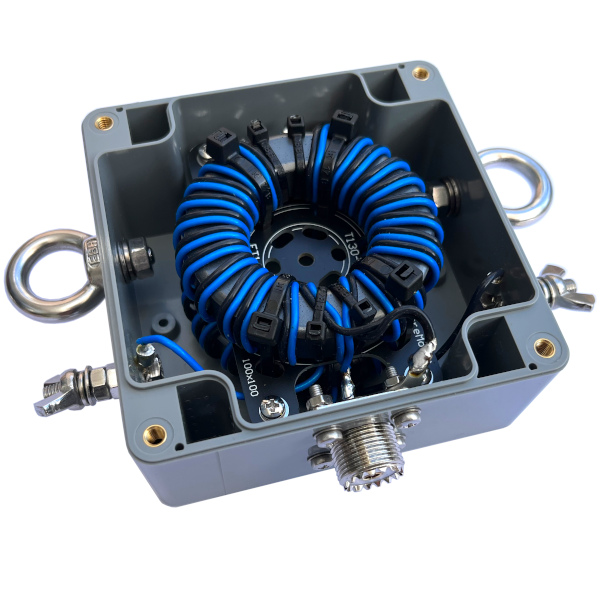

Common mode choke DIY-Bausatz 1-30MHz bifilar
55,00 €*
Inhalt:
1 Stück
Versandfertig in 10 Tagen, Lieferzeit 1-5 Tage
Produktnummer:
0690
Produktinformationen "Common mode choke DIY-Bausatz 1-30MHz bifilar"

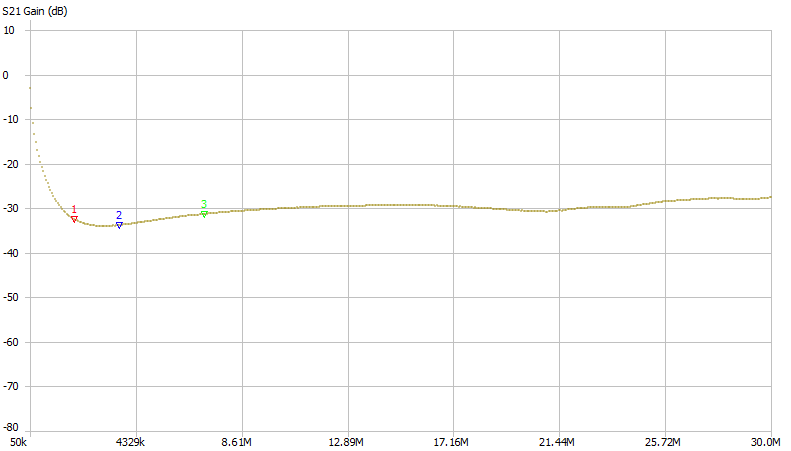

Gleichtaktfilter mit bifilaren Wicklungen für optimale Dämpfung 1-30 MHz max. 800 Watt PEP Phone
Es gibt viele Arten von Common mode choke (CMC), auch Gleichtaktdrosseln oder Mantelwellensperre genannt. Der Hauptgrund für die Verwendung einer Gleichtaktdrossel (Common mode choke) ist, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt.
Für eine optimale Filterung bieten wir Ihnen einen Common mode choke-Bausatz mit bifilaren Wicklungen an. Dieser Gleichtaktstromfilter ist für das gesamten HF-Spektrum, inklusive dem 80- und 160-Meter-Band abgestimmt. Für eine bestmögliche Leistung, auch in den unteren Frequenzbereichen, verwenden wir in diesem Bausatz einen Ringkern vom Typ FT240-31. Die Unterdrückung beträgt etwa 30 dB über das gesamte HF-Frequenzspektrum. Damit ist dieses Filter ein echter Allrounder für Funkamateure, die die Bänder von 160 Meter bis 10 Meter arbeiten wollen. Auch OMs, die sich mit LPAM (Mittelwelle) beschäftigen, können dieses Filter verwenden.
Eigenschaften bifilarer Common Mode Choke
- Frequenzbereich: 1-30MHz
- Geeignet bis zu 800 Watt PEP
- Impedanz: 50 OHM

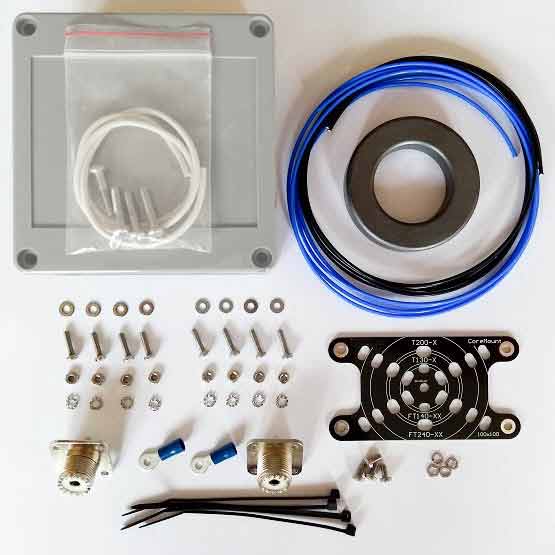

Dieser Common Mode Filter Bausatz enthält:
IP65-Gehäuse 100 x 100 x 55 mm (Polycarbonat)
Ringkern FT240-31
Wickeldraht 18 AWG - 4x 85cm PTFE 19 x 0,25 mm Kupfer "versilbert"
Montageplatte für Ringkern
4x Edelstahl M3 6mm Schrauben 4x
4x Edelstahl M3 Federscheibe 4x
2x PL 259 Buchse
2x M3 Kabelschuhe
8x Edelstahl M3 Schraube 12mm
8x Edelstahl M3 Mutter
8x Edelstahl M3 Unterlegscheibe
8x Edelstahl M3 Zahnscheibe
WICHTIG!
Platzieren Sie die Gleichtaktdrossel im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne.
