Ringkern FT 140-43

Kondensator 100pF mit 3kV Die bewährten Kondensatoren für unsere Endfed und Mini-Endfed Bausätzen, wenn Sie mehr Leistung nutzen möchten. Der Kondesator wird beim EndFed Impedanztransformator eingesetzt, um die (unerwünschte) Sekundärkapazität zu kompensieren.

Montageplatte für den Ringkern im Gehäuse unserer End Fed Bausätze Diese Montageplatte ermöglicht es die Ringkerne FT240 oder FT140 fest im Gehäuse unserer End Fed Bausätze zu montieren. Damit ist der Ringkern befestigt und hängt nicht an den Drähten, lose im Gehäuse herum. Gerade bei Wind ein großer Vorteil. Die Monatgeplatte besteht aus 1,6mm starkem Leiterplattenmaterial und hat bereits die Montagelöcher für die verschiedenen Ringkerne. Das M3-Befestigungsmaterial aus Edelstahl, werden direkt mitgeliefert. Wichtig:  Diese Montageplatte passt nicht in das Gehäuse der Mini-End Fed

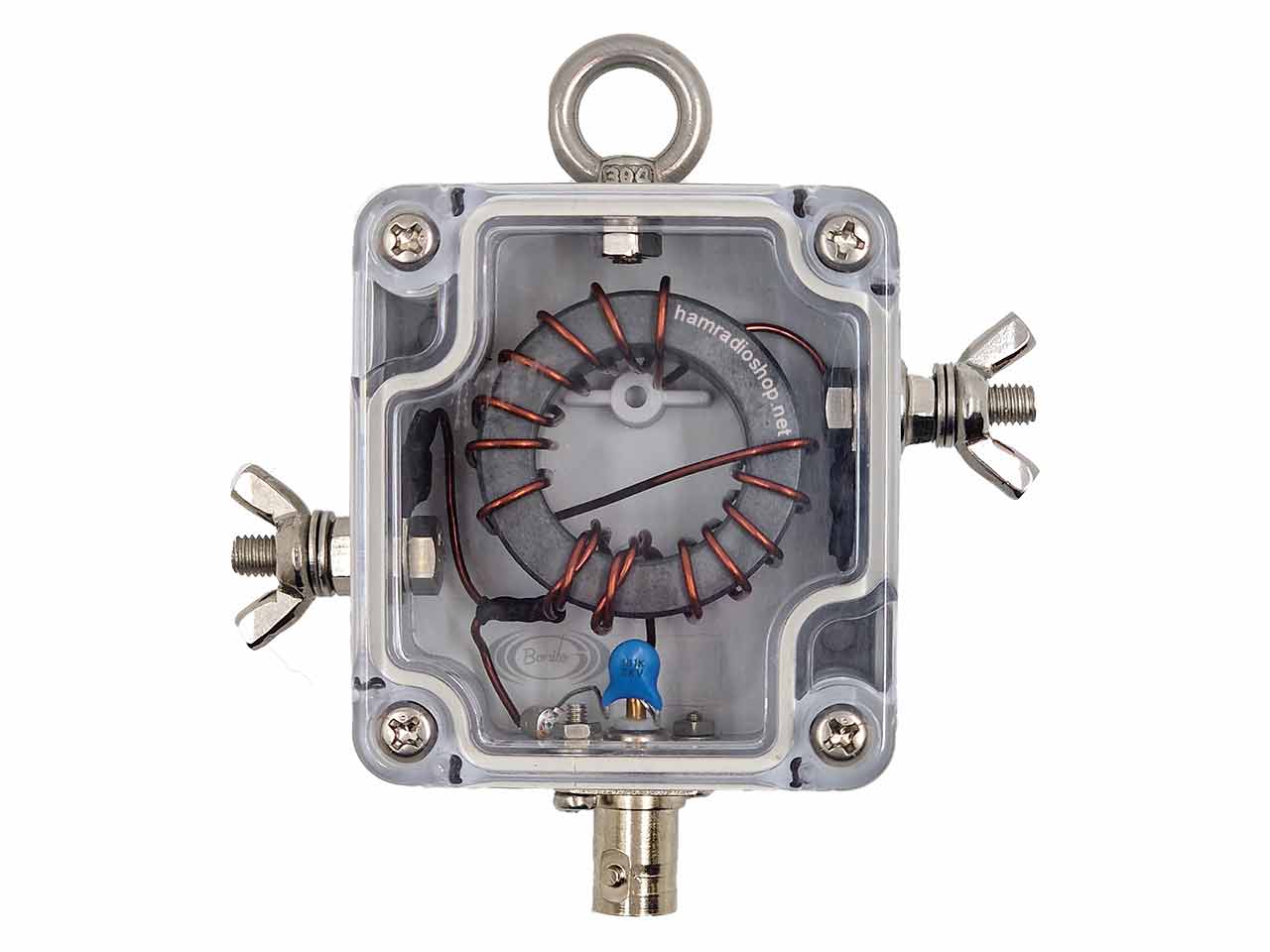

Mini Endfed Antennenbausatz, für 10-20-40m mit Verlängerungsspule, max 100Watt PEP Die Mini Endfed ist eine kleine End Fed Antennen Lösung für den Portabeleinsatz,, auf Reisen, QRP, SOTA (Summit on the Air) oder DX Expeditionen usw. Das IP65 geschütze Gehäuse aus Polcarbonat, hat eine Größe von nur 64x58x35 mm und lässt sich leicht in der Tasche oder im Rucksack verstauen, ist aber auch robust genug für die stationäre Montage. Das Gewicht beträgt etwa 400-500 Gramm. Der Bausatz hat sowohl einen Anschluss für die ANTenne als auch GND für ein Gegengewicht. Den M4 Ring haben wir ebnso integriert. Damit lässt sich die Mini Endfed ganz einfach mit einem Karabiner befestigen und mit der Kausche als Zugentlasung vewenden. Alle Schrauben, Muttern und der Ring sind aus Edelstahl. Befestigt man die Antenne an der Spitze eines Teleskopmast, schiebt die Mastsegmente heraus, ist man innerhalb von wenigen Minuten auf Sendung! Um das Gehäuse des 1:49 Transformers an einem Mast zu befestigen, kann die gleiche Halterung wie von unseren Aktivantennen verwendet werden.  Dieser Mini Endfed-Bausatz wird mit einem Antennendraht Ihrer Wahl geliefert: Standard Antennenlitze:Diese Antennenlitze besteht aus 1,0 mm2 feindrähtiger Kupferleiter mit einer schwarzen PVC Isolierung. Der Gesamtdurchmesser beträgt etwa 2 mm. Ideal für Experimente oder Urlaubsantennen. Da der Kern nur aus Kupfer besteht, wird sich diese Litze mit der Zeit immer etwas längen und somit dünner werden. Die Zugfestigkeit dieser Antennenlitze ist begrenzt. Kupfer/Kevlar-AntennenlitzeDiese Antennenlitze wird speziell für Antennen hergestellt. Die Litze besteht aus einem Kevlarkern mit ca. 1,1 mm2 verzinntem und feindrähtigen Kupferleitern. 1x 0,4 mm Kevlar und 24x 0,25 mm Kupfer. Die Ummantelung besteht aus schwarzem UV-beständigem PE. Der Gesamtdurchmesser beträgt ca. 2,5 mm. Die Zugfestigkeit ist ca. 50 kg. Sie erhalten eine starken, flexible und relativ leichte Antennenlitze. In diesem Bausatz sind alle nötigen Bauteile zum Bau einer Mini EndFed Multiband Antenne für die Bänder 10-20-40 Meter bis100 Watt PEP Phone enthalten. Der Bausatz enthält die folgenden Bauteile:  ca. 12 Meter AntennendrahtVerlängerungsspule mit ca: 34uh (fertig gewickelt und vermessen)1x Edelstahl Kabelklemme1x Endisolator1x Kabelschuh 5mm1x Schrumpfschlauch 1:49 Mini Impedanztransformator: IP65-Gehäuse 64x58x35mm PolycarbonatRingkern FT140-43Kupferlackdraht GR2 Qualität 1,00 mm100 pF Kondensator 2kV1x BNC-Flanschbuchse2x M2,5 Schrauben 8/10mm2x M2,5 Mutter2x M2,5 Unterlegscheibe1x Kabelschuh 3mm3x M5 Kabelschuh2x Edelstahl M5 Schraube 20mm2x Edelstahl M5 Flügelmutter2x Edelstahl M5 Kragenmutter2x Edelstahl M5 Zahnscheibe2x Edelstahl M5 Schraube 20mm2x Edelstahl M5 Flügelmutter2x Edelstahl M5 Kragenmutter2x Edelstahl M5 Zahnscheibe1x Ring M41x Zahnscheibe M41x Mutter M41x Kabelkausche Die Bauanleitung finden Sie hier: ZUR BAUANLEITUNG    ** Die Bauanleitung bekommt gerade noch ihren Feinschliff

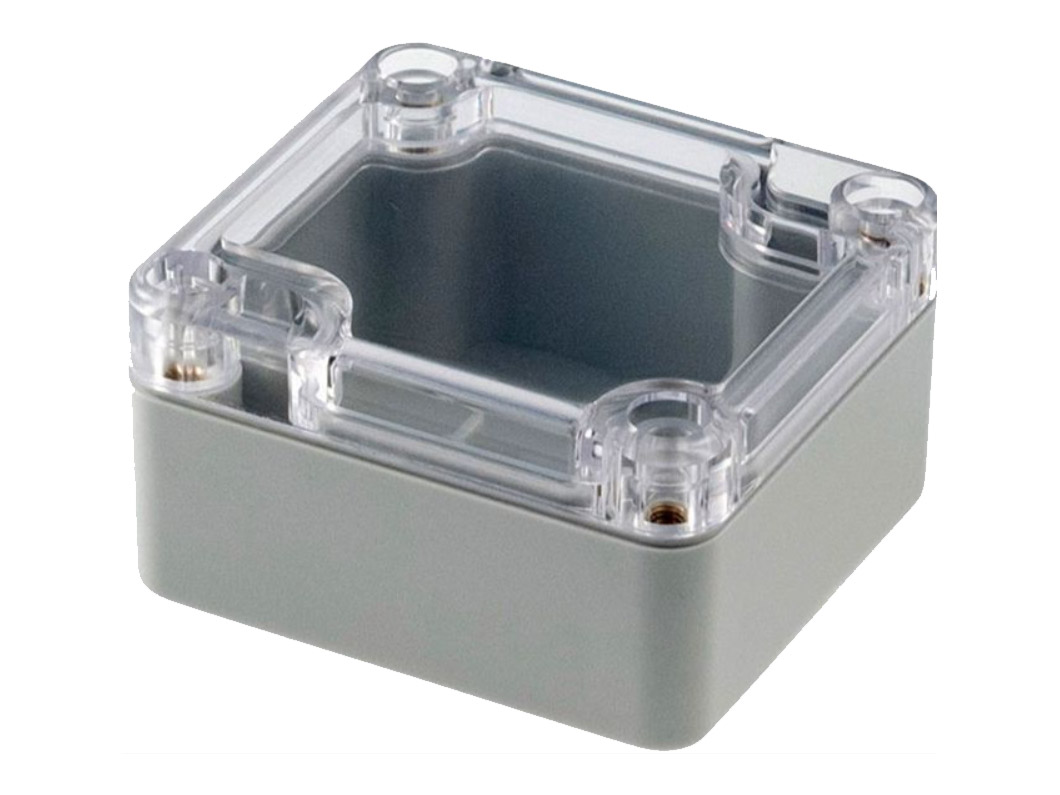

Gehäuse für Mini Endfed Antennen Polycarbonat Einzelnes Gehäuse unserer Mini EndFed Antennenbausätze als Ersatzteil oder einfach zum experimentieren. Das Gehäuse ist, wie im Bausatz aus Polycarbonat. Gehäuse aus Polycarbonate sind witterungsbeständiger und UV-beständiger als ABS-Gehäuse.  Abmessungen: 64x58x35mm Farbe: Hell grau Material: Polycarbonat Schutzklasse: IP 65 Schrauben und Dichtug enthalten

End Fed DIY-Bausatz 1:49 für 10-15-20-40-80m 100Watt Neuer erweiteter Bausatz!  In diesem Bausatz sind alle nötigen Bauteile zum Bau einer EndFed Multiband Antenne mit 1:49 Transformator, für die Bänder 10-15-20-40-80 Meter bis 100 Watt PEP Phone enthalten. Wir haben den Bausatz um einen Anschluss für das Gegengewicht und um den nützlichen Edelstahlring etc. erweitert. Dieser End Fed Bausatz wird mit der Antennenlitze Ihrer Wahl geliefert: Standard Antennenlitze:Diese Antennenlitze besteht aus 1,0 mm2 feindrähtiger Kupferleiter mit einer schwarzen PVC Isolierung. Der Gesamtdurchmesser beträgt etwa 2 mm. Ideal für Experimente oder Urlaubsantennen. Da der Kern nur aus Kupfer besteht, wird sich diese Litze mit der Zeit immer etwas längen und somit dünner werden. Die Zugfestigkeit dieser Antennenlitze ist begrenzt. Kupfer/Kevlar-AntennenlitzeDiese Antennenlitze wird speziell für Antennen hergestellt. Die Litze besteht aus einem Kevlarkern mit ca. 1,1 mm2 verzinntem und feindrähtigen Kupferleitern. 1x 0,4 mm Kevlar und 24x 0,25 mm Kupfer. Die Ummantelung besteht aus schwarzem UV-beständigem PE. Der Gesamtdurchmesser beträgt ca. 2,5 mm. Die Zugfestigkeit ist ca. 50 kg. Sie erhalten eine starke, flexible und relativ leichte Antennenlitze. Der Bausatz enthält die folgenden Bauteile:  1x Ringkern-FT-140-431x Kupferlackdraht GR2 für die Wicklung des Ringkerns (1mm) ca. 1 Meter1x Polycarbonat Gehäuse 100x100x60 mm (IP67)1x Mini-Isolator 65 * 15mm transparent1x Kausche2x Simplex Klemmen bis 2 mm Draht (Drahtseilklemme)ca. 23 Meter Antennenkabel 1mm² schwarz1x Kondensator 100pF 2kVDC1x PL259 Einbaubuchse1x Verlängerungsspule 110uH fertig gewickelt und gemssen1 x Schrumpfschlauch schwarz 25.4 - 12.7mm1x Verschiedene Schrauben und Muttern aus Edelstahl3x Fast-On Ringkontakt1x Edelstahlring   Typ: Multiband Länge: ca 23 Meter Anschluss: PL Max. Leistung: 100Watt PEP Phone Gewicht: ca 600g Balun 1:49 TIPP Ich kann nur jedem empfehlen, die Montageplatte für den Ringkern gleich mitzubestellen. Damit ist der Ringkern befestigt und hängt nicht an den Drähten, lose im Gehäuse herum. Gerade bei Wind ein großer Voteil. Neue Bauanleitung 7/2023 https://www.bonito.net/hamradio/bauanleitung-end-fed-bausatz/  Tolles DIY Video von OM Michael DL2YMR von der 100Watt Version

Antennenlitze 1.0 mm² (Außendurchmesser 2,48mm), schwarz für End Fed Antennen Meterware

Gehäuse für Endfed Antennen Polycarbonat  Jetzt mit durchsichtigem Deckel!!! Einzelnes Gehäuse, mit durchsichtigem Deckel, unserer EndFed Antennenbausätze als Ersatzteil oder einfach zum experimentieren. Das Gehäuse ist, wie im Bausatz aus Polycarbonat. Gehäuse aus Polycarbonate sind witterungsbeständiger und UV-beständiger als  zum Beispiel ABS-Gehäuse.  Abmessungen: 100 x 100 x 55 mm Farbe: Hell grau, mit durchsichtigem Deckel Material: Polycarbonat Schutzklasse: IP 65 Schrauben und Dichtug enthalten

Kupferlackdraht 1,0mm Gut zu verarbeitender Lackdraht mit 1,0mm stärke. Ideal zum Wickeln von Spulen und Transformatoren. Wir verwenden diesen Draht für unsere Endfed Bausätze. Preis pro Meter
