H155 Low-Loss Koaxkabel konfektioniert

Produktinformationen "H155 Low-Loss Koaxkabel konfektioniert"

H155 Low-Loss Koaxkabel konfektioniert

Von uns konfektioniertes H155 Koaxialkabel, mit Steckertypen nach Wunsch. Die Stecker werden bei uns im Hause montiert und getestet.

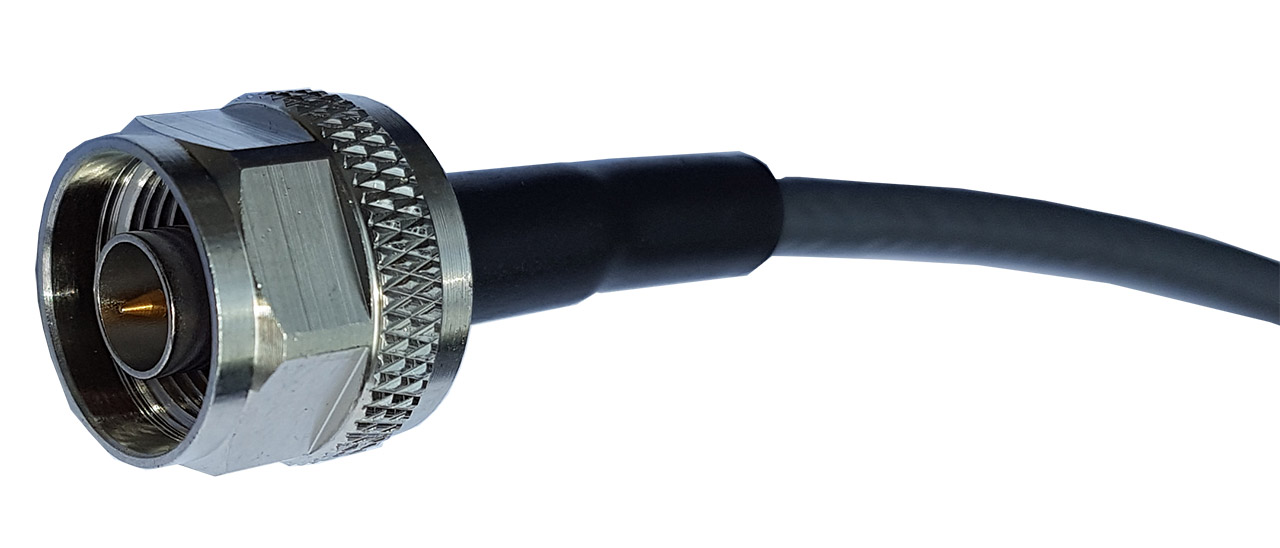

Wir verwenden bei der Konfektionierung der H155 Koaxialkabel der Steckertypen, BNC, N und SMA einen speziellen Schrumpfschlauch mit Heißschmelzkleber. Der Schrumpfschlauch mit Heißschmelzkleber dient sowohl der Versiegelung der Stoßstellen von Stecker und Hülse und gleichzeitig auch als Knickschutz.

Die angebotenen Längen des H155 richten sich nach unserer Erfahrung, welche Kabellängen nachgefragt werden. Andere Längen können wir individuell nach Ihren Wünschen (von 10cm bis 505 Meter) anfertigen. Sollten Sie anderen Längen oder Stecker wünschen, kontaktieren Sie uns einfach. Wir helfen gern.

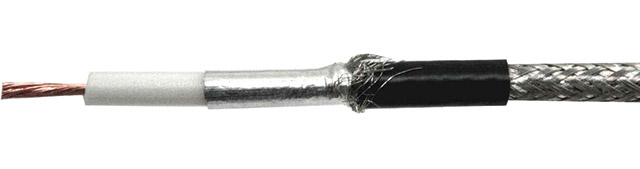

Das H155 von Belden ist ein doppelt geschirmtes Low-Loss Koaxkabel mit 5,4 mm Durchmesser. Es ist ein extrem flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten und exzellenter Schirmung.

Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

Technische Daten des H 155 PVC
Farbe: grau
UV-Beständigkeit: H 155 ist UV-beständig
Impedanz: 50 ± 2 Ohm
Innenleiter: 19 x 0,28 mm
Dielektrikum: Gas inj. PE 3,9 mm
Außenleiter:
1. Alufolie 0,008-0,03 x 18 mm AL-PET-AL 2 mm überlappend
2. Kupfergeflecht 80% 16 x 8 x 0,1 mm; 4,5 mm
Außenisolierung: PVC, 5,4 mm, UV-beständig
Verkürzungsfaktor: 0,81 siehe unten
Kapazität: 82 ± 2 pF/m
Schirmung bis 1 GHz: > 85 dB
Biegeradius (min): 35 mm
Temperaturbereich: -30 / +80°C
Widerstand Innenleiter: 1,5 Ohm / 100 m
Schleifenwiderstand: 3,2 Ohm / 100 m
Kupferanteil: 22 kg / km
Gewicht: 41,5 kg / km
Bruchlast: 100 N

Bitte beachten Sie:

Diese Kabel sind Maßanfertigungen und somit vom späteren Umtausch ausgeschlossen!
Gesamtlänge des Kabels: Kabelzuschnitt +/- 3% + Steckverbinder
