Pigtail Kabel N-N 7mm

17,00 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-5 Tage

Pigtaillänge

50cm

75cm

100cm

Produktnummer: 0106-3

Produktinformationen "Pigtail Kabel N-N 7mm"

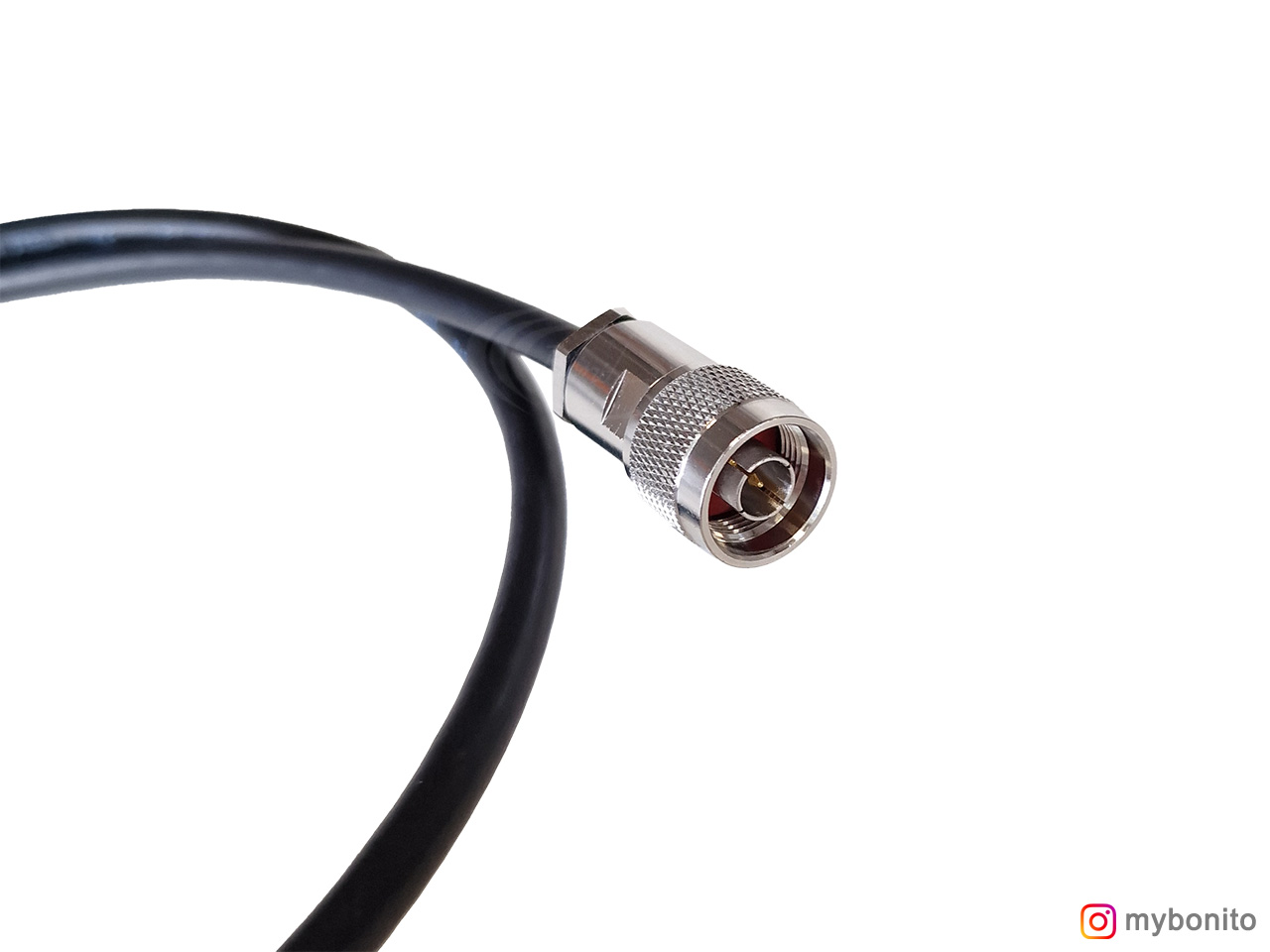

Pigtail Kabel N-N

Preisgünstige Pigails aus RF 287 UF (HF287FX) low-loss Koaxkabel von SIVA aus Italien (ähnlich Ultraflex 7)., Durchmesser 7,3mm. Das Pigtail hat N-Stecker (Kompressionsstecker) mit PTFE. Längen: 50, 75 oder 100cm.

Optimal z.B. für SWR-Meter usw.

Technische Daten RF257UF-PVC / HF 287 FX

Innenleiter: Kupfer
Drahtstärke: 7 x 0,65 mm
Dielektrikum: Polyethylenschaum -
Ø 7,3 mm + 0,10mm
Abschirmung: Kupferfolie / Polyester -h 18 mm - Abdeckung: 100%
Geflecht: Kupfer - 120 mm x 00:12 Bedeckung: 72%
Ummantelung: PVC2 Ø 7,3 mm + 0,10mm
Impedanz: 50 Ohm + 3
Verkürzungsfaktor: 84%
Kapazität: 80 pF / m
Wirkungsgrad der Abschirmung:
> 80 dB (100-900 MHz)
> 70 dB (900-2000 MHz)
> 60 dB (2000-3000 MHz)
Gesamtgewicht: 7,13 kg 100 Meter

Dampfung bei 20°C dB/100m

5 MHz 1,5
10 MHz 2,0
30 MHz 3,3
50 MHz 4,2
150 MHz 7,2
220 MHz 8,8
450 MHz 12,9
600 MHz 15,0
800 MHz 17,7
900 MHz 18,5
1000 MHz 19,7
1500 MHz 24,7
1800 MHz 27,3
2000 MHz 29,5
2500 MHz 32,6
3000 MHz 36,4
5200 MHz 50,8
5800 MHz 54,1
