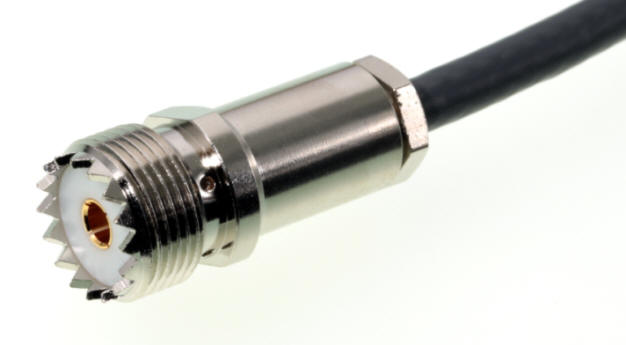

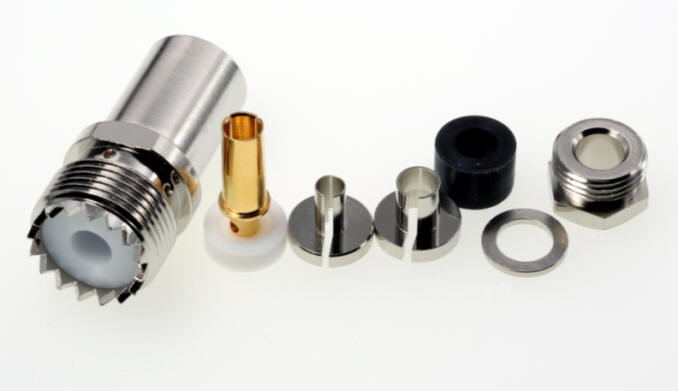

PL / UHF-Buchse 6 Lötversion

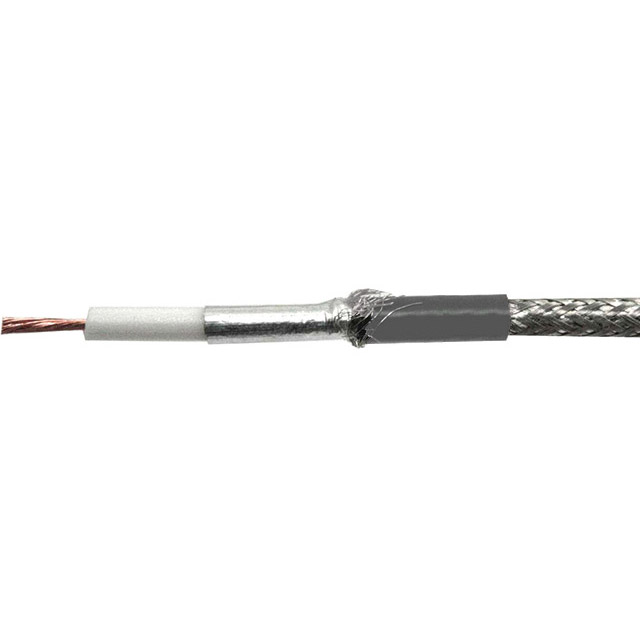

Belden H155 Low-Loss Koaxialkabel 50Ω Meterware Das H155 von Belden ist ein doppelt geschirmtes Low-Loss Koaxialkabel mit 5,4 mm Durchmesser bei 50Ω. Das H155 ist ein sehr flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten, exzellenter Schirmung von > 85 dB und für den Frequenzbereich bis 3 GHz geeignet. Die geringen Dämpfungswerte des H155 Koaxialkabel werden durch ein Dielektrikum aus PE-Schaum, mit mehr als 50% Luftanteil, sowie durch einen 1,41mm starken Innenleiter aus Kupfer und dem Doppelschirm aus Kupfer und der alukaschierten Folie erreicht. Das H-155 Koaxialkabel ist ideal für die meisten Anwendungen in der Funktechnik geeignet.  Die gravierenden Unterscheide zu einem RG58U Koaxialkabel, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Technische Daten des H 155 PVCFarbe: grauUV-Beständigkeit: H 155 ist UV-beständigImpedanz: 50 ± 2 OhmInnenleiter: 19 x 0,28 mmDielektrikum: Gas inj. PE 3,9 mmAußenleiter: 1. Alufolie    0,008-0,03 x 18 mm AL-PET-AL 2 mm überlappend2. Kupfergeflecht 80% 16 x 8 x 0,1 mm; 4,5 mmAußenisolierung: PVC, 5,4 mm, UV-beständigVerkürzungsfaktor: 0,81  siehe untenKapazität: 82 ± 2 pF/mSchirmung bis 1 GHz: > 85 dBBiegeradius (min): 35 mmTemperaturbereich: -30 / +80°CWiderstand Innenleiter: 1,5 Ohm / 100 mSchleifenwiderstand: 3,2 Ohm / 100 mKupferanteil: 22 kg / kmGewicht: 41,5 kg / kmBruchlast: 100 N Alternatives Koaxkabel Hyperflex 5

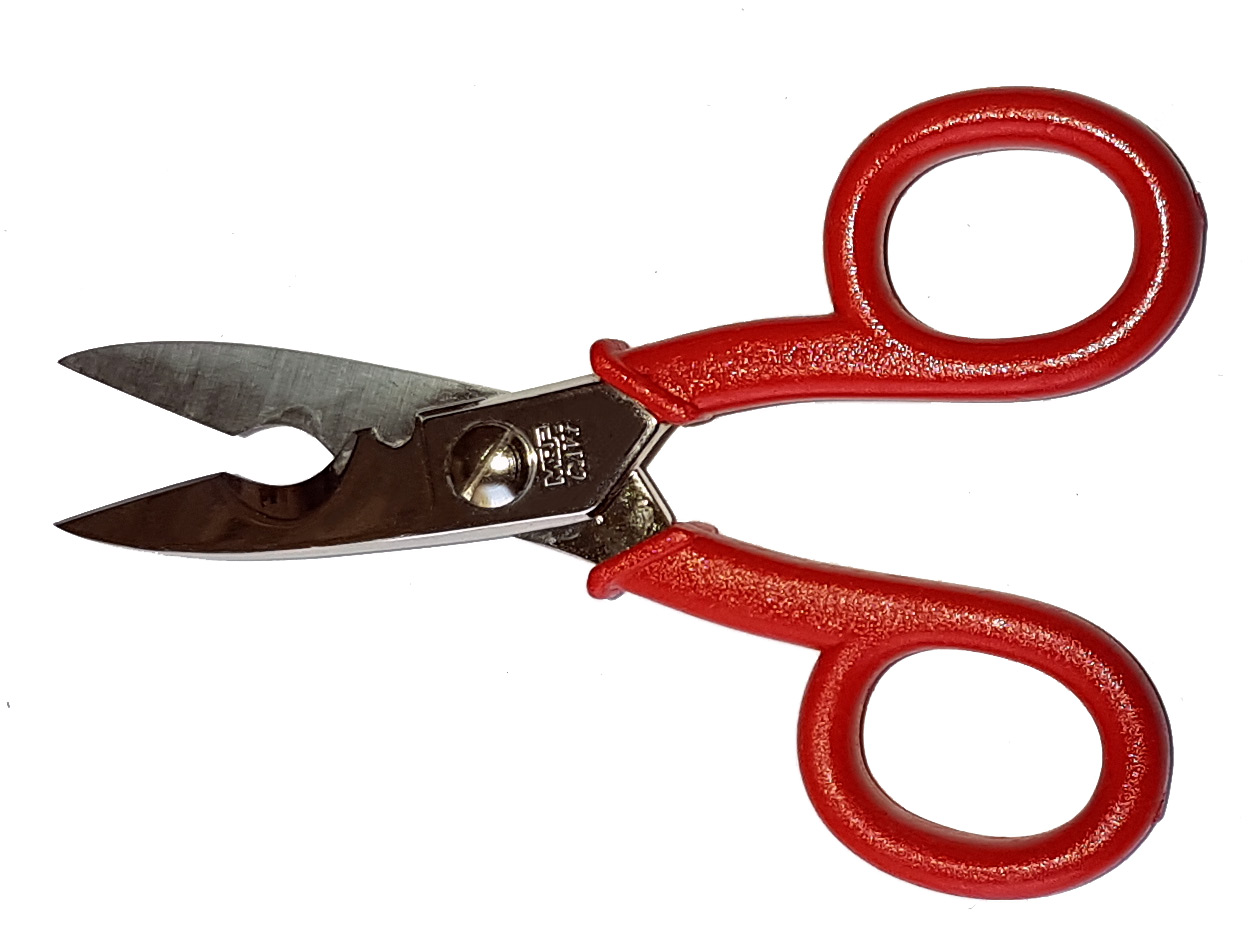

Diese Kabelschere von Messi&Paoloni zum Abschneiden oder konfektionieren von Koaxialkabeln. Diese Kabelschere schneidet Kabel bis zu 12mm Stärke wie zu Beispiel: RG58, H 155, Hyperflex 5, Ultraflex 7, Hyperflex 10, RG213 und viele mehr, ohne dass sich der Mittelleiter bzw. das Kabel verformt. Die Kabelschere liegt sehr gut in der Hand und man hat gerade beim konfektionieren beste Kontrolle. Man fühlt die unterschiedlichen Schichten des Koaxialkabels und kann somit exakt den gewünschten Teil des Kabel beschneiden. Wer die Schere im Einsatz sehen möchte, kann das hier tun: https://www.youtube.com/watch?v=VV5w5pvpnAA

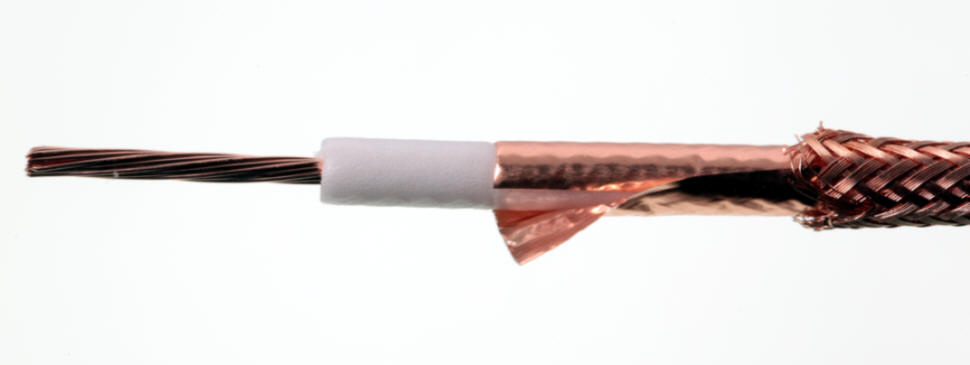

Messi & Paoloni Hyperflex 5 Low-Loss Koaxkabel Das Hyperflex 5 ist ein flexibles, doppelt geschirmtes Low-Loss Koaxialkabel mit 5,4 mm Durchmesser von der italienischen Firma Messi & Paoloni. Hyperflex 5 hat eine kunststoffbeschichtete Kupferfolie und einen Litzen-Innenleiter. Es ist ein extrem flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten und bester Schirmung von >105dB. Der Außenmantel ist aus PVC mit UV-beständiger Beschichtung. Aufgrund der extremen Biegsamkeit ist dieses Kabel auch ideal für den Betrieb mit einem Rotor. Auf die Schirmung kommt es an! Bis vor einigen Jahren war zum Beispiel RG50U das Koaxialkabel im 5mm Bereich. Leider haben solche Kabel nur eine sehr geringe Schirmung von etwa 40dB. Aber gerade in der heutigen Zeit, mit den ganzen Störungen ("Man made noise"), sollte man die höchste Schirmung haben! Warum? Im Haus wimmelt es von potentiellen Störern wie Schaltnetzteile, LEDs, Induktionsherd usw. Auch der PC und der Monitor sind meist in direkter Nähe und können unschöne Einflüsse haben. Aus diesen Gründen bieten Ihnen Hyperflex 5 Koaxkabel an, das mit 105dB die aktuell höchst mögliche Schirmung bietet. Damit werden Störeinflüsse bereits auf dem Weg in den Receiver stark minimiert und auch beim Senden wirkt sich eine hohe Schirmung sehr schön aus. Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Elektrische Eigenschaften: Widerstand DC: Außenleiter :11 Ω / km- Innenleiter:14 Ω / km  Kapazität: 74 pF / m ± 2 Verkürzungsfaktor: 87% Wellenwiderstand: 50 Ω ± 3  @ 200 MHz Spitzenspannung: (Sparktest)  4 kV Schirmungsmaß: 100 - 2000 MHz  >105 dB Dämpfung bei 20°C FREQUENCY dB/100m dB/100ft1,8 MHz  1,48  0,453,5 MHz  1,91  0,587,0 MHz  2,33  0,7110 MHz  2,63  0,8014 MHz  3,04  0,9321 MHz  3,64  1,1128 MHz  4,16  1,2750 MHz  5,58  1,70100 MHz  8,02  2,44144 MHz  9,66  2,94200 MHz  11,44  3,49400 MHz  16,37  4,99430 MHz  17,00  5,18800 MHz  23,48  7,161000 MHz  26,46  8,071296 MHz  30,50  9,302400 MHz  42,58 12,983000 MHz  48,1  14,664000 MHz  56,95  17,365000 MHz  65,29  19,906000 MHz  72,92  22,23
