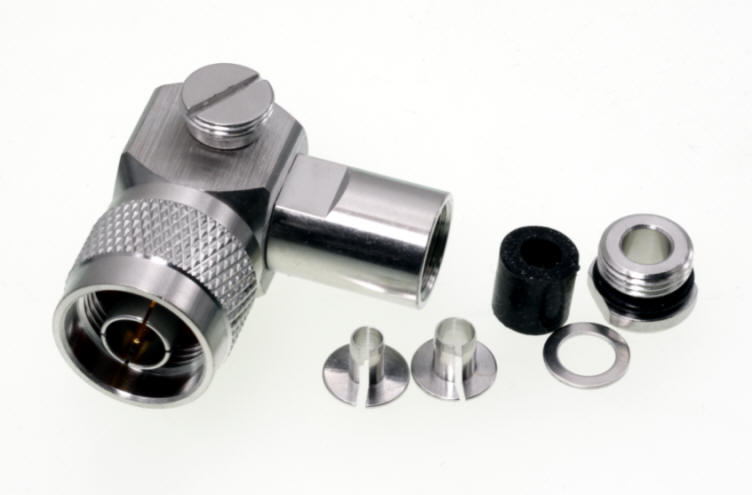

N-Winkelstecker 5mm

Belden H155 Low-Loss Koaxialkabel 50Ω Meterware Das H155 von Belden ist ein doppelt geschirmtes Low-Loss Koaxialkabel mit 5,4 mm Durchmesser bei 50Ω. Das H155 ist ein sehr flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten, exzellenter Schirmung von > 85 dB und für den Frequenzbereich bis 3 GHz geeignet. Die geringen Dämpfungswerte des H155 Koaxialkabel werden durch ein Dielektrikum aus PE-Schaum, mit mehr als 50% Luftanteil, sowie durch einen 1,41mm starken Innenleiter aus Kupfer und dem Doppelschirm aus Kupfer und der alukaschierten Folie erreicht. Das H-155 Koaxialkabel ist ideal für die meisten Anwendungen in der Funktechnik geeignet.  Die gravierenden Unterscheide zu einem RG58U Koaxialkabel, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Technische Daten des H 155 PVCFarbe: grauUV-Beständigkeit: H 155 ist UV-beständigImpedanz: 50 ± 2 OhmInnenleiter: 19 x 0,28 mmDielektrikum: Gas inj. PE 3,9 mmAußenleiter: 1. Alufolie    0,008-0,03 x 18 mm AL-PET-AL 2 mm überlappend2. Kupfergeflecht 80% 16 x 8 x 0,1 mm; 4,5 mmAußenisolierung: PVC, 5,4 mm, UV-beständigVerkürzungsfaktor: 0,81  siehe untenKapazität: 82 ± 2 pF/mSchirmung bis 1 GHz: > 85 dBBiegeradius (min): 35 mmTemperaturbereich: -30 / +80°CWiderstand Innenleiter: 1,5 Ohm / 100 mSchleifenwiderstand: 3,2 Ohm / 100 mKupferanteil: 22 kg / kmGewicht: 41,5 kg / kmBruchlast: 100 N Alternatives Koaxkabel Hyperflex 5

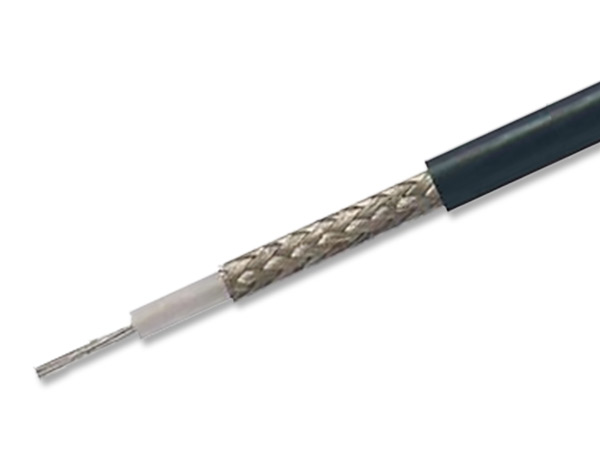

RG58 CU MIL-C-17G Koaxialkabel made in Italy by SIVA Cavi Dieses RG58 CU ist ein flexibles und preiswertes Koaxialkabel aus dem Hause SIVA. Es kommt aus Italien und entspricht dem höchsten UL-Standard MIL C 17 "G". Das Kabel besitzt eine Kupferlitze verzinnt als Innenleiter. Der Außenleiter aus verzinntem Kupfergeflecht, mit 112x0,13mm Drähten, einer Abdeckung von 94% und einer Schirmung von >57dB.  Aufbau Innenleiter 19 x 0,18 mm CU SN CU SN = Kupfer verzinnt Isolation 2,95 mm PE ± 0,1 Außenleiter Cu-Geflecht verzinnt, mit 112 x 0,13mm Drähten und 95%Abdeckung Mantel 5mm PVC2 schwarz ± 0,2 Bruchlast 139 N Biegeradius min. 25 mm Kupferzahl 18,7 kg/km Temperaturbereich -30°C bis +70°C Elektrische Daten Impedanz 50 Ohm ± 3 Kapazität 100 pF/m Verkürzungsfaktor 0,66 Schleifenwiderstand 53 Ohm/km Schrimung; bis 900MHz >57dB Wichtig! Wir können von diesem RG50 CU Kabel maximal 100 Meter am Stück liefern, da wir ausschließlich 100m Rollen am Lager haben.

Messi & Paoloni Hyperflex 5 Low-Loss Koaxkabel Das Hyperflex 5 ist ein flexibles, doppelt geschirmtes Low-Loss Koaxialkabel mit 5,4 mm Durchmesser von der italienischen Firma Messi & Paoloni. Hyperflex 5 hat eine kunststoffbeschichtete Kupferfolie und einen Litzen-Innenleiter. Es ist ein extrem flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten und bester Schirmung von >105dB. Der Außenmantel ist aus PVC mit UV-beständiger Beschichtung. Aufgrund der extremen Biegsamkeit ist dieses Kabel auch ideal für den Betrieb mit einem Rotor. Auf die Schirmung kommt es an! Bis vor einigen Jahren war zum Beispiel RG50U das Koaxialkabel im 5mm Bereich. Leider haben solche Kabel nur eine sehr geringe Schirmung von etwa 40dB. Aber gerade in der heutigen Zeit, mit den ganzen Störungen ("Man made noise"), sollte man die höchste Schirmung haben! Warum? Im Haus wimmelt es von potentiellen Störern wie Schaltnetzteile, LEDs, Induktionsherd usw. Auch der PC und der Monitor sind meist in direkter Nähe und können unschöne Einflüsse haben. Aus diesen Gründen bieten Ihnen Hyperflex 5 Koaxkabel an, das mit 105dB die aktuell höchst mögliche Schirmung bietet. Damit werden Störeinflüsse bereits auf dem Weg in den Receiver stark minimiert und auch beim Senden wirkt sich eine hohe Schirmung sehr schön aus. Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Elektrische Eigenschaften: Widerstand DC: Außenleiter :11 Ω / km- Innenleiter:14 Ω / km  Kapazität: 74 pF / m ± 2 Verkürzungsfaktor: 87% Wellenwiderstand: 50 Ω ± 3  @ 200 MHz Spitzenspannung: (Sparktest)  4 kV Schirmungsmaß: 100 - 2000 MHz  >105 dB Dämpfung bei 20°C FREQUENCY dB/100m dB/100ft1,8 MHz  1,48  0,453,5 MHz  1,91  0,587,0 MHz  2,33  0,7110 MHz  2,63  0,8014 MHz  3,04  0,9321 MHz  3,64  1,1128 MHz  4,16  1,2750 MHz  5,58  1,70100 MHz  8,02  2,44144 MHz  9,66  2,94200 MHz  11,44  3,49400 MHz  16,37  4,99430 MHz  17,00  5,18800 MHz  23,48  7,161000 MHz  26,46  8,071296 MHz  30,50  9,302400 MHz  42,58 12,983000 MHz  48,1  14,664000 MHz  56,95  17,365000 MHz  65,29  19,906000 MHz  72,92  22,23
