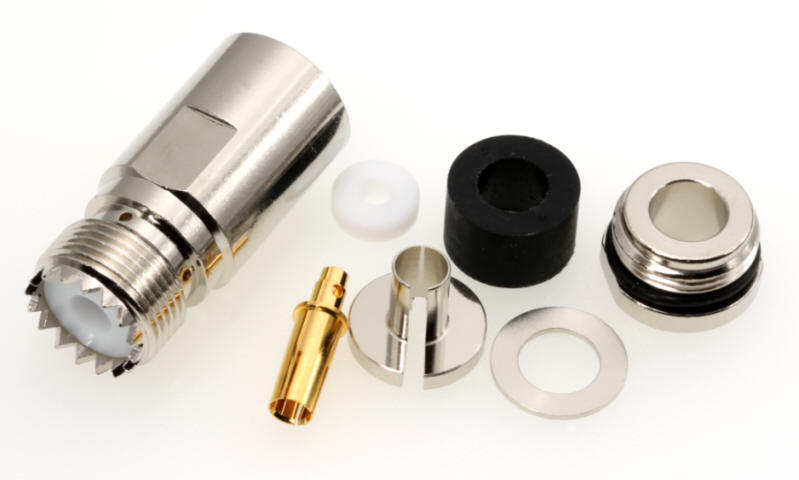

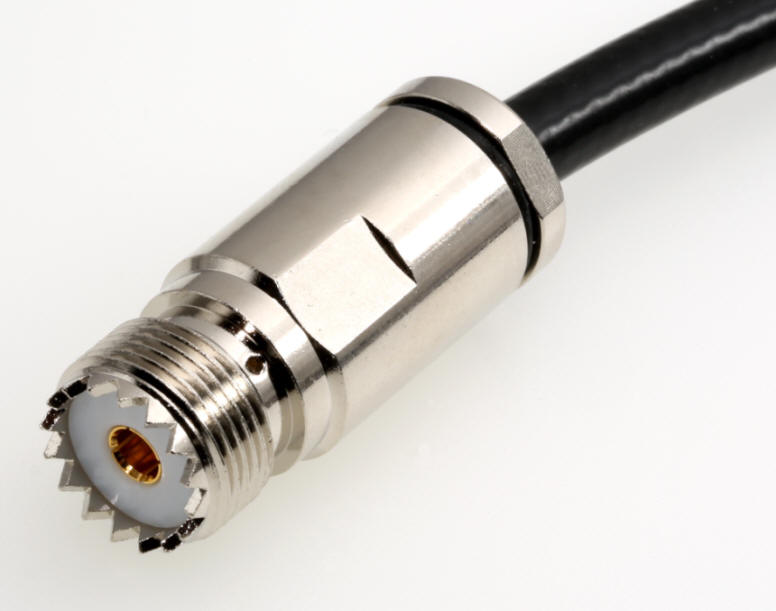

PL / UHF-Buchse 7 Lötversion

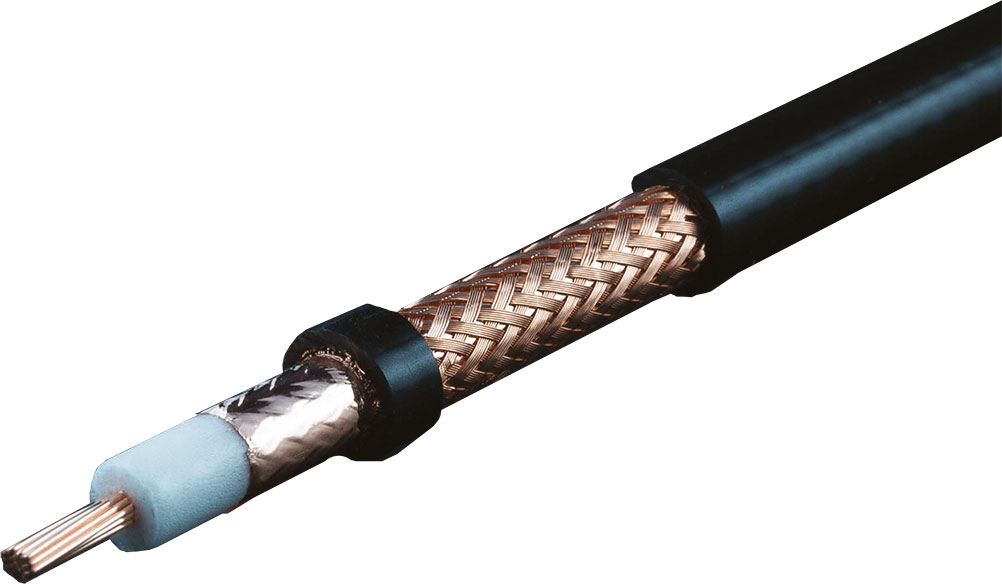

Messi & Paoloni UltraFlex 7 PE Low-Loss Koaxkabel Darauf haben viele gewartet! Das neue Ultraflex 7 PE von Messi & Paoloni ist ist ein doppelt geschirmtes Low-Loss Koaxkabel mit 7,3 mm Durchmesser. Dank der speziellen PE-(Polyethylen) Ummantelung UV-beständig, wasserdicht und für direkte Erdverlegung konzipiert worden. Es hat eine kunststoffbeschichtete Kupferfolie und Litzeninnenleiter. Ultraflex 7 PE hat ein sehr niedrigem Dämpfungsverhalten und eine exzellente Schirmung von >105dB. Die Kupferfolie von Ultraflex 7 ist 20 mm breit. Das Dielektrikum hat einen Durchmesser von 5,00 mm (± 0,05 mm). Der Umfang des Dielektrikums beträgt somit 5,0 mm * p  = 15,7 mm. Die Folie überlappt somit 4,3 mm. Das Kabel hat eine Belastbarkeit von: 3,7 KW bei 3,5 MHz bzw: 1KW bei 144 MHz.  Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Kabellängen Lieferbar von 1 Meter bis maximal 2000 Metern Kabellänge Kabelaufbau: InnenleiterCu-Litze, blank 19x0,38 mm, Ø 1,85 mm ± 0,05 Isolierungdreischichtige Isolierung,  Ø 5,0 Außenleiter 1: CU-PET  **Umlaufbreite 20 mm Außenleiter 2: CU-Geflecht, 83% opt. Bedeckung, 144 Litzedrähte Schutzmantel: PE, Ø 7,3 mm, UV-beständig, wasserdicht Geeignet für direkte Erdverlegung Gewicht: 70 kg / km Farbe: schwarz ** CU-Pet = Kupfer kunststoffummantelt. Die Kunststofffolie gewährleistet eine extreme Reißfestigkeit der Kupferfolie bei kleinen Biegeradien.  Mechanische Eigenschaften: Verlegeradius: 45 mm Biegeradius: 80 mm Temperaturbereich: im Betrieb:-40°C bis +60°C. Bei Verlegung:-15°C bis +55°C Elektrische Eigenschaften: Widerstand: Außenleiter 9,8 Ω / km / Innenleiter 7,3 Ω / km Kapazität: 75 pF / m Verkürzungsfaktor: 0,83 Wellenwiderstand: 50 Ω Prüfspannung: Mantel (Sparktest)  4 kV Schirmungsmaß: 100-2000MHz >105 dB Klasse A++  Dampfung bei 20°C FREQUENCY dB/100m dB/100ft 1,8 MHz 0,95 0,29 3,5 MHz 1,28 0,39 7,0 MHz 1,6 0,49 10 MHz 1,9 0,58 14 MHz 2,2 0,67 21 MHz 2,6 0,79 28 MHz 3,0 0,91 50 MHz 4,0 1,22 100 MHz 5,8 1,77 144 MHz 6,9 2,10 200 MHz 8,2 2,50 400 MHz 11,8 3,60 430 MHz 12,3 3,75 800 MHz 17,1 5,21 1000 MHz 19,3 5,88 Informationen gemäß Art. 19 GPSRHersteller: Messi&PaoloniHerstellername: Messi & Paoloni SrlHandelsname: Messi & PaoloniAdresse: Via Giovanni Conti 1 - 60131 ANCONA, ItalyE-Mail: web@messi.itWebseite: https://messi.it/Verantwortliche Person:Name: Messi & Paoloni SrlAdresse: Via Giovanni Conti 1 - 60131 ANCONA, ItalyE-Mail: web@messi.itWebseite: https://messi.it/

Messi & Paoloni Ultraflex 7 – flexibles Low-Loss Koaxialkabel als MeterwareDas Messi & Paoloni Ultraflex 7 ist ein hochwertiges, flexibles 50-Ohm Low-Loss Koaxialkabel mit einem Außendurchmesser von 7,3 mm. Es kombiniert geringe Dämpfung, sehr gute Schirmung und hohe Flexibilität und eignet sich damit hervorragend für den Amateurfunk, portable Funkanlagen und stationäre Antennenanlagen.Früher auch als Highflexx 7 bekanntDas Ultraflex 7 ist vielen Funkamateuren auch unter der früher verwendeten Bezeichnung Highflexx 7 bekannt. Das Kabel ist technisch identisch mit dem heutigen Messi & Paoloni Ultraflex 7.Geringe Dämpfung und hohe FlexibilitätGerade bei längeren Koaxialkabeln spielt die Dämpfung eine wichtige Rolle. Das Ultraflex 7 bietet für seinen kompakten Durchmesser sehr gute elektrische Eigenschaften.Die Dämpfung beträgt beispielsweise nur 2,2 dB/100 m bei 14 MHz und 6,9 dB/100 m bei 144 MHz.Der flexible Litzen-Innenleiter und der gesamte Kabelaufbau machen das Ultraflex 7 besonders interessant für Anwendungen, bei denen das Koaxialkabel bewegt oder regelmäßig gebogen wird.Sehr gute AbschirmungDas Ultraflex 7 besitzt eine doppelte Abschirmung aus kunststoffbeschichteter Kupferfolie und Kupfergeflecht. Das Schirmungsmaß liegt bei über 105 dB von 100 bis 2000 MHz.Damit eignet sich das Kabel auch für anspruchsvolle Funk- und Antennenanlagen, bei denen eine gute Abschirmung und eine störungsarme HF-Verbindung wichtig sind.Ideal für Amateurfunk und portable AntennenDas Ultraflex 7 eignet sich unter anderem für:KurzwellenantennenVHF- und UHF-Antennenportable FunkanlagenFieldday- und POTA-Ausrüstungenausfahrbare Antennenmastenstationäre Antennenanlagenkurze und mittlere KoaxialkabelwegeDurch den geringen Durchmesser und die hohe Flexibilität ist es besonders praktisch für portable Antennenanlagen und ausfahrbare Masten.Ultraflex 7 als Meterware am StückDas Kabel wird als Meterware am Stück geliefert. Du bestellst einfach die gewünschte Länge.Bestellst du beispielsweise 20 Meter, erhältst du 20 Meter Ultraflex 7 als durchgehendes Kabelstück.Damit kannst du dein Koaxialkabel selbst auf die benötigte Länge bringen und anschließend mit den passenden Steckverbindern konfektionieren.Passende SteckerFür das Ultraflex 7 bieten wir verschiedene passende Koaxialstecker an, darunter PL-259/UHF-, N-, BNC- und weitere HF-Stecker für 7-mm-Koaxialkabel.Besonders passend sind beispielsweise der PL-7 NEO, der PL 7 Clamp sowie verschiedene Messi & Paoloni EVO-Stecker.Technische DatenKabeltyp: Low-Loss KoaxialkabelHersteller: Messi & PaoloniWellenwiderstand: 50 OhmAußendurchmesser: 7,3 mmInnenleiter: flexible KupferlitzeDielektrikum: physikalisch geschäumtes PolyethylenDielektrikum-Durchmesser: 5,0 mm ± 0,05 mmAbschirmung: Kupferfolie + KupfergeflechtSchirmungsmaß: >105 dB bei 100–2000 MHzAußenmantel: UV-beständiges schwarzes PVCVerkürzungsfaktor: ca. 83 %Kabelgewicht: ca. 69 g/mTemperaturbereich: ca. -40 °C bis +60 °CLieferform: Meterware am StückDämpfung bei 20 °C1,8 MHz: 0,95 dB/100 m3,5 MHz: 1,28 dB/100 m7 MHz: 1,6 dB/100 m10 MHz: 1,9 dB/100 m14 MHz: 2,2 dB/100 m21 MHz: 2,6 dB/100 m28 MHz: 3,0 dB/100 m50 MHz: 4,0 dB/100 m100 MHz: 5,8 dB/100 m144 MHz: 6,9 dB/100 m200 MHz: 8,2 dB/100 m400 MHz: 11,8 dB/100 m430 MHz: 12,3 dB/100 m800 MHz: 17,1 dB/100 m1000 MHz: 19,3 dB/100 mBelastbarkeitDie maximale Belastbarkeit ist frequenzabhängig. Als Richtwerte gelten etwa 3,7 kW bei 3,5 MHz und 1 kW bei 144 MHz.Informationen gemäß Art. 19 GPSRHersteller: Messi & PaoloniHerstellername: Messi & Paoloni SrlHandelsname: Messi & PaoloniAnschrift:Via Giovanni Conti 160131 ANCONAItalyE-Mail: web@messi.itWebseite: messi.itVerantwortliche PersonName: Messi & Paoloni SrlAnschrift:Via Giovanni Conti 160131 ANCONAItalyE-Mail: web@messi.itWebseite: messi.it

Diese Kabelschere von Messi&Paoloni zum Abschneiden oder konfektionieren von Koaxialkabeln. Hinweis: Die bisher angebotene Kabelschere von Messi & Paoloni wurde durch die SIVA Kabelschere ersetzt. Sie bietet eine bessere Schneidleistung und ist zudem preisgünstiger.Diese Kabelschere schneidet Kabel bis zu 12mm Stärke wie zu Beispiel: RG58, H 155, Hyperflex 5, Ultraflex 7, Hyperflex 10, RG213 und viele mehr, ohne dass sich der Mittelleiter bzw. das Kabel verformt. Die Kabelschere liegt sehr gut in der Hand und man hat gerade beim konfektionieren beste Kontrolle. Man fühlt die unterschiedlichen Schichten des Koaxialkabels und kann somit exakt den gewünschten Teil des Kabel beschneiden. Wer die Schere im Einsatz sehen möchte, kann das hier tun: https://www.youtube.com/watch?v=VV5w5pvpnAA
