CCMC30 Mantelwellensperre

99,99 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-7 Werktage

  • 0371
CCMC30 Mantelwellensperre Mantelwellensperren sind nichts Neues und werden oft im Sendebereich... mehr
Produktinformationen "CCMC30 Mantelwellensperre"

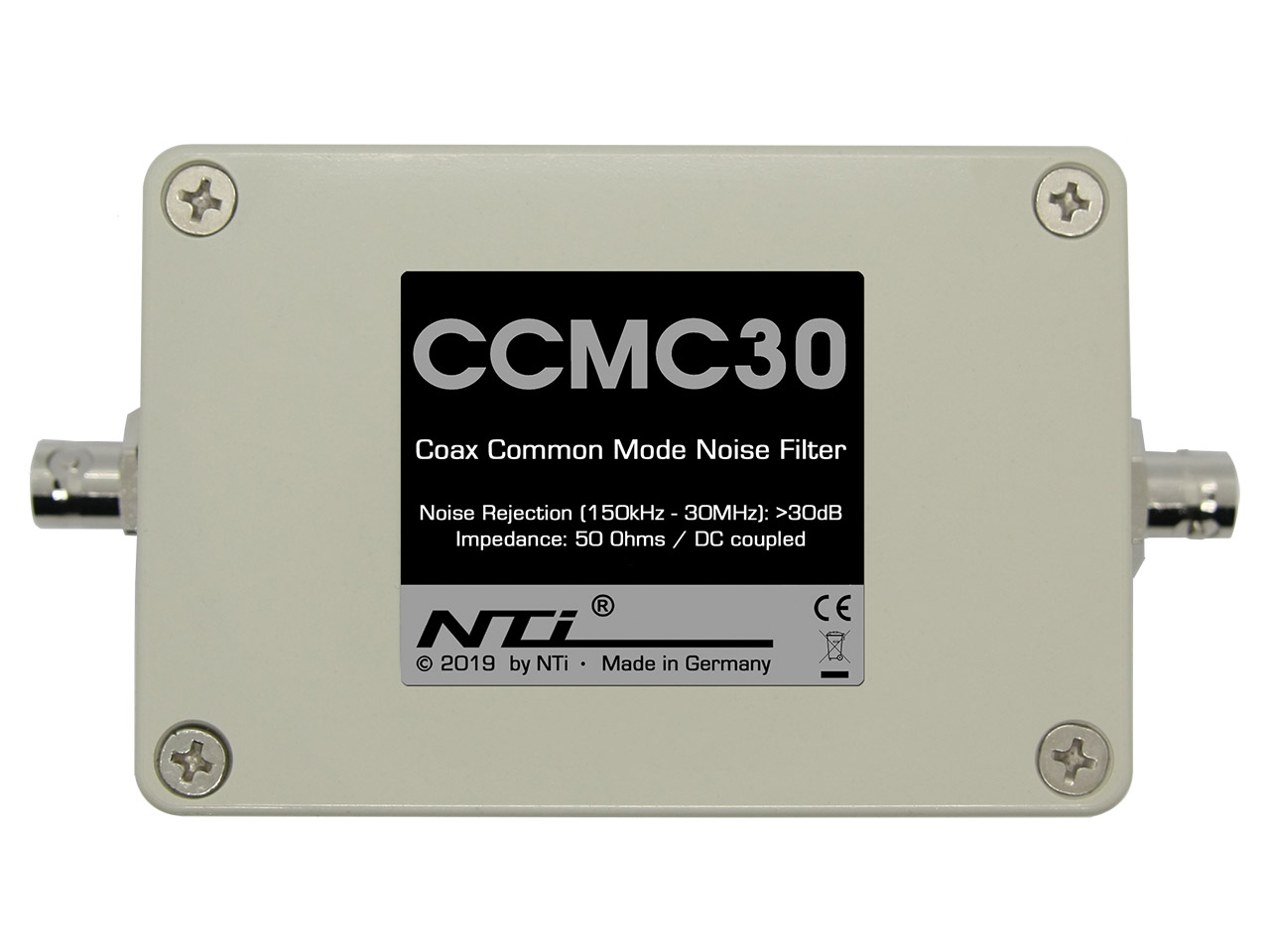

CCMC30 Mantelwellensperre

Mantelwellensperren sind nichts Neues und werden oft im Sendebereich verwendet. Dort werden sie zur Unterdrückung von unerwünschten Ausstrahlungen über den Koax-Außenmantel eingesetzt. Weniger bekannt ist, dass sie auch im reinen Empfangsbetrieb vor allem im Zusammenspiel mit Aktivantennen ebenfalls zur Unterdrückung von unerwünschten Einstrahlungen beitragen können. Allerdings ist hier der Weg der Mantelwellen umgekehrt: Auf dem Weg hin zur Antenne sollen störende Einstrahlungen aus dem Hausnetz wirksam unterdrückt werden.

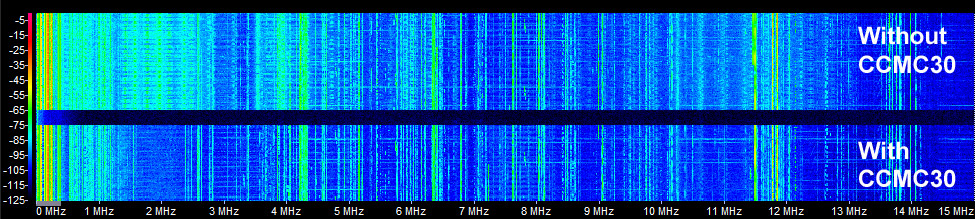

Die koaxiale Mantelwellensperre CCMC30 (Coax Common Mode Noise Filter) von NTi wurde speziell für höchste Mantelwellenunterdrückung von garantiert >30dB breitbandig im Empfangsbereich von 150kHz - 30MHz optimiert. Mit leichten Einschränkungen wird natürlich ein noch weitaus größerer Frequenzbereich abgedeckt. Im Mittelwellenbereich zum Beispiel, werden sogar bis zu 45dB Störunterdrückung erreicht.

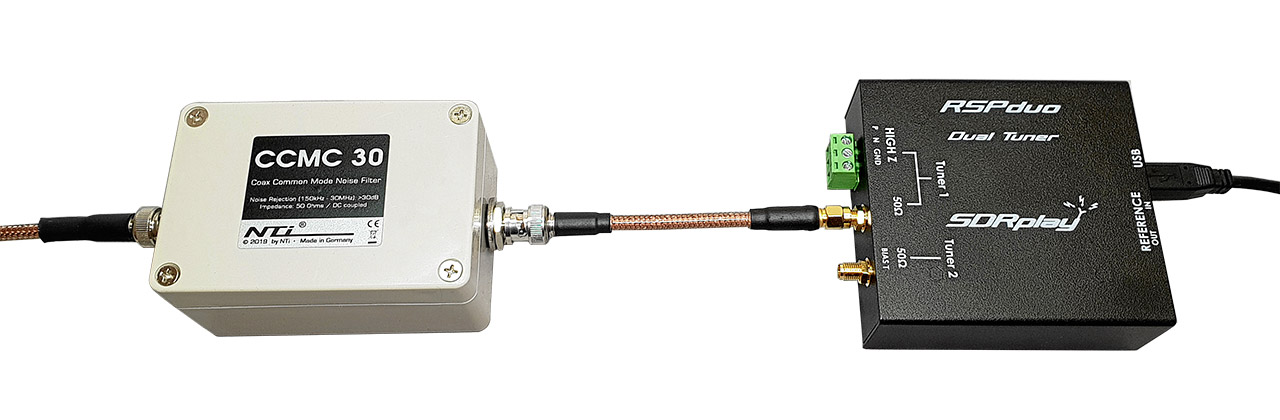

Möglich wird dies durch den Einsatz von kaskadierten angeordneten Ferrit-Ringkernen mit unterschiedlichen frequenzspezifischen Materialeigenschaften in Kombination mit hochwertigem Koaxialkabel. Das Ganze ist in einem spritzwassergeschützten Gehäuse untergebracht, so dass auch Außeneinsatz möglich ist. Wir empfehlen die Mantelwellensperre CCMC30 so dicht wie möglich am Empfänger zu platzieren.

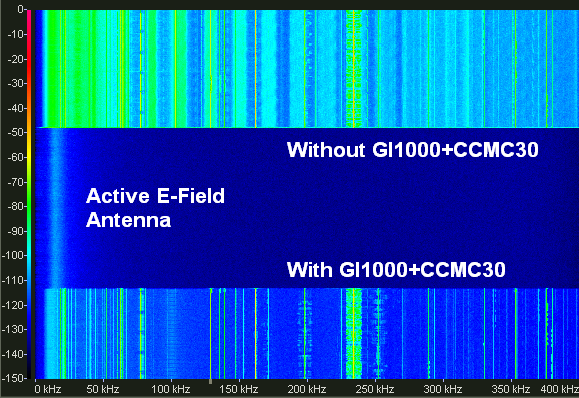

Hinsichtlich wirksamer Störunterdrückung unterscheidet sich die CCMC30 Mantelwellensperre schlussendlich nicht wesentlich von unserem galvanischen Isolator GI1000. Allerdings ist die CCMC30 bis zu tiefsten Frequenzen und Gleichspannung durchlässig, im Gegensatz zum GI1000, welcher prinzipbedingt Gleichspannungen und tiefe Frequenzen blockiert. Somit kann die CCMC30 auch direkt in die Koaxialleitung eingeschleift werden, welche die Fernspeisespannung oder Steuerimpulse zur Aktivantenne führt. Auch ein kaskadierter Einsatz von GI1000 direkt am Empfänger und der CCMC30 darauf folgend direkt nach der Einspeiseweiche kann in manchen Fällen noch zu einer gesteigerten Wirkungsweise führen.

Handmade in Germany

Jede unserer Mantelwellensperren, egal ob CCMC30 oder CCMC50, wird in Hermannsburg (Lüneburger Heide), von uns komplett per Hand hergestellt und mehrfach geprüft, bevor sie unser Haus verlässt.

Technische Daten

  • Frequenzbereich optimal: typ. 150kHz - 30MHz

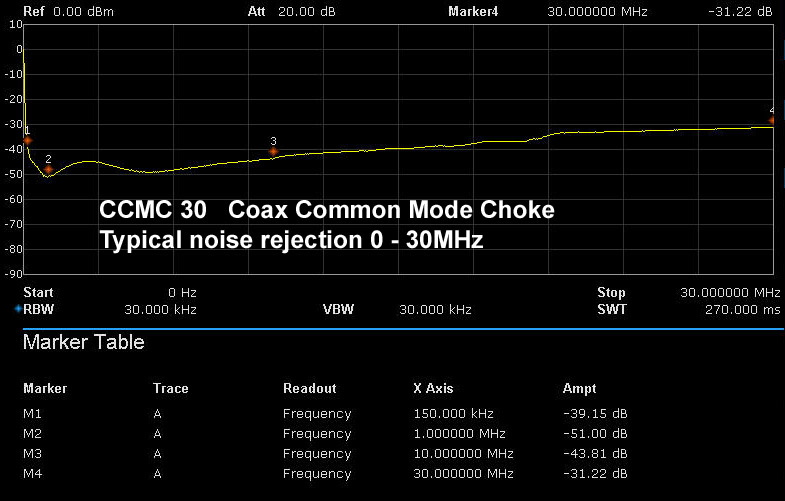

  • Störunterdrückung Mantelwellen garantiert: >30dB: 150kHz - 30MHz (>20dB: 30kHz - 60MHz)

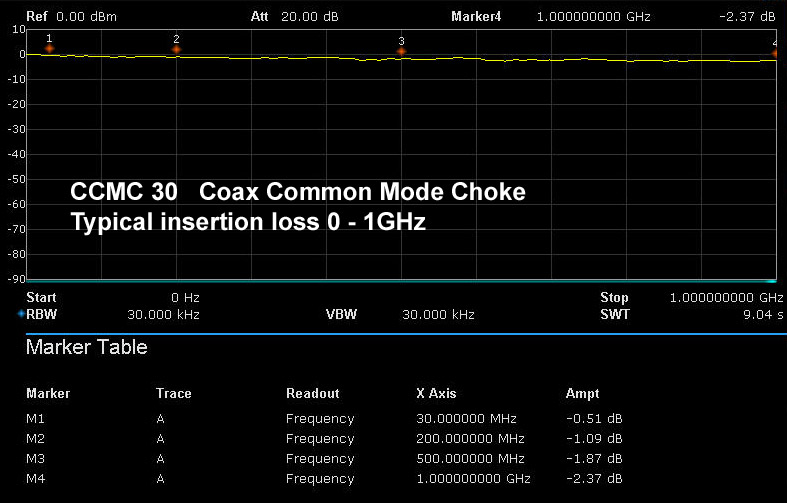

  • Einfügedämpfung: typ. <1dB ( bis max. 150MHz)
  • Abmessungen: 100x68x50mm (132mm mit BNC Anschlüssen)
  • Anschlüsse: 2x BNC 50 Ohm
  • Gewicht: 320gr
  • Nur für Empfang
  • Made in Germany

Nicht für Sendezwecke benutzen!

Weiterführende Links zu "CCMC30 Mantelwellensperre"
GI1000 Galvanischer Antennen Isolator GI1000 Galvanischer Antennen Isolator
Inhalt 1 Stück
69,00 € *
BNC-Verbinder BNC-Verbinder
Inhalt 1 Stück
3,00 € *

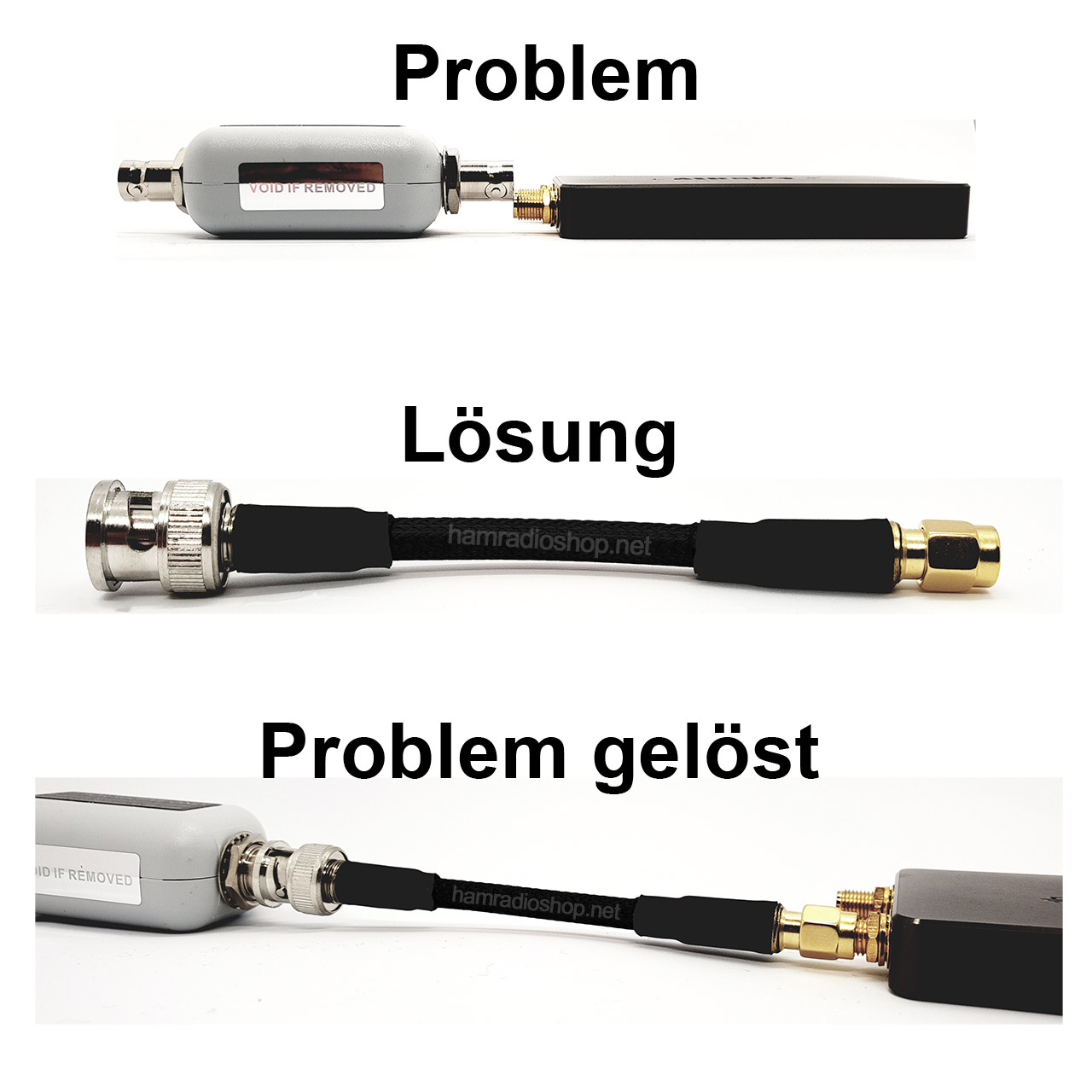

Mini Adapterkabel Mini Adapterkabel
Inhalt 1 Stück
12,50 € *
TIPP!
MegaLoop FX Aktive Loop Antenne MegaLoop FX Active Loop Antenne
Inhalt 1 Stück
ab 479,00 € *
Pigtail Kabel BNC-BNC Pigtail Kabel BNC-BNC
Inhalt 1 Stück
5,00 € *
TIPP!
TIPP!
Flexibler Strahler mit M6 Gewinde Flexibler Strahler mit M6 Gewinde
Inhalt 1 Stück
13,00 € * 14,99 € *
TIPP!
Fensterdurchführung Fensterdurchführung
Inhalt 1 Stück
12,00 € *
Saugnapf zur einfachen Befestigung der Großschleife unserer MegaLoop Saugnapf
Inhalt 1 Stück
4,00 € *
MegActiv MA305FT mit Strahler MegActiv MA305FT
Inhalt 1 Stück
ab 229,00 € *
TIPP!
Nitto Tape Butylband Nitto Tape Butylband
Inhalt 1 Stück
ab 8,50 € * 11,99 € *
Adapterkabel Konfigurator Adapterkabel Konfigurator
Inhalt 1 Stück
ab 18,89 € *
PL-Stecker UHF-Spezial 6 PL-Stecker UHF-Spezial 6
Inhalt 1 Stück
4,08 € *
Adapterstecker PL259 auf BNC Adapterstecker PL259 auf BNC
Inhalt 1 Stück
4,00 € *
USB Powerkabel für CPI1500UNI USB Powerkabel für CPI1500UNI
Inhalt 1 Stück
6,00 € *
Boni-Whip SDR-Antenne Aktivantenne Boni-Whip Aktivantenne
Inhalt 1 Stück
ab 119,00 € * 132,34 € *
Akkupack für den rauscharmen Betrieb unserer Antennen: MegaLoop, MegActiv und GigActiv. Akkupack
Inhalt 1 Stück
45,00 € *
Überspannungsschutz OVP1000 Überspannungsschutz OVP1000
45,00 € * 69,00 € *
USB-Kabel mit 2 Ferritkernen SDRPlay USB-Kabel mit 2 Ferritkernen
Inhalt 1 Kilogramm
10,00 € *
N-Stecker Spezial 5-6 mm N-Stecker Spezial 5-6 mm
Inhalt 1 Stück
5,10 € *
Erdungsspieß Erdungsspieß
Inhalt 1 Stück
19,00 € *
TIPP!
TIPP!
Hyperflex 5 von Messi & Paoloni Hyperflex 5 Meterware
Inhalt 1 Laufende(r) Meter
ab 2,20 € *
MegaDipol MD300DX MegaDipol MD300DX Aktivdipol
Inhalt 1 Stück
ab 469,00 € *
TIPP!
GigActiv GA3005 Extreme Wideband Aktivantenne GigActiv GA3005 Extreme Wideband Aktivantenne
Inhalt 1 Stück
ab 489,00 € *

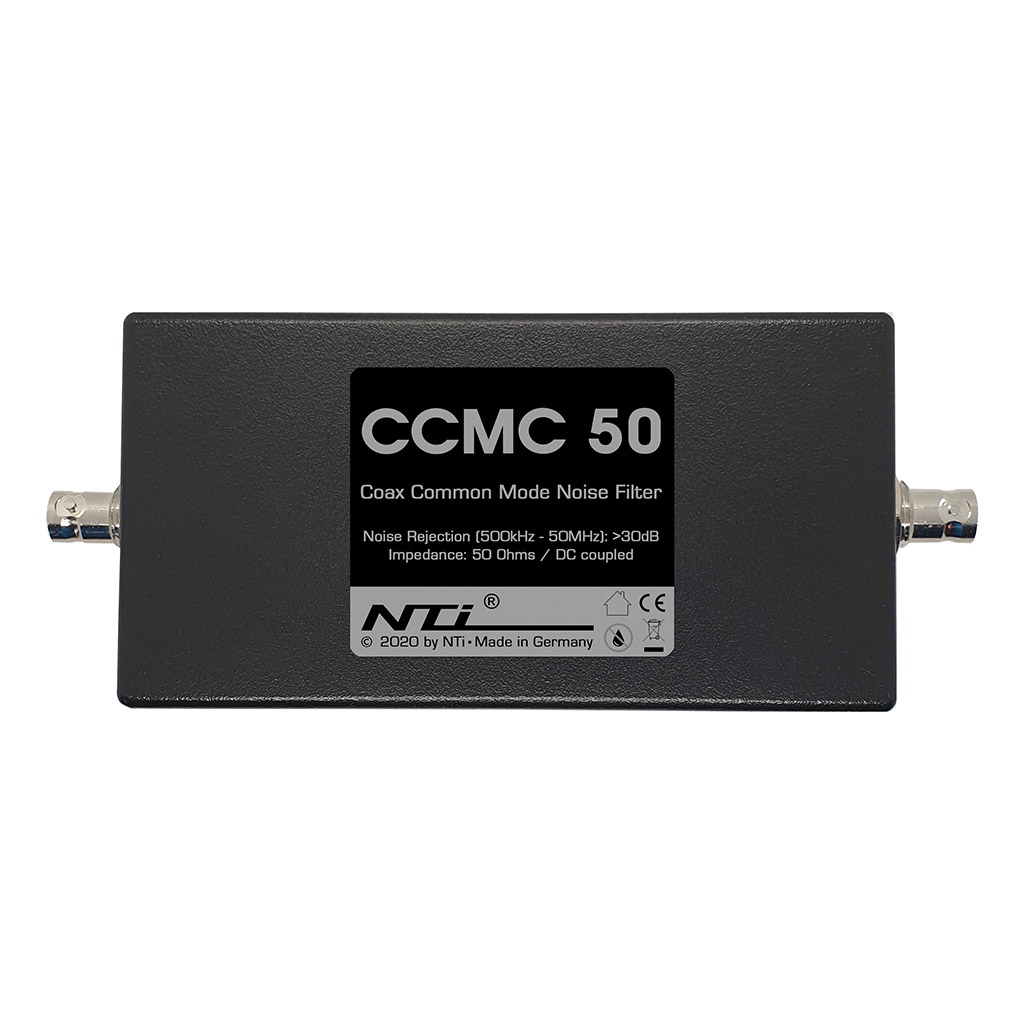

CCMC50 Mantelwellensperre CCMC50 Mantelwellensperre
