Mini Endfed Multiband Antenne DIY-Bausatz für 10-20-40 Meter ohne Spule

41,50 € * 46,00 € * (9,78% gespart)
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-7 Werktage

Antennenlitze:

  • 0656
Mini Endfed Antennenbausatz, max 100 Watt für 10-15-20-40 Meter 1:49 ca. 20 Metern Länge,... mehr
Produktinformationen "Mini Endfed Multiband Antenne DIY-Bausatz für 10-20-40 Meter ohne Spule"

Mini Endfed Antennenbausatz, max 100 Watt für 10-15-20-40 Meter 1:49

ca. 20 Metern Länge, ohne Verlängerungsspule

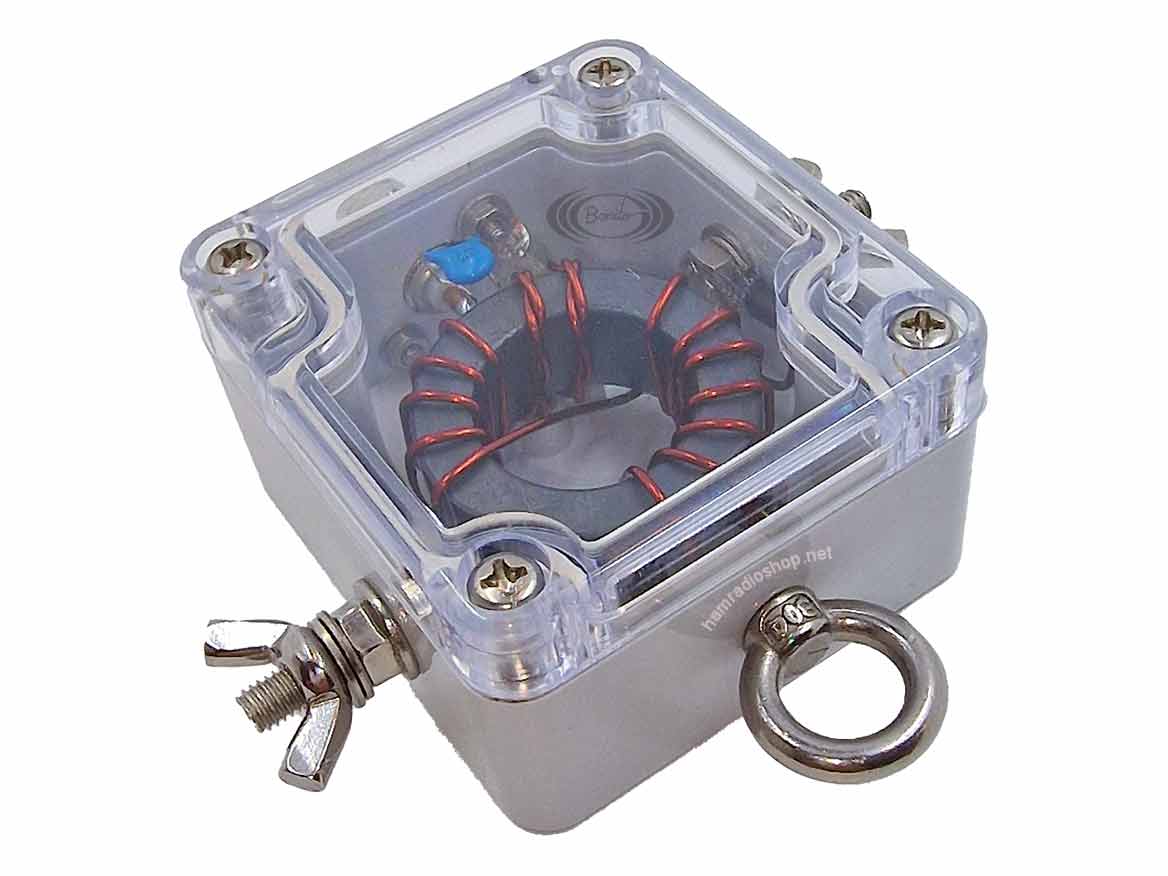

Die Mini Endfed ist eine kleine End Fed Antennen Lösung für den Portabeleinsatz, auf Reisen, QRP, SOTA (Summit on the Air) oder DX Expeditionen usw. Das IP65 geschütze Gehäuse aus Polcarbonat mit einer Größe von nur 64x58x35 mm, lässt sich leicht in der Tasche oder im Rucksack verstauen, ist aber auch robust genug für die stationäre Montage. Das Gewicht beträgt etwa 400-500 Gramm, je nach Strahlerlänge.

Befestigt man die Antenne an der Spitze eine Teleskopmast  schiebt die Mastsegmente heraus, ist man innerhalb von wenigen Minuten auf Sendung! Um das Gehäuse des 1:49 Transformers an einem Mast zu befestigen, kann die gleiche Halterung wie von unseren Aktivantennen verwendet werden.

Dieser Mini Endfed-Bausatz wird mit einem Antennendraht Ihrer Wahl geliefert:

Standard Antennenlitze:
Diese Antennenlitze besteht aus 1,0 mm2 feindrähtiger Kupferleiter mit einer schwarzen PVC Isolierung. Der Gesamtdurchmesser beträgt etwa 2 mm. Ideal für Experimente oder Urlaubsantennen. Da der Kern nur aus Kupfer besteht, wird sich diese Litze mit der Zeit immer etwas längen und somit dünner werden. Die Zugfestigkeit dieser Antennenlitze ist begrenzt.

Kupfer/Kevlar-Antennenlitze
Diese Antennenlitze wird speziell für Antennen hergestellt. Die Litze besteht aus einem Kevlarkern mit ca. 1,1 mm2 verzinntem und feindrähtigen Kupferleitern. 1x 0,4 mm Kevlar und 24x 0,25 mm Kupfer. Die Ummantelung besteht aus schwarzem UV-beständigem PE. Der Gesamtdurchmesser beträgt ca. 2,5 mm. Die Zugfestigkeit ist ca. 50 kg. Sie erhalten eine starken, flexible und relativ leichte Antennenlitze.

Diese kompletten Mini End Fed Multiband Bausätze sind für 100 Watt PEP Phone ausgelegt und in diesen Ausführungen erhältlich:

  • 10-15-20-40 Meter ca. 20,4 Metern Länge, ohne Verlängerungsspule
  • 10-20-40 Meter, ca. 12 Metern Länge, mit 34uH Verlängerungsspule
  • 10-15-20-40-80 Meter, ca. 21 Metern Länge mit 110uH Verlängerungsspule

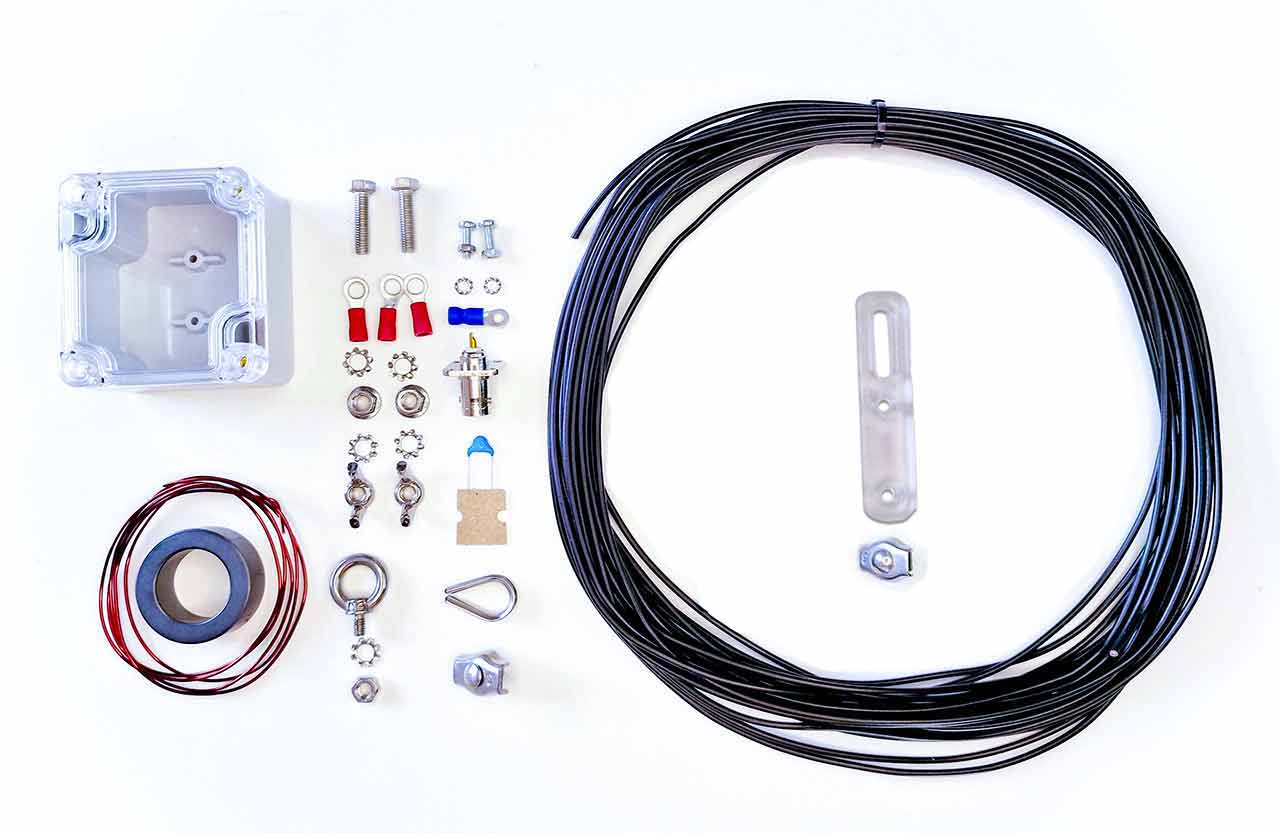

Dieser Bausatz enthält:

Der Bausatz enthält die folgenden Bauteile:

ca. 21 Meter Antennendraht
1x Edelstahl Kabelklemme
1x Endisolator
1x Kabelschuh 5mm

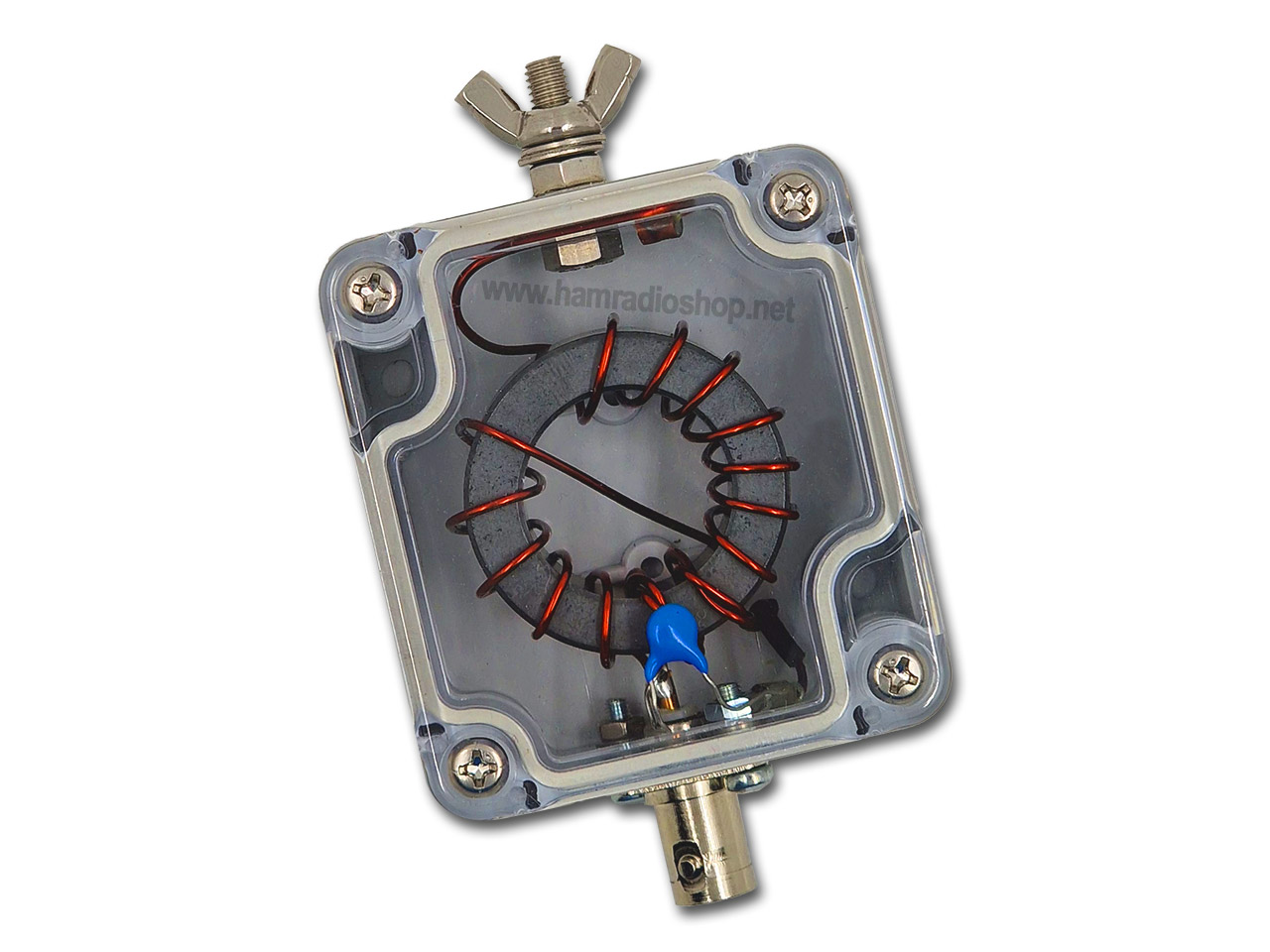

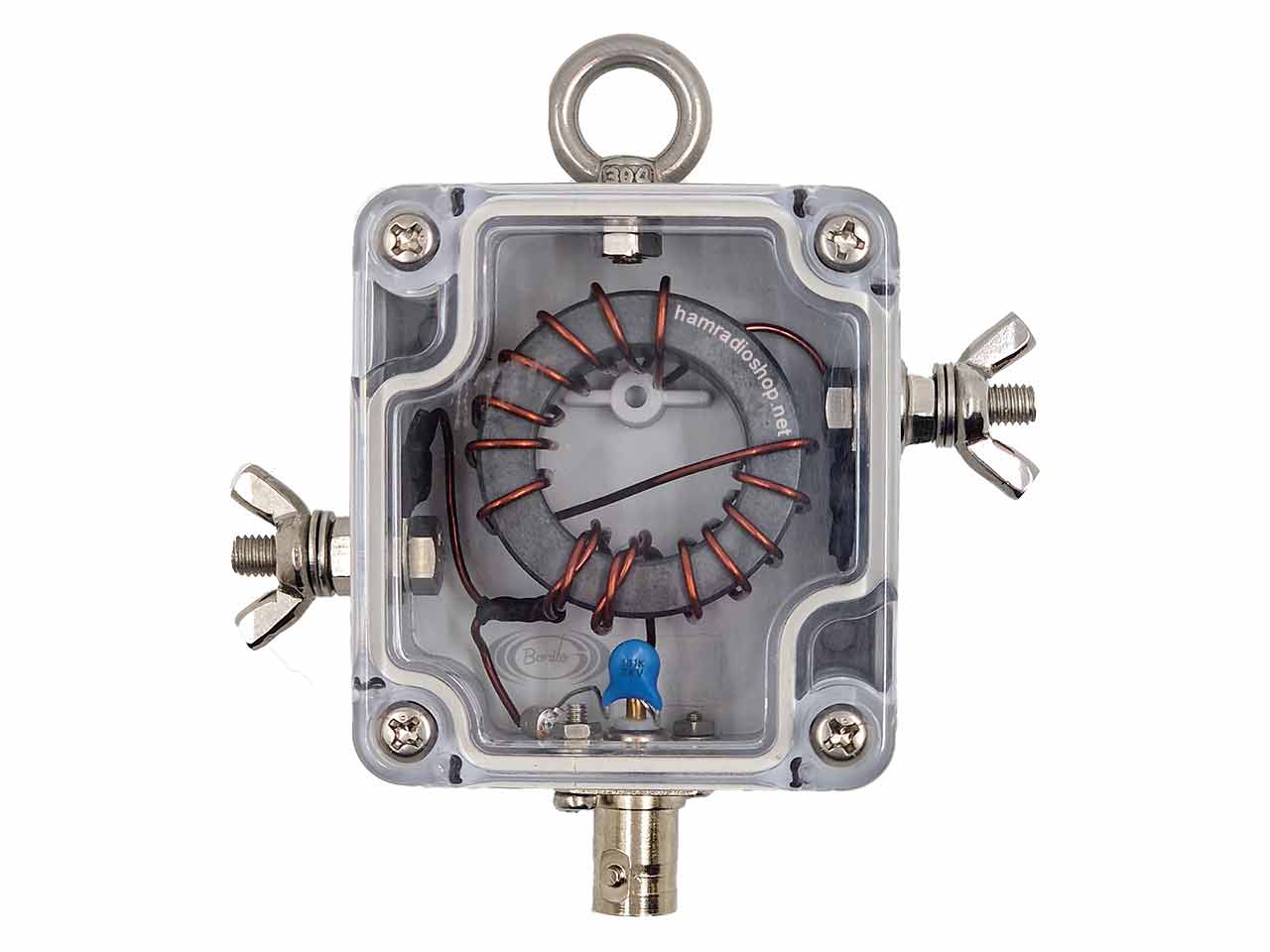

1:49 Mini Impedanztransformator:

IP65-Gehäuse 64x58x35mm Polycarbonat
Ringkern FT140-43
Kupferlackdraht GR2 Qualität 1,00 mm
100 pF Kondensator 2kV
1x BNC-Flanschbuchse
2x M2,5 Schrauben 8/10mm
2x M2,5 Mutter
2x M2,5 Unterlegscheibe
1x Kabelschuh 3mm
3x M5 Kabelschuh
2x Edelstahl M5 Schraube 20mm
2x Edelstahl M5 Flügelmutter
2x Edelstahl M5 Kragenmutter
2x Edelstahl M5 Zahnscheibe
2x Edelstahl M5 Schraube 20mm
2x Edelstahl M5 Flügelmutter
2x Edelstahl M5 Kragenmutter
2x Edelstahl M5 Zahnscheibe
1x Ring M4
1x Zahnscheibe M4
1x Mutter M4
1x Kabelkausche

Die Bauanleitung finden Sie hier: ZUR BAUANLEITUNG

Weiterführende Links zu "Mini Endfed Multiband Antenne DIY-Bausatz für 10-20-40 Meter ohne Spule"
Kondensator 100 pF 3 kV Kondensator 100pF 3kV
Inhalt 1 Stück
2,00 € *
SO-239, Flanschbuchse, 4 Loch, PL, UHF, Buchse 4-Loch UHF / PL Flanschbuchse SO-239
Inhalt 1 Stück
2,25 € *
Kupferlackdraht, zum Wickeln von Spulen und Transformatoren Kupferlackdraht 1, 0mm
Inhalt 1 Laufende(r) Meter
ab 0,90 € *
Ringkern FT140-43 für End Fed Antennen Ringkern FT 140-43
Inhalt 1 Stück
ab 5,00 € *
Mini Endfed Multiband Antenne 1:49 - Bonito Mini End Fed Multiband Antenne DIY-Bausatz für...
Inhalt 1 Stück
ab 49,50 € * 55,00 € *
Endfed Verlängerungsspule für 10-15-20-40-80m Verlängerungsspule Endfed 10m-160m
Inhalt 1 Stück
25,00 € *
Montageplatte für Ringkerne für End fed Bausatz Montageplatte für Ringkerne
Inhalt 1 Stück
5,00 € *
Ringkern FT240-43 für End Fed Antennen Ringkern FT 240-43
Inhalt 1 Stück
ab 11,90 € *
TIPP!
Spiderbeam 12m HD Mast bei Bonito Spiderbeam 12m HD Mast
Inhalt 1 Stück
95,00 € * 105,00 € *
105,00 €*
PL-Stecker UHF-Spezial 6 PL-Stecker UHF-Spezial 6
Inhalt 1 Stück
4,08 € *
TIPP!
BNC Winkelstecker BNC Winkelstecker
Inhalt 1 Stück
5,50 € *
Adapterstecker PL259 auf BNC Adapterstecker PL259 auf BNC
Inhalt 1 Stück
4,00 € *
TIPP!
End Fed Multiband Antenne 1:49 DIY-Bausatz für 10-15-20-40-80m 100Watt End Fed Multiband Antenne DIY-Bausatz für...
Inhalt 1 Stück
ab 59,00 € * 64,50 € *
End Fed Multiband Antenne DIY-Bausatz 1:49 für 10-15-20-40-80m 100Watt End Fed Multiband Antenne DIY-Bausatz für...
Inhalt 1 Stück
ab 55,00 € * 59,50 € *
Mini Endfed Multiband Antenne 1:49 - Bonito Mini End Fed Multiband Antenne DIY-Bausatz...
Inhalt 1 Stück
ab 46,50 € * 50,00 € *
Mini Endfed Multiband Antenne 1:49 - Bonito Mini End Fed Multiband Antenne DIY-Bausatz für...
Inhalt 1 Stück
ab 49,50 € * 55,00 € *
End Fed Multiband Antenne DIY-Bausatz für 10-12-15-17-20-(30*)-40-80-160 450Watt End Fed Multiband Antenne DIY-Bausatz für...
Inhalt 1 Stück
ab 80,00 € * 96,50 € *
TIPP!
 Spiderbeam 7m Mini Fiberglasmast Spiderbeam Mini Fiberglasmast mit 7m oder 10m
ab 50,00 € * 58,00 € *
55,00 €*
Montageplatte für Ringkerne für End fed Bausatz Montageplatte für Ringkerne
Inhalt 1 Stück
5,00 € *
Antennenlitze 1,0 mm² für End Fed Antennen Antennenlitze 1.0 mm² schwarz
Inhalt 1 Laufende(r) Meter
0,39 € *
 Antennenlitze aus Kupfer/Kevlar Kupfer/Kevlar® Antennenlitze
Inhalt 1 Laufende(r) Meter
ab 0,98 € *
Moskito End Fed Antenne 1:49 SOTA, COTA, QRP, IOTA, POTA Moskito End Fed 1:49
Inhalt 1 Stück
79,00 € *
Antennenlitze SL - super leicht Antennenlitze SL - superleicht
Inhalt 1 Laufende(r) Meter
0,64 € *
Ringkern FT240-43 für End Fed Antennen Ringkern FT 240-43
Inhalt 1 Stück
ab 11,90 € *
Mantelwellensperre / RFI-Choke Mantelwellensperre / RFI-Choke 1KW
Inhalt 1 Stück
32,50 € *
Ringkern FT140-43 für End Fed Antennen Ringkern FT 140-43
Inhalt 1 Stück
ab 5,00 € *
1:9 UNUN 600W / 1500W 1:9 UNUN 600W / 1500W
Inhalt 1 Stück
ab 140,00 € *
Halterung für End Fed Antennen Halterung für End Fed Antennen
Inhalt 1 Stück
6,99 € *

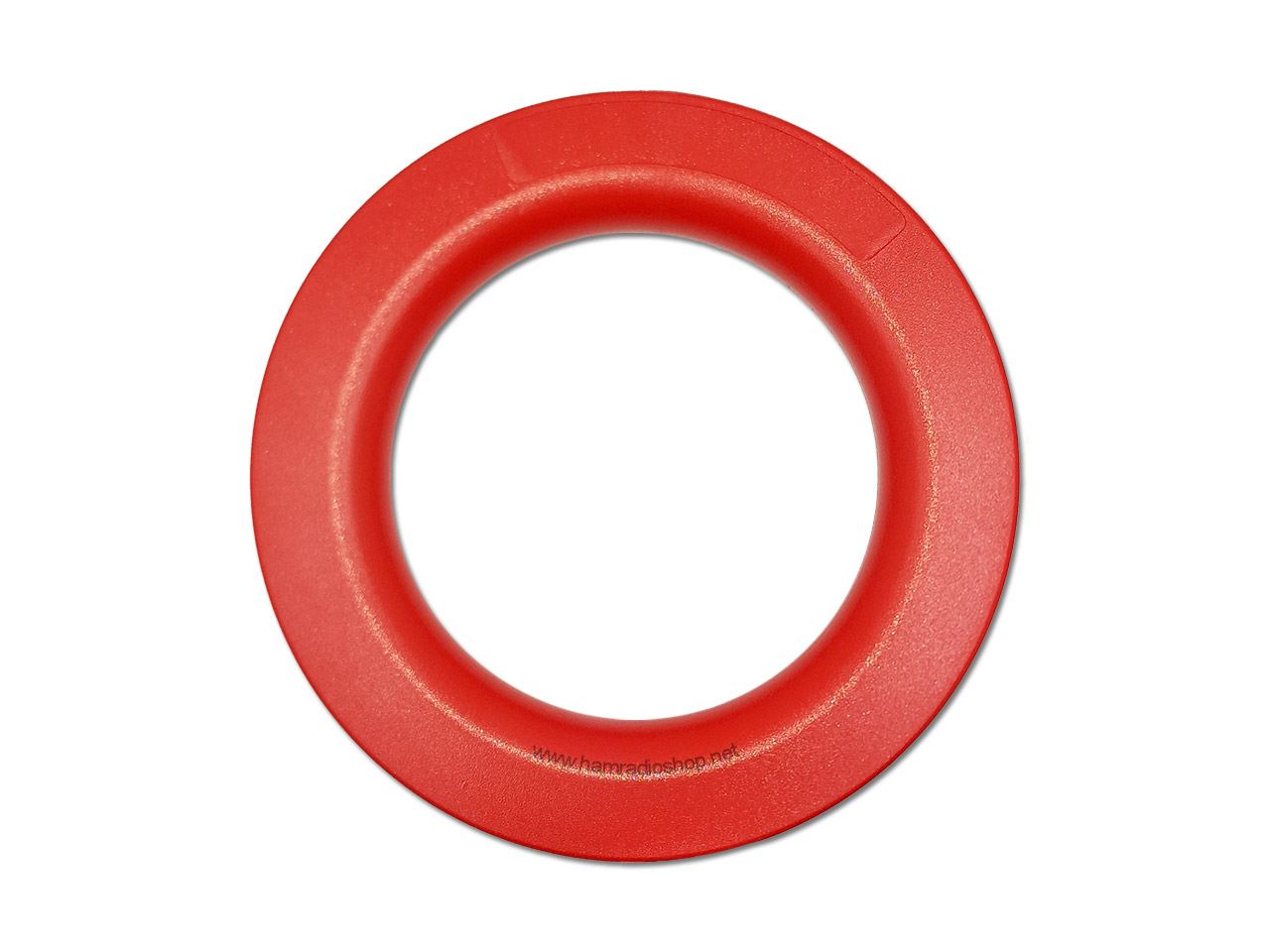

Spule für Antennenlitze Mini Endfed rot Spule für Antennenlitze
Inhalt 1 Stück
4,90 € *
Endfed Verlängerungsspule für 10-15-20-40-80m Verlängerungsspule Endfed 10m-160m
Inhalt 1 Stück
25,00 € *
TIPP!
Mini End Fed Multiband Antenne 1:49 Mini End Fed Multiband Antenne
Inhalt 1 Stück
ab 130,00 € *
TIPP!
Fensterdurchführung Fensterdurchführung
Inhalt 1 Stück
12,00 € *

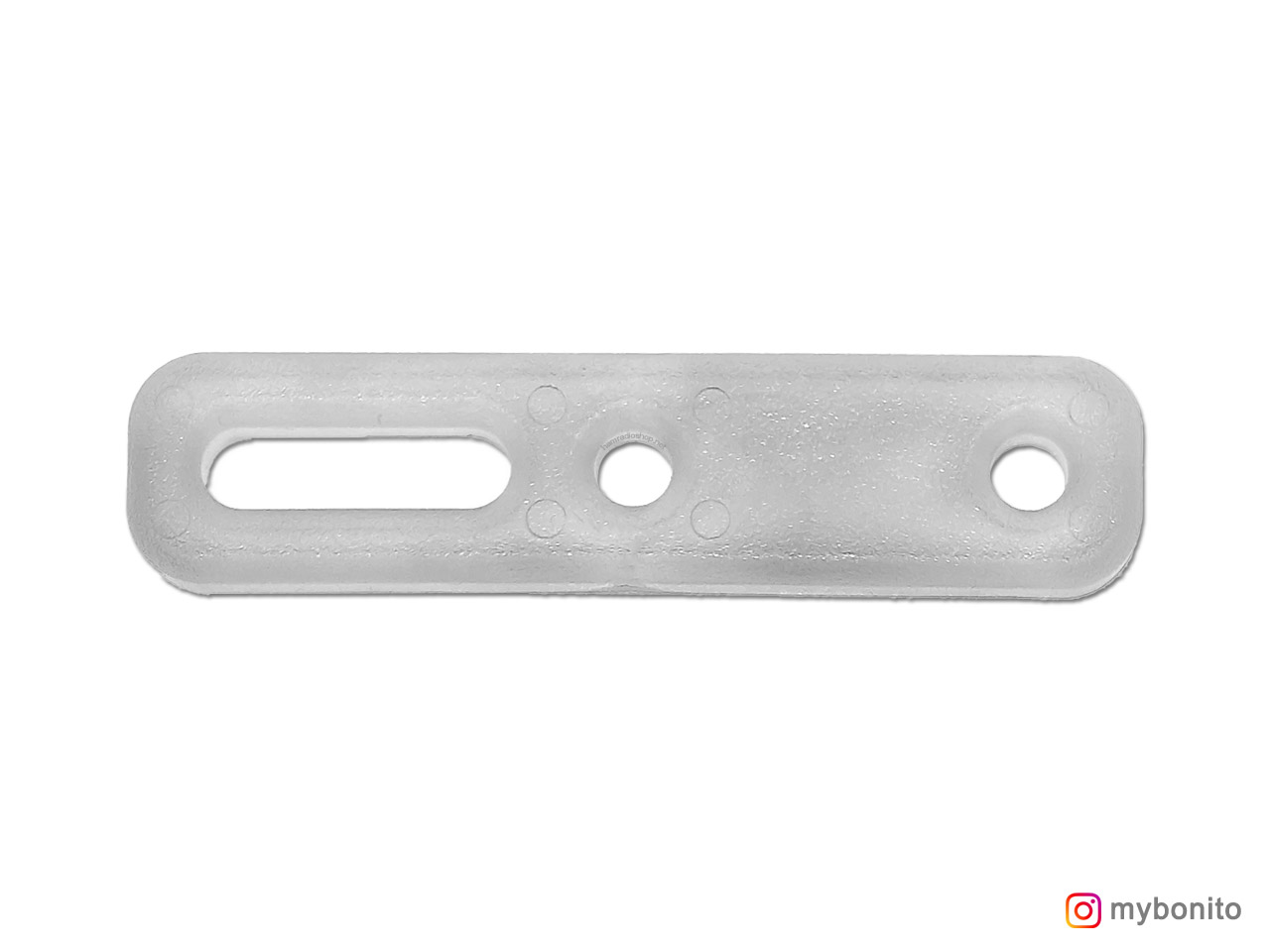

Mini-Isolator für Drahtantennen Mini-Isolator
