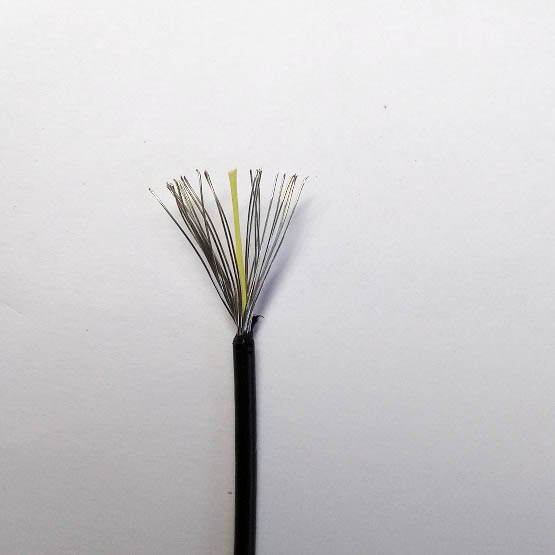

Kupfer/Kevlar® Antennenlitze

Mini Endfed Antennenbausatz, max 100 Watt für 10-15-20-40 Meter ca. 20 Metern Länge, ohne Verlängerungsspule Die Mini Endfed ist eine kleine End Fed Antennen Lösung für den Portabeleinsatz, auf Reisen, QRP, SOTA (Summit on the Air) oder DX Expeditionen usw. Das IP65 geschütze Gehäuse aus Polcarbonat mit einer Größe von nur 64x58x35 mm, lässt sich leicht in der Tasche oder im Rucksack verstauen, ist aber auch robust genug für die stationäre Montage. Das Gewicht beträgt etwa 400-500 Gramm, je nach Strahlerlänge. Befestigt man die Antenne an der Spitze eine Teleskopmast  schiebt die Mastsegmente heraus, ist man innerhalb von wenigen Minuten auf Sendung! Um das Gehäuse des 1:49 Transformers an einem Mast zu befestigen, kann die gleiche Halterung wie von unseren Aktivantennen verwendet werden.  Dieser Mini Endfed-Bausatz wird mit einem Antennendraht Ihrer Wahl geliefert: Standard Antennenlitze:Diese Antennenlitze besteht aus 1,0 mm2 feindrähtiger Kupferleiter mit einer schwarzen PVC Isolierung. Der Gesamtdurchmesser beträgt etwa 2 mm. Ideal für Experimente oder Urlaubsantennen. Da der Kern nur aus Kupfer besteht, wird sich diese Litze mit der Zeit immer etwas längen und somit dünner werden. Die Zugfestigkeit dieser Antennenlitze ist begrenzt. Kupfer/Kevlar-AntennenlitzeDiese Antennenlitze wird speziell für Antennen hergestellt. Die Litze besteht aus einem Kevlarkern mit ca. 1,1 mm2 verzinntem und feindrähtigen Kupferleitern. 1x 0,4 mm Kevlar und 24x 0,25 mm Kupfer. Die Ummantelung besteht aus schwarzem UV-beständigem PE. Der Gesamtdurchmesser beträgt ca. 2,5 mm. Die Zugfestigkeit ist ca. 50 kg. Sie erhalten eine starken, flexible und relativ leichte Antennenlitze. Diese kompletten Mini End Fed Multiband Bausätze sind für 100 Watt PEP Phone ausgelegt und in diesen Ausführungen erhältlich: 10-20-40 Meter ca. 20 Metern Länge, ohne Verlängerungsspule 10-20-40 Meter, ca. 12 Metern Länge, mit 34uH Verlängerungsspule 10-15-20-40-80 Meter, ca. 21 Metern Länge mit 110uH Verlängerungsspule Dieser Bausatz enthält: Der Bausatz enthält die folgenden Bauteile:  ca. 21 Meter Antennendraht1x Edelstahl Kabelklemme1x Endisolator1x Kabelschuh 5mm 1:49 Mini Impedanztransformator: IP65-Gehäuse 64x58x35mm PolycarbonatRingkern FT140-43Kupferlackdraht GR2 Qualität 1,00 mm100 pF Kondensator 2kV1x BNC-Flanschbuchse2x M2,5 Schrauben 8/10mm2x M2,5 Mutter2x M2,5 Unterlegscheibe1x Kabelschuh 3mm3x M5 Kabelschuh2x Edelstahl M5 Schraube 20mm2x Edelstahl M5 Flügelmutter2x Edelstahl M5 Kragenmutter2x Edelstahl M5 Zahnscheibe2x Edelstahl M5 Schraube 20mm2x Edelstahl M5 Flügelmutter2x Edelstahl M5 Kragenmutter2x Edelstahl M5 Zahnscheibe1x Ring M41x Zahnscheibe M41x Mutter M41x Kabelkausche Die Bauanleitung finden Sie hier: ZUR BAUANLEITUNG    ** Die Bauanleitung bekommt gerade noch ihren Feinschliff

1:9 UNUN Transformator für den Frequenzbereich: 1-30MHz und einer maximalen Sendeleistung von wahlweise 600W oder 1500W PEP. Das IP67 Gehäuse ist natürlich aus UV beständigen Polycarbonat. Inklusive Anschluss für ein Gegengewicht und zur Markteinführung mit abgebildeter Mastbefestigung.   Alle Schrauben und Muttern sind aus Edelstahl. Die verwendeten PL oder N-Buchsen sind hochwertig und mit PTFE Dialektrikum.  Für nicht resonante Antennen ist ein Tuner erforderlich. Folgende Drahtlängen haben sich als sinnvoll herausgestellt: 6,5m - 6,9m - 13,5m - 13,9m - 16,2m - 20,8m - 22m - 26m - 27,7m - 34,7m - 41,6m - 48,5m - 55,5m Passende Antennenlitze finden Sie hier: Kupfer-Kevlarlitze

Kompletter 1:4 BalUn Bausatz u.a. für OCF (off-center-fed) Windom Antennen. 1:4 BalUn 600 Watt Selbstbausatz 1,8 - 30 MHz, mit robuster Zugentlastung. Dieser 1:4 BalUn ist mit zwei FT240-43-Ferrit-Ringkernen aufgebaut. Auf dem ersten Ringkern ist ein 1:1 StrombalUn aufgebaut. Er sorgt für den Übergang von der unsymmetrischen (Koax) zur symmetrischen Antenne. Dieser BalUn hat eine fantastische Gleichtaktstromdämpfung von über 30 dB. Der zweite Ringkern ist für die Impedanzanpassung von 50 Ohm bis 200 Ohm zuständig. Viele BalUn-Hersteller achten nur auf die Impedanzanpassung, vergessen aber, die Gleichtaktstromdämpfung zu berücksichtigen. Dieser BalUn erreicht auf beiden Ebenen sehr gute Werte. Mit einer praktischen Montageplatte zur Befestigung der beiden Ringkerne, so dass ein Verkleben nicht mehr notwendig ist. Die 1:4 BalUn 600 Watt kann u.a. für off-center-fed (OFC) Antennen verwendet werden. Die off-center-fed Antenne (Windom) ist eine beliebte Multibandantenne. Diese Antennen haben viele Vorteile. Die Antenne kann auf vielen Bändern verwendet werden, die Antenne ist oft einfach zu platzieren aufgrund des 1/3, 2/3 Verhältnisses in den Antennenbeinen. Durch die Verwendung eines guten BalUn werden Gleichtaktströme verhindert, was auch Störungen aus der direkten Umgebung reduziert. Diese Antenne benötigt keine Erdungs- oder Gegenkapazität. Der Hauptgrund für die Verwendung eines BalUn ist es, sicherzustellen, dass das Koaxialkabel nicht Teil des Antennensystems ist und unerwünscht abstrahlt. Dies hat alle möglichen unangenehmen Auswirkungen, denken Sie an: Interferenzen, EMI, RFI, gestörtes Strahlungsdiagramm der Antenne, unruhiger Rauschpegel. Dieser letzte Punkt ist darauf zurückzuführen, dass die Abschirmung des Koaxialkabels nicht nur beim Senden strahlt, sondern auch als Empfangsantenne fungiert. Dieser Bausatz enthält: IP65-Gehäuse 100x100x55 mm aus Polycarbonat2x Ferrit-Ring-Kern FT240-43Wickeldraht 18 AWG - 8x 85cm PTFE 19 x 0,25 mm Kupfer "versilbert"PL 259 GehäuseMontageplatte4x M3 Abstandshalter4x Edelstahl M3 6 mm Schrauben4x Edelstahl M3 UnterlegscheibeM3 Kabelschuh2x M5 Kabelschuh2x Edelstahl (A4) M6 Öse (Zugentlastung)2x Edelstahl M6 Mutter2x Edelstahl M6 Unterlegscheibe2x Edelstahl M6 Federring2x Edelstahl M5 Schraube 25mm2x Edelstahl M5 Flügelmutter4x Edelstahl M5 Mutter4x Edelstahl M5 Unterlegscheibe2x Edelstahl M5 Federscheibe4x Edelstahl M5 Zahnscheibe4x Edelstahl M3 Schraube 12mm4x Edelstahl M3 Mutter4x Edelstahl M3 Unterlegscheibe4x Edelstahl M3 Zahnscheibe Baunaleitung https://www.bonito.net/hamradio/manual-14-balun-600-watt-for-off-center-fed-antenna-windom-antenna/

Antennenspeisepunkt mit SO239 Anschluss Dieses leichte Dipol Mittelteil ist ideal für den Bau von Dipol / Drahtantennen. Anschluss: UHF/PL SO239 Maximale Leistung: 1,5 kW Frequenzbereich: bis zu 150 MHz. Inklusive Kabelösen zum Anschluss der Drähte.
