ELAD TRSWITCH SwitchBox Automatischer Sende / Empfangsumschalter

ELAD TRSWITCH SwitchBox Automatischer Sende / Empfangsumschalter bis 160MHz

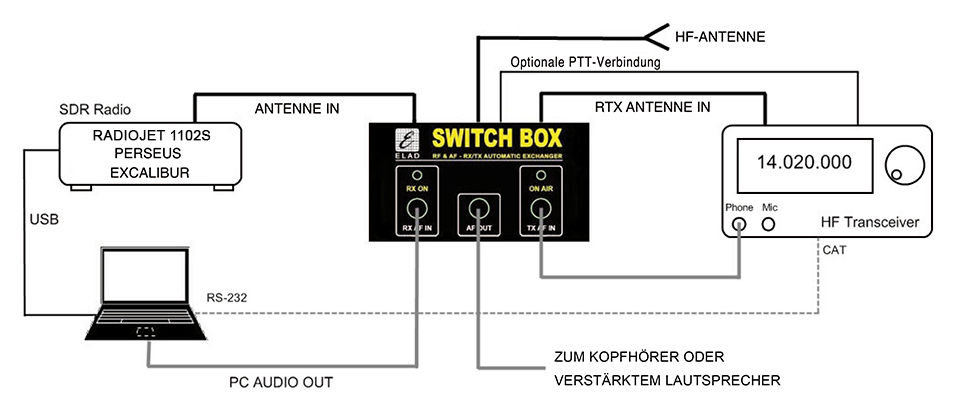

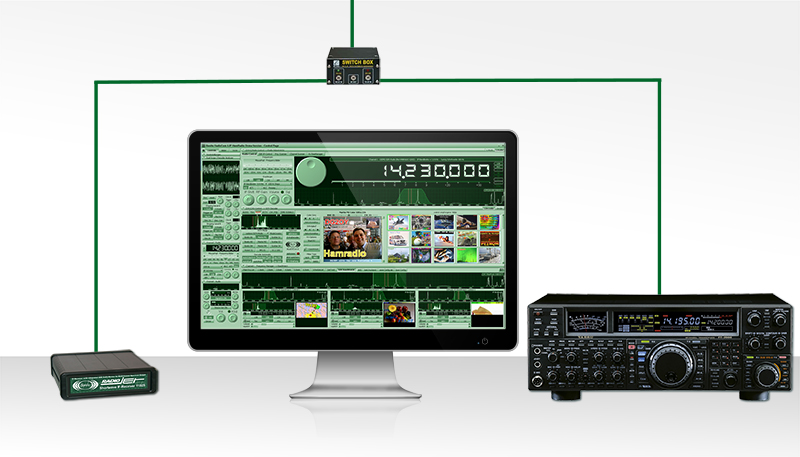

Wer zum Empfang einen Scanner oder eine SDR Radio wie z.B. Radiojet, Perseus oder WiNRADiO etc. verwendet, aber auch mit seinem Stationstransceiver senden möchte, der benötigt einen Antennenumschalter. Dieser schaltet die Antenne bei anliegendem Sendesignal blitzschnell auf den Transceiver.

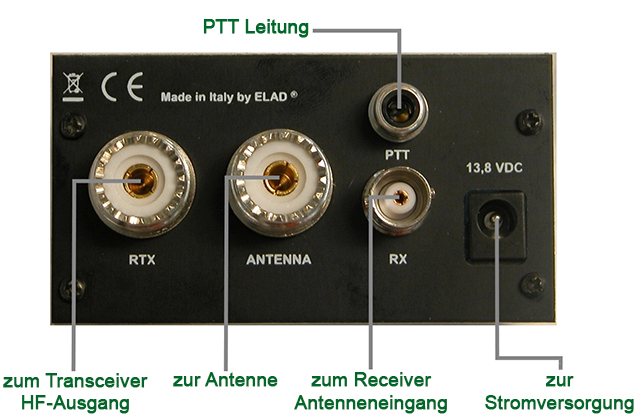

Die Switchbox aus dem Hause Elad erfüllt diese Aufgabe. Der Switch hat einen Eingang für die Antenne sowie zwei Ausgänge für Empfänger und Sender. Die Umschaltung erfolgt entweder über eine PTT-Leitung oder automatisch bei anliegender HF (ab 10mW).

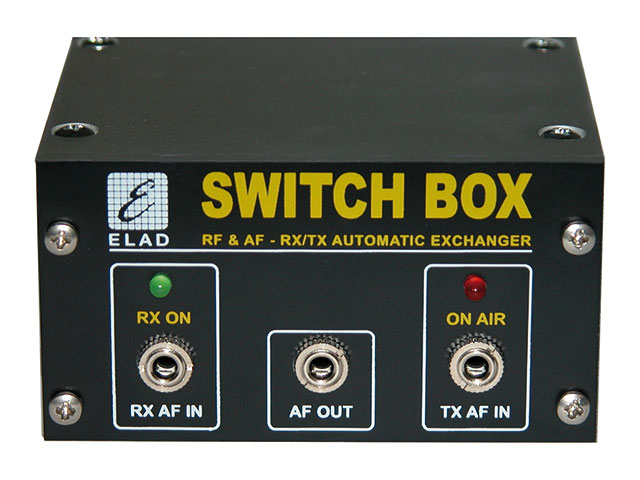

Der TRSWITCH hat zusätzlich einen NF-Umschalter: Unter Verwendung eines externen Lautsprechers wird so der Empfänger bei Sendung stumm geschaltet und stattdessen der CW- Mithörton auf den Lautsprecher gegeben. Der Empfängerausgang wird bei Sendung geerdet. Es ist auch eine Blitzschutzpatrone eingebaut. Ohne Betriebsspannung ist aus Sicherheitsgründen die Antenne auf den Transceiver geschaltet.

Die Switch Box arbeitet im Frequenzbereich DC-160 MHz, die Durchgangsdämpfung bei 160 MHz beträgt 0,2 dB. Maximale Sendeleistung ist 100 Watt, als Versorgungsspannung wird 13,8V bei 200 mA benötigt.

Technische Daten:

• Impedanz: 50 Ω
• Frequenzbereich: DC - 160MHz
• max. Sendeleistung: 100W
• Umschaltschwelle: < 10mw (1.8mhz-30mhz)
• Einschaltzeit: < 20ms
• Abfallverzögerung: < 190ms
• Einfügedämpfung: < 0.3db @144mhz (0.2db typ.)
• Übersprechdämpfung: > 38dB @144MHz (40dB typ.)
• Stromversorgung: 13.8V DC 200mA
