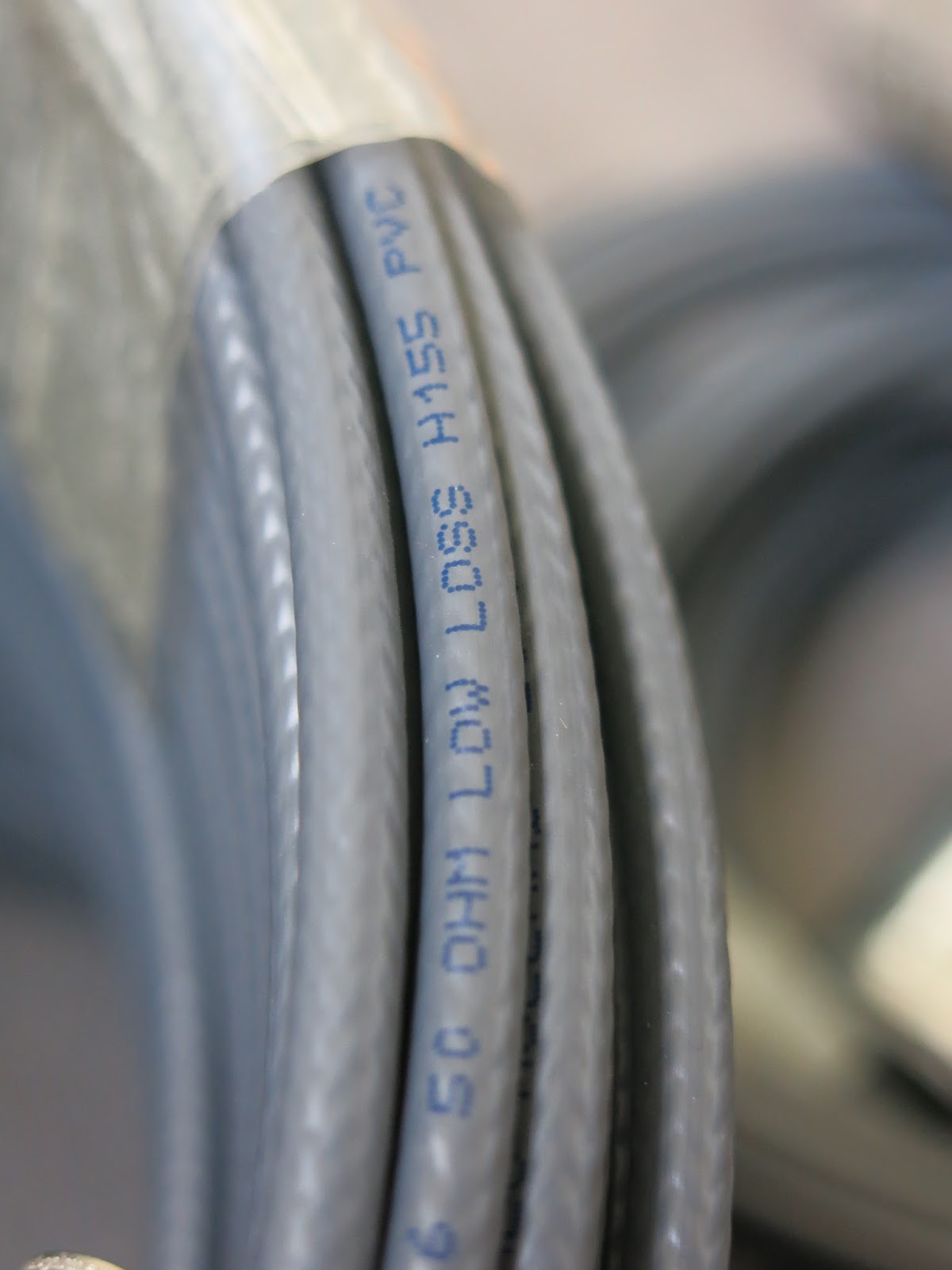

H155 Low-Loss Koaxialkabel Meterware

Belden H155 Low-Loss Koaxialkabel 50Ω Meterware

Das H155 von Belden ist ein doppelt geschirmtes Low-Loss Koaxialkabel mit 5,4 mm Durchmesser bei 50Ω. Das H155 ist ein sehr flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten, exzellenter Schirmung von > 85 dB und für den Frequenzbereich bis 3 GHz geeignet. Die geringen Dämpfungswerte des H155 Koaxialkabel werden durch ein Dielektrikum aus PE-Schaum, mit mehr als 50% Luftanteil, sowie durch einen 1,41mm starken Innenleiter aus Kupfer und dem Doppelschirm aus Kupfer und der alukaschierten Folie erreicht. Das H-155 Koaxialkabel ist ideal für die meisten Anwendungen in der Funktechnik geeignet.

Die gravierenden Unterscheide zu einem RG58U Koaxialkabel, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

Technische Daten des H 155 PVC
Farbe: grau
UV-Beständigkeit: H 155 ist UV-beständig
Impedanz: 50 ± 2 Ohm
Innenleiter: 19 x 0,28 mm
Dielektrikum: Gas inj. PE 3,9 mm
Außenleiter:
1. Alufolie    0,008-0,03 x 18 mm AL-PET-AL 2 mm überlappend
2. Kupfergeflecht 80% 16 x 8 x 0,1 mm; 4,5 mm
Außenisolierung: PVC, 5,4 mm, UV-beständig
Verkürzungsfaktor: 0,81  siehe unten
Kapazität: 82 ± 2 pF/m
Schirmung bis 1 GHz: > 85 dB
Biegeradius (min): 35 mm
Temperaturbereich: -30 / +80°C
Widerstand Innenleiter: 1,5 Ohm / 100 m
Schleifenwiderstand: 3,2 Ohm / 100 m
Kupferanteil: 22 kg / km
Gewicht: 41,5 kg / km
Bruchlast: 100 N

Alternatives Koaxkabel

• Hyperflex 5

Bitte beachten Sie:

Maßanfertigungen sind vom späteren Umtausch ausgeschlossen!
Gesamtlänge des Kabels: Kabelzuschnitt +/- 3% + Steckverbinder
