Ultraflex 7 PE Meterware

Messi & Paoloni UltraFlex 7 PE Low-Loss Koaxkabel

Darauf haben viele gewartet!

Das neue Ultraflex 7 PE von Messi & Paoloni ist ist ein doppelt geschirmtes Low-Loss Koaxkabel mit 7,3 mm Durchmesser. Dank der speziellen PE-(Polyethylen) Ummantelung UV-beständig, wasserdicht und für direkte Erdverlegung konzipiert worden. Es hat eine kunststoffbeschichtete Kupferfolie und Litzeninnenleiter. Ultraflex 7 PE hat ein sehr niedrigem Dämpfungsverhalten und eine exzellente Schirmung von >105dB.

Die Kupferfolie von Ultraflex 7 ist 20 mm breit. Das Dielektrikum hat einen Durchmesser von 5,00 mm (± 0,05 mm). Der Umfang des Dielektrikums beträgt somit 5,0 mm * p  = 15,7 mm. Die Folie überlappt somit 4,3 mm.

Das Kabel hat eine Belastbarkeit von: 3,7 KW bei 3,5 MHz bzw: 1KW bei 144 MHz.

Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

Kabellängen

Lieferbar von 1 Meter bis maximal 2000 Metern Kabellänge

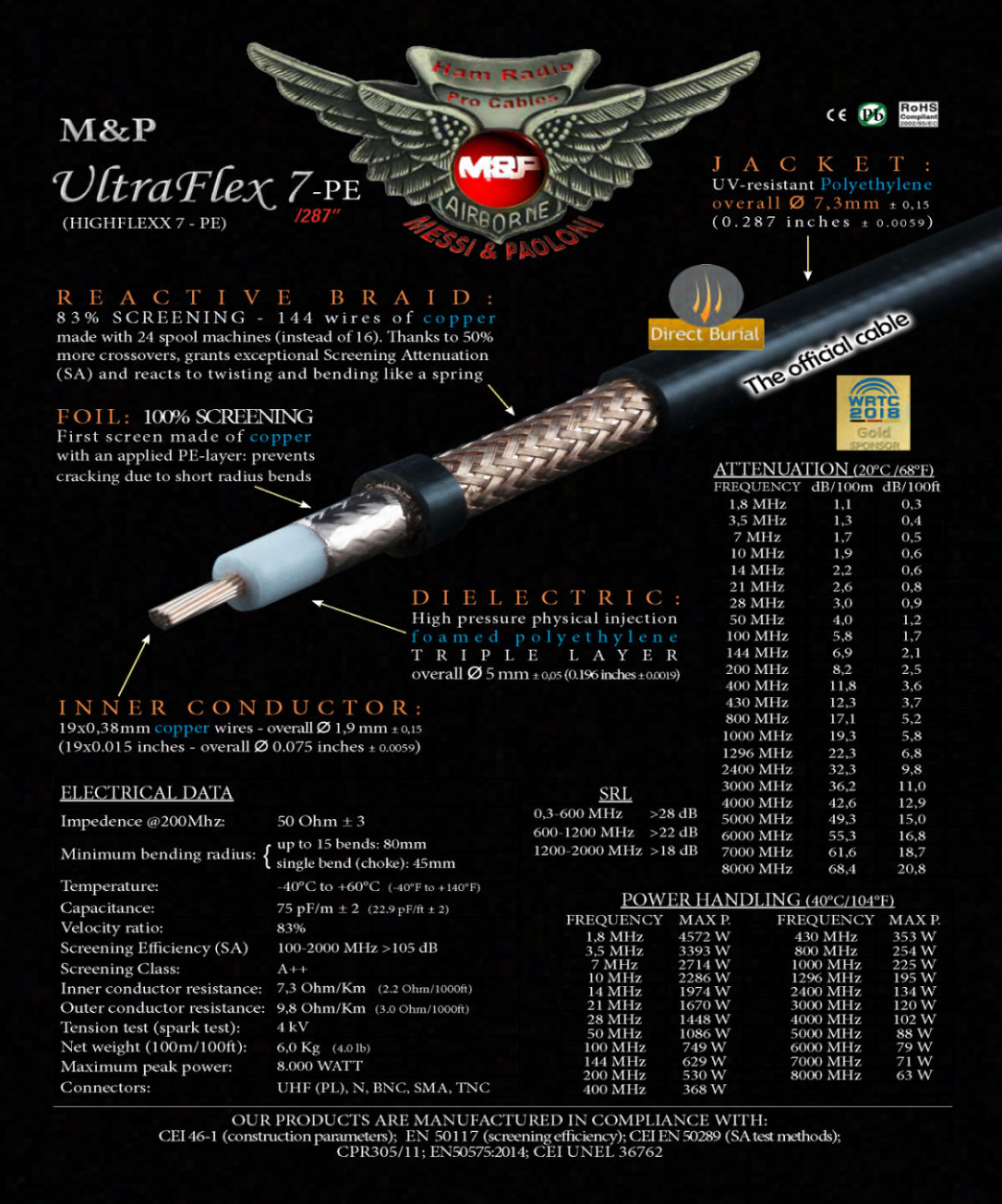

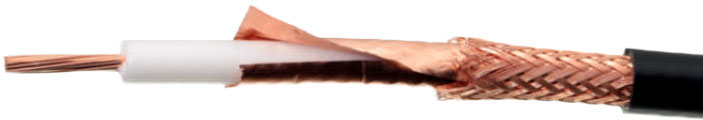

Kabelaufbau:

• InnenleiterCu-Litze, blank 19x0,38 mm, Ø 1,85 mm ± 0,05
• Isolierungdreischichtige Isolierung,  Ø 5,0
• Außenleiter 1: CU-PET  **Umlaufbreite 20 mm
• Außenleiter 2: CU-Geflecht, 83% opt. Bedeckung, 144 Litzedrähte
• Schutzmantel: PE, Ø 7,3 mm, UV-beständig, wasserdicht
• Geeignet für direkte Erdverlegung
• Gewicht: 70 kg / km
• Farbe: schwarz

** CU-Pet = Kupfer kunststoffummantelt. Die Kunststofffolie gewährleistet eine extreme Reißfestigkeit der Kupferfolie bei kleinen Biegeradien.

Mechanische Eigenschaften:

• Verlegeradius: 45 mm
• Biegeradius: 80 mm
• Temperaturbereich: im Betrieb:-40°C bis +60°C. Bei Verlegung:-15°C bis +55°C

Elektrische Eigenschaften:

• Widerstand: Außenleiter 9,8 Ω / km / Innenleiter 7,3 Ω / km
• Kapazität: 75 pF / m
• Verkürzungsfaktor: 0,83
• Wellenwiderstand: 50 Ω
• Prüfspannung: Mantel (Sparktest)  4 kV
• Schirmungsmaß: 100-2000MHz >105 dB
• Klasse A++

Dampfung bei 20°C

FREQUENCY dB/100m dB/100ft

1,8 MHz 0,95 0,29

3,5 MHz 1,28 0,39

7,0 MHz 1,6 0,49

10 MHz 1,9 0,58

14 MHz 2,2 0,67

21 MHz 2,6 0,79

28 MHz 3,0 0,91

50 MHz 4,0 1,22

100 MHz 5,8 1,77

144 MHz 6,9 2,10

200 MHz 8,2 2,50

400 MHz 11,8 3,60

430 MHz 12,3 3,75

800 MHz 17,1 5,21

1000 MHz 19,3 5,88
