HyperFlex 10 konfektioniert

Produktinformationen "HyperFlex 10 konfektioniert"

Messi & Paoloni Hyperflex 10 Low-Loss Koaxkabel konfektioniert

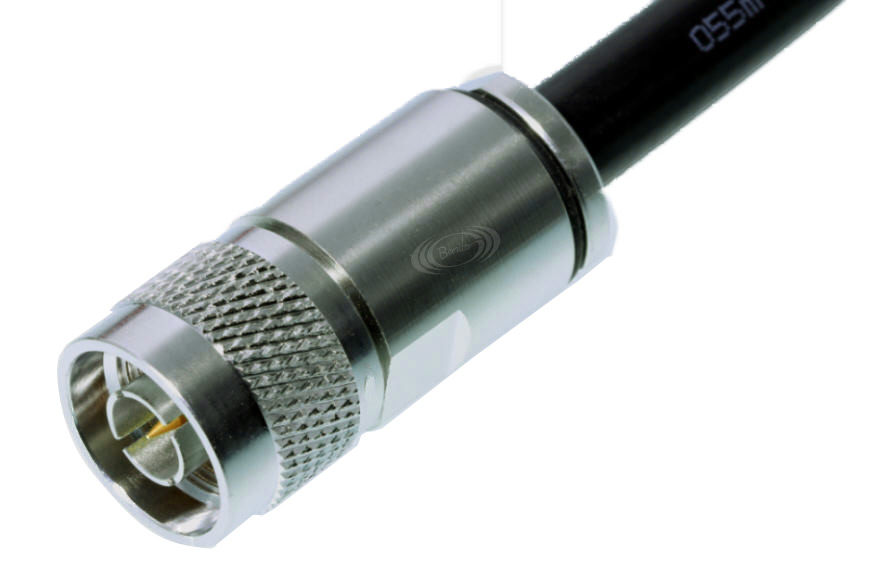

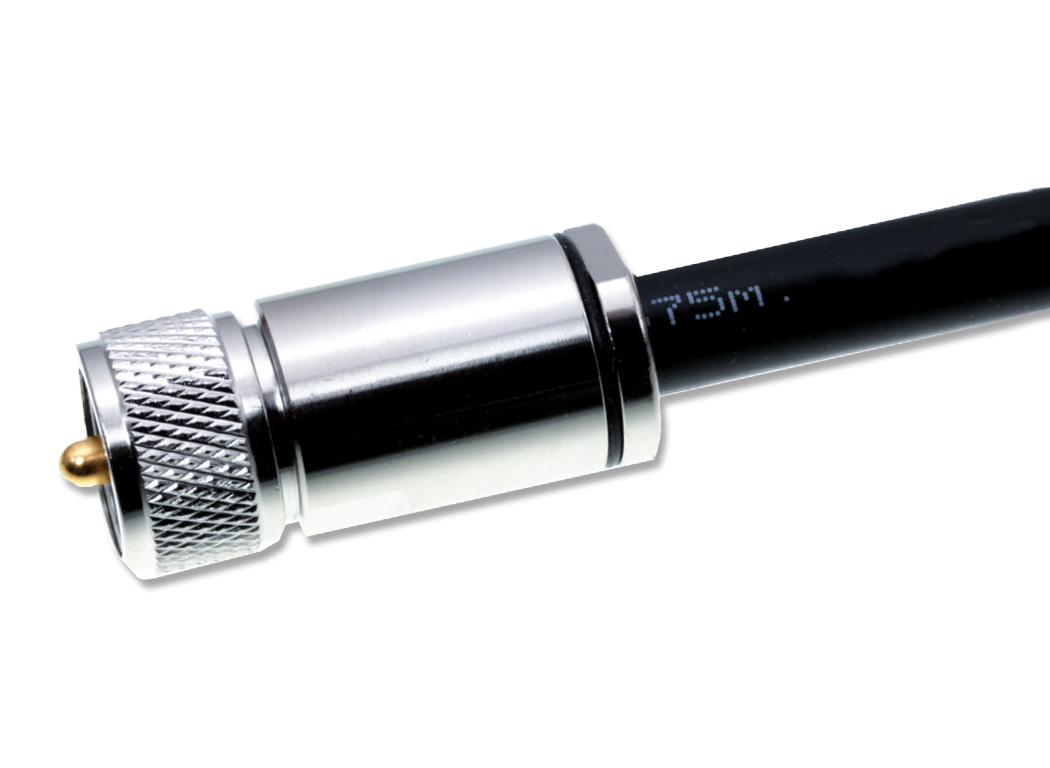

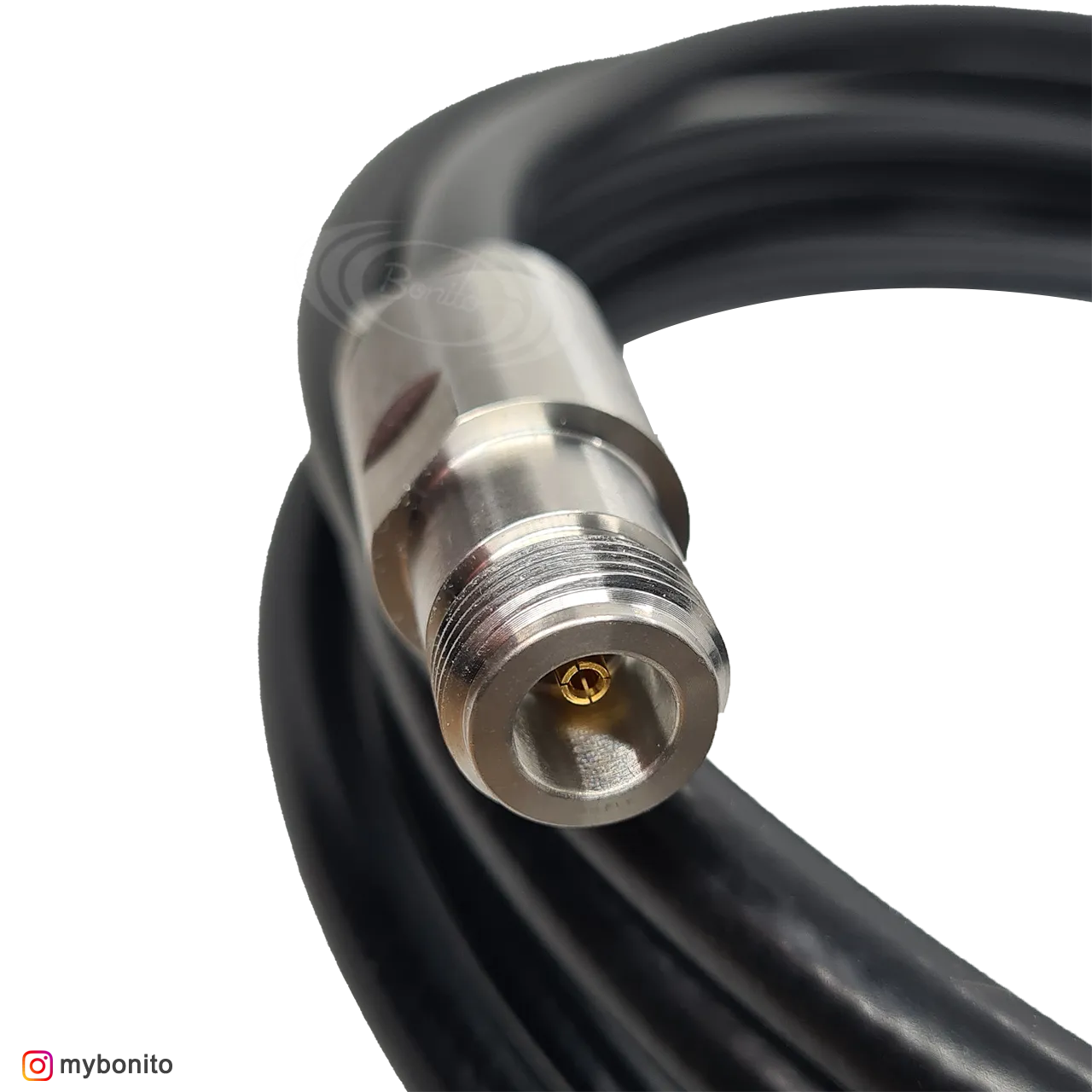

Von uns konfektioniertes Hyperflex 10 Koaxkabel, mit Steckertypen nach Wunsch. Die Stecker werden bei uns im Hause montiert und getestet.

Die angebotenen Längen richten sich nach unserer Erfahrung, welche Kabellängen nachgefragt werden. Andere Längen können wir individuell nach Ihren Wünschen anfertigen. Sollten Sie anderen Längen oder Stecker wünschen, kontaktieren Sie uns einfach. Wir helfen gern.

Die Innovation der Flexibilität bei 10 mm-Koaxialkabel aus dem Hause Messi & Paoloni.

Das HyperFlex 10 Low-Loss Koaxialkabel von Messi & Paoloni ist für den Frequenzbereich bis 10 GHz geeignet. Die HF-Leitung ist flexibel und für Anwendungen im Bereich der HF, VHF, UHF und sogar SHF geeignet.

HyperFlex 10 wird mit einem Innenleiter mit 19 Drähten gefertigt. Dieser Innenleiter ist die Voraussetzung für eine bisher unbekannte Flexibilität bei 10,3 mm Kabeln.

HyperFlex 10 ist ein Koaxialkabel für die meisten Anwendungen in der Funktechnik: Es ist sehr flexibel, dämpfungsarm und aufgrund seiner doppelten Schirmung (Folie und engmaschiges Geflecht) mit 105dB gegen Störstrahlung geschirmt.

Ein mithilfe von 24 Spulen sorgfältig gearbeitetes Geflecht, umschließt die kunststoff- und kupferbeschichtete Aluminiumfolie. Der optische Bedeckungsgrad beträgt 78%.

Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

Eigenschaften Hyperflex 10

  • Sehr flexibel
  • Auch für Rotorbetrieb geeignet
  • Innenleiter mit 19 Drähten
  • Durch den modernen Aufbau selbst für Frequenzen bis 10 GHz geeignet
  • UV-beständig
  • Es können viele RG-213 übliche Antennenstecker genutzt werden.

Technische Daten:

  • Kabelaufbau: Innenleiterreines Kupfer 99,99%, 19 x 0,59 mm, Ø 3,0 mm
  • Dielektrikum: dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm ± 0,05
  • Außenleiter 1: Kupferbeschichtete Aluminiumfolie, Kunststoff beschichtet
  • Außenleiter 2: Kupfergeflecht,  opt. Bedeckung 78%   168 Drähte
  • Außenhaut: PVC, hoch flexibel, Ø 10,3 mm ± 0,15 mm UV-resistent
  • Gewicht: 11,1 kg / km
  • Farbe: Schwarz

Mechanische Eigenschaften

  • Biegeradius: 80 mm
  • Verlegeradius: 40 mm
  • Temperaturbereich: Betrieb-55°C - +85°C / Installation:-40°C - +60°C
  • Gewicht: 11,1 kg / 100 m

Elektrische Eigenschaften:

  • Widerstand DC
  • Außenleiter: 12 Ω / km
  • Innenleiter:3,6 Ω / km
  • Kapazität: 78 pF / m ± 2
  • Verkürzungsfaktor: 87%  siehe unten
  • Wellenwiderstand:50 Ω ± 3
  • Spitzenspannung(Sparktest):8 kV Klasse A++
  • Schirmungsmaß: 100 - 2000 MHz >105 dB
