HP0020 Hochpassfilter

39,00 €*

% 69,00 €* (43.48% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-5 Tage

Produktnummer: 0392

Produktinformationen "HP0020 Hochpassfilter"

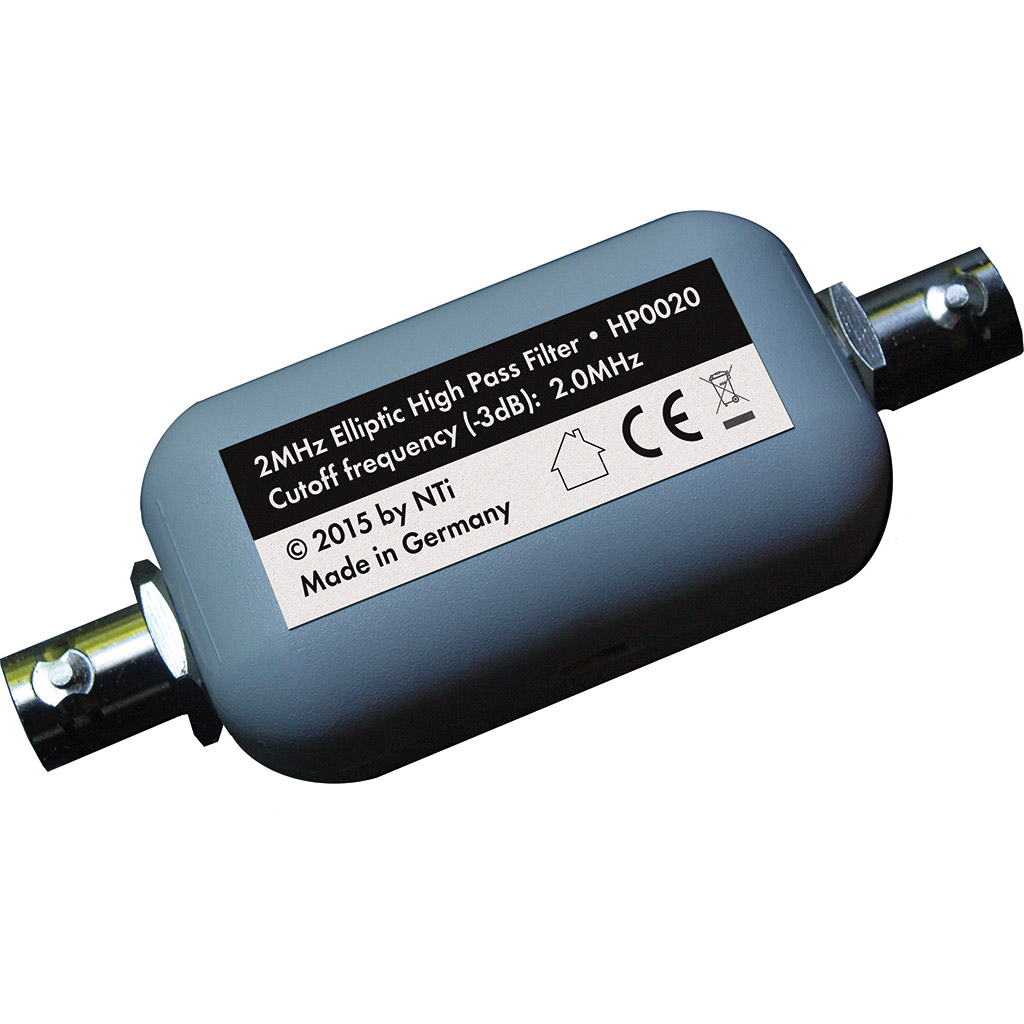

HP0020 Hochpassfilter

Der elliptisch bemessene HP0020 unterdrückt alle Frequenzen unterhalb von 2MHz. Starke oder ortsnahe Sender im Lang- und Mittelwellenbereich können oft Störungen und Intermodulationen im Kurzwellenbereich erzeugen, die von diesem Filter wirksam unterdrückt werden. Der HP0020 ist sehr steilflankig ausgelegt, so dass Signale im oberen Mittelwellenbereich schon wirksam unterdrückt werden.

Für maximale Wirkung sollte der Tiefpass direkt vor den Empfängereingang eingeschleift werden.

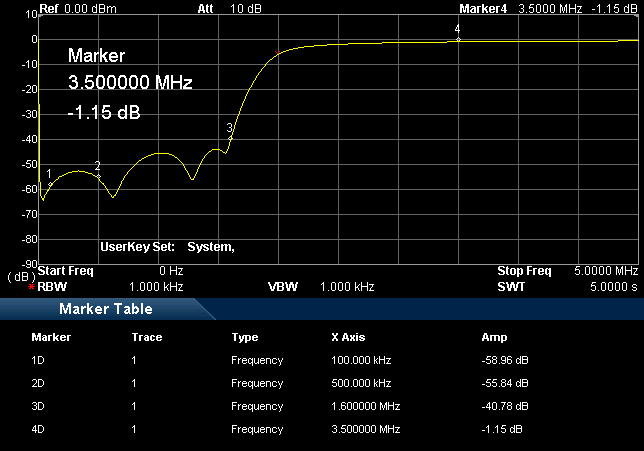

Dämpfungswerte (typ.):
< 0.50MHz: -55dB
1.0MHz: -45dB
1.6MHz: -35dB
2.0MHz: -3dB
>2.5MHz: -1dB

Ein- und Ausgang sind gleichspannungsgeblockt (max. 50V DC).

Abmessungen:
88mm x 31mm x 25mm

Made in Germany

Achtung: Nur für Empfangszwecke geeignet, hohe HF-Leistungen (> +10dBm) verursachen permanente Schäden!

Erfolgreich getestet mit: Elad FDM-S1 und FDM-S2, FiFi-SDR 1.0 und 2.0, PM-SDR, Winradio Excalibur, RFSpace SDR-IQ

Accessory Items

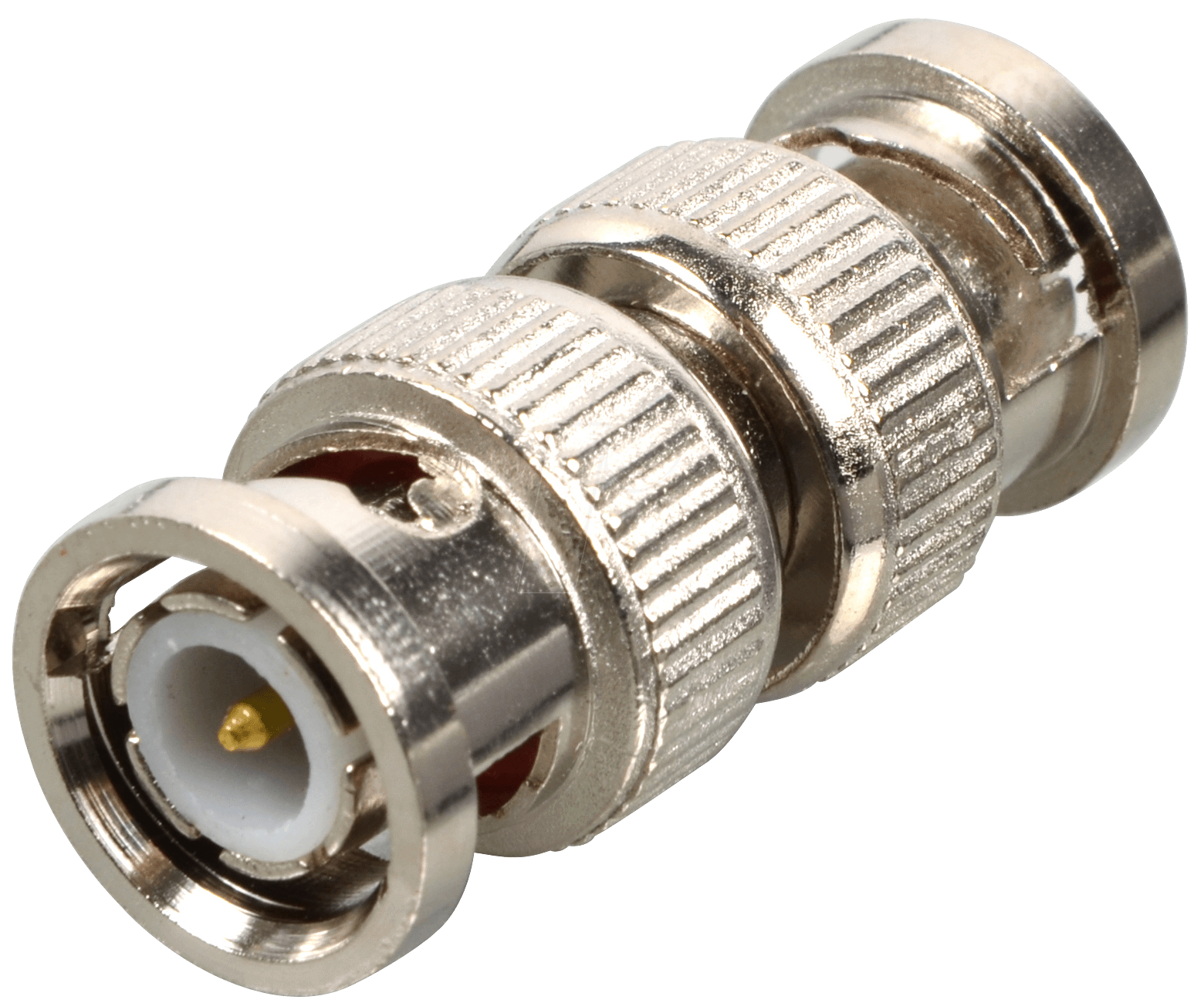

BNC-Verbinder

BNC-Verbinder mit 2x BNC Stecker Ideal zum verbinden vom GI300, GI1000, Notchfilter, LP060, OVP1000 und HP0020 an Ihren Empfänger

3,00 €*

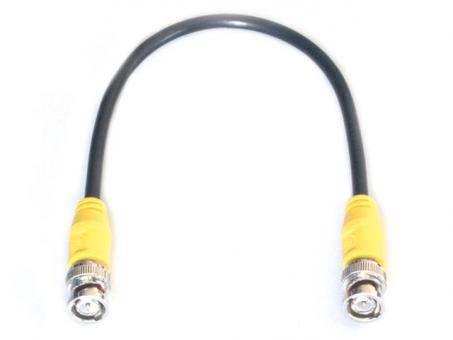

Pigtail Kabel BNC-BNC
