End Fed Multiband Antenne für 10-12-15-17-20-(30*)-40-80-160 300Watt

195,00 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-5 Tage

Leistung

300Watt

600Watt

Produktnummer: 0654-5.1

Produktinformationen "End Fed Multiband Antenne für 10-12-15-17-20-(30*)-40-80-160 300Watt"

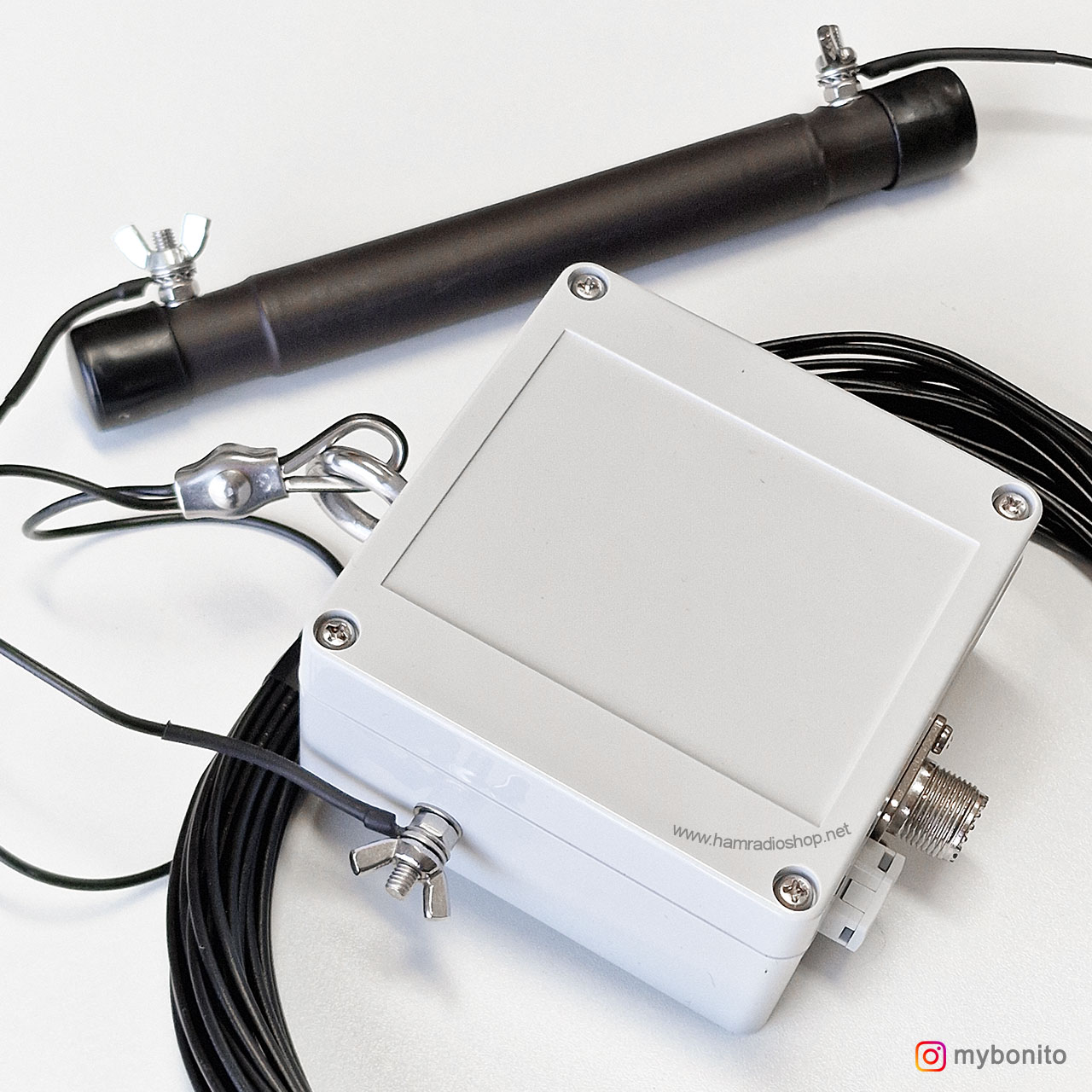

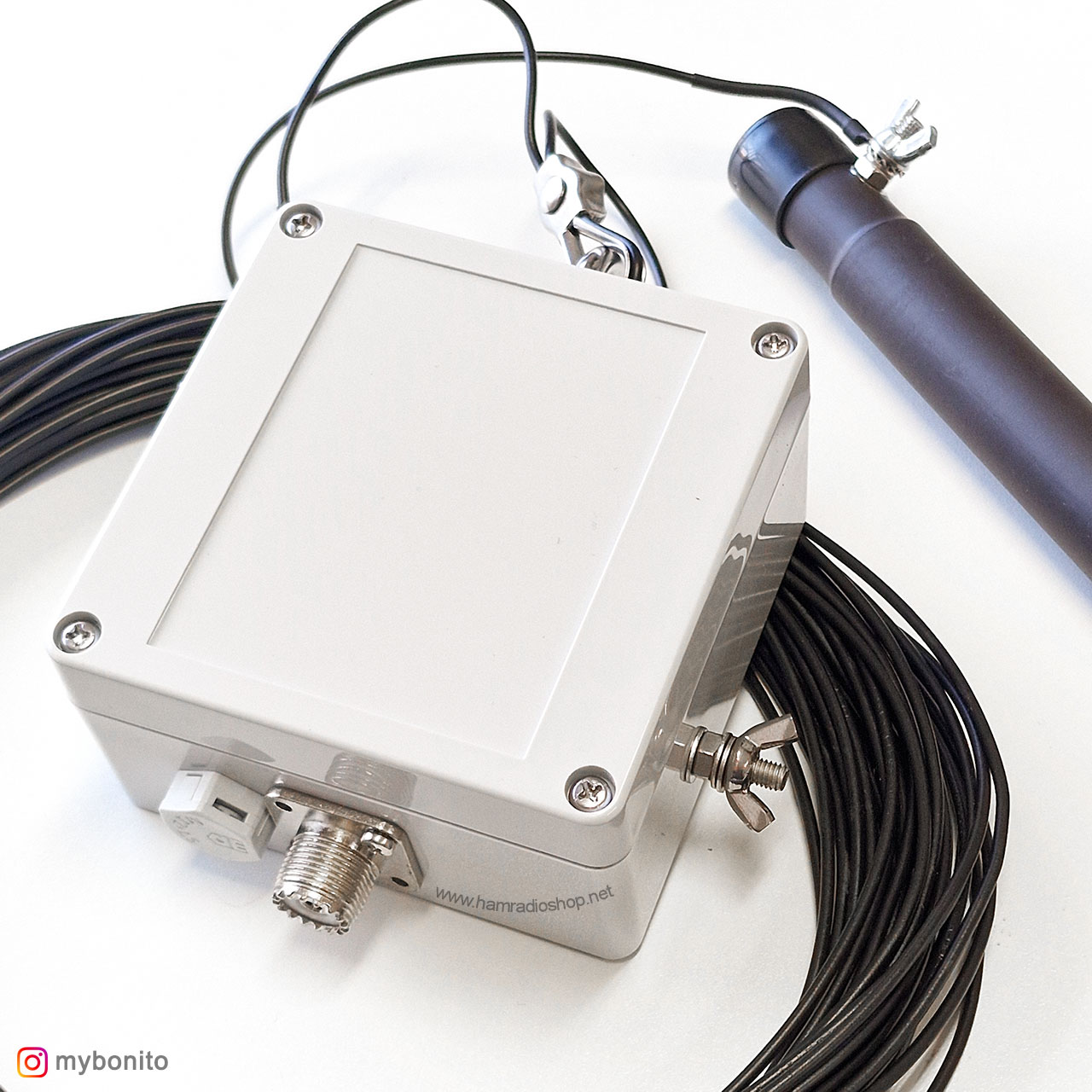

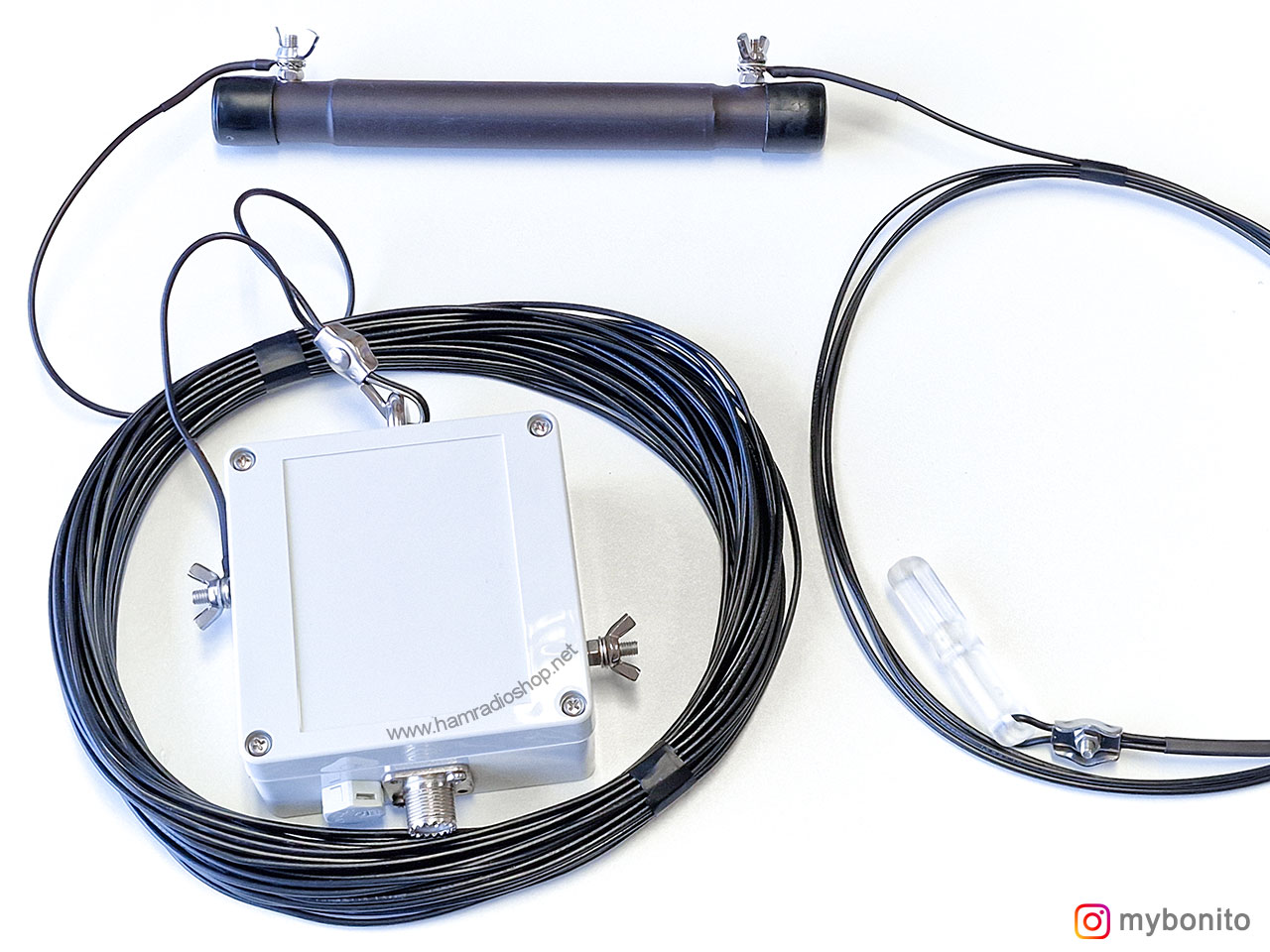

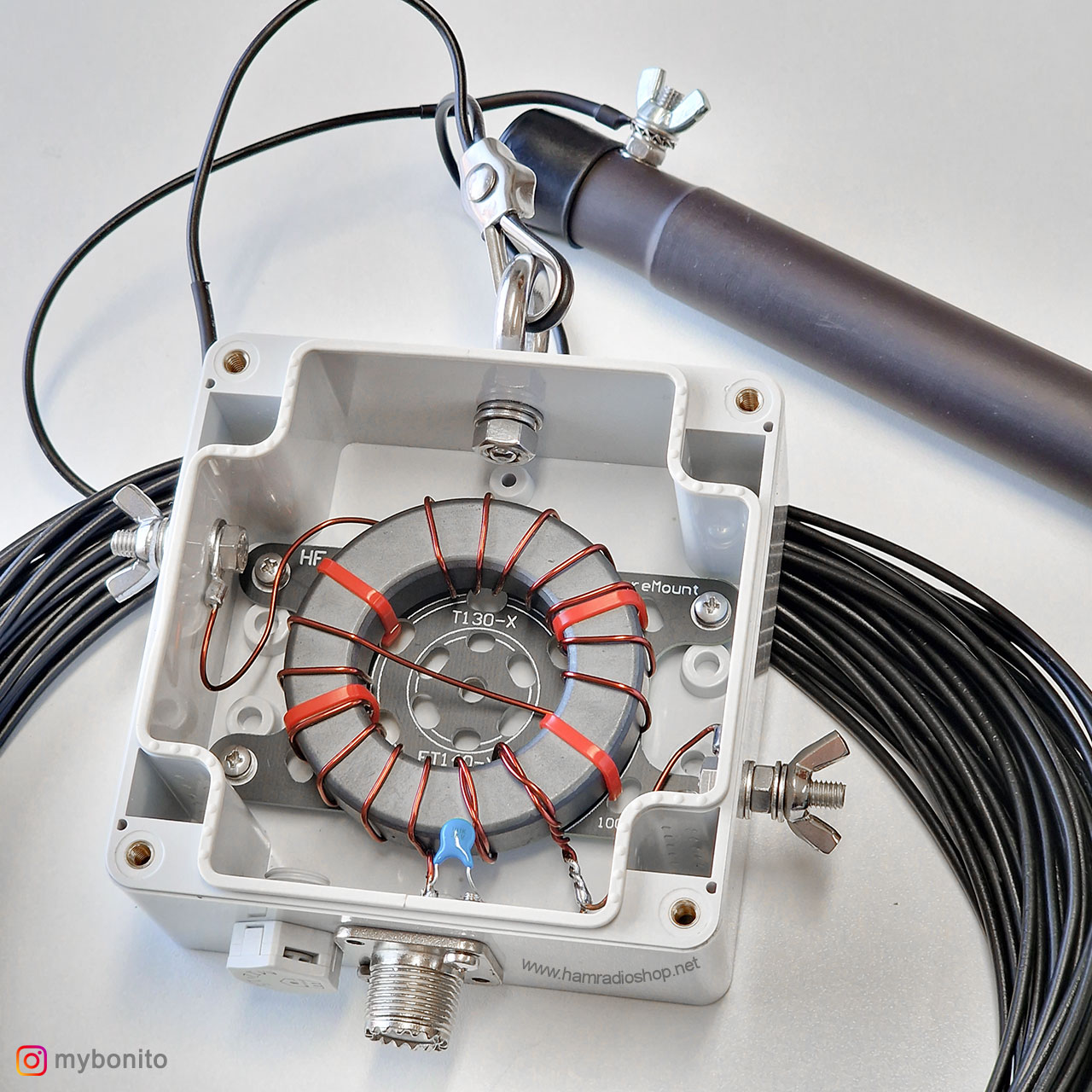

End Fed Multiband Antenne für 10-12-15-17-20-(30*)-40-80-160 300Watt PEP Phone

Sie haben keine Zeit zum Bauen einer End Fed Multiband Antenne?

Kein Problem. Wir bieten Ihnen einen fertig montierte End Fed Multiband (auch EFHW-Antenne genannt) für die Bänder für 10-12-15-17-20-(30*)-40-80-160m, bis max. 300 Watt PEP Phone an. Die Antenne ist auf Bandmitte abgestimmt. Sie müssen die Antenne (wie üblich) nur noch minimal auf den gewünschten Bandbereich abstimmen.

Diese End Fed Multiband Antenne enthält zu den Standardbauteilen folgende Teile zusätzlich: Montageplatte, Ring, Kausche, Erdanschluss, Deluxe Verlängerungsspule und ein Druckausgleichventil.

LF-Antennenlitze - Neu!

Diese hochwertige Antennenlitze besteht aus 32 Einzeldrähten à 0,20 mm aus hartgezogenem, blankem Kupfer. Der Leiterquerschnitt beträgt ca. 1,0 mm² und bietet hervorragende Leitfähigkeit bei gleichzeitig hoher mechanischer Festigkeit. Sie hat einen Gesamtdurchmesser von 2,1 mm, einem Gewicht von ca. 11 g/m und einer Bruchlast von etwa 40 kg. Die robuste Polyethylen-Isolation (PE) in schwarz schützt die Litze zuverlässig vor Umwelteinflüssen und sorgt für eine lange Lebensdauer

Typ: End Fed / EFHW Multibandantenne 1:64
Länge: ca. 46 Meter
Anschluss: PL
Max. Leistung: 300Watt PEP Phone
Gewicht: Ca 750g
Gehäuse: Polycarbonat mit durchsichtigem Deckel

Info

Für die Bänder 80m und 160m ist eine Mindesthöhe von 10m über Grund erforderlich

Die Messungen für diese Antenne wurden an zwei 12m Spiderbeammasten, in 10 Meter Höhe über dem Boden, auf offenem Feld, ohne Bebauung durchgeführt.

*Tuner erforderlich

Accessory Items

Tipp

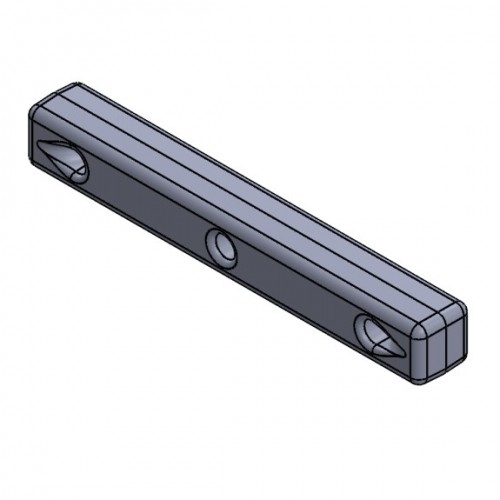

Multi Isolator Maxi 120x16x16mm

Multi Isolator Maxi 120x16x16mm Der Multi Isolator Maxi aus Polycarbonat, ist stark, leicht, witterungs- und UV-beständig. Der Multi Isolator Maxi ist multifunktional einsetzbar, zum Beispiel als Zugentlastung für Dipole und EndFed Antennen. Abmessungen; 120x16x16mm Material: Wetter und UV-beständigiges Polycarbonat Isolator, Endfed, Fritzel, Dipol, Antennen, Hamradio, Amateurfunk , FR1901, fritzel isolator

3,95 €*

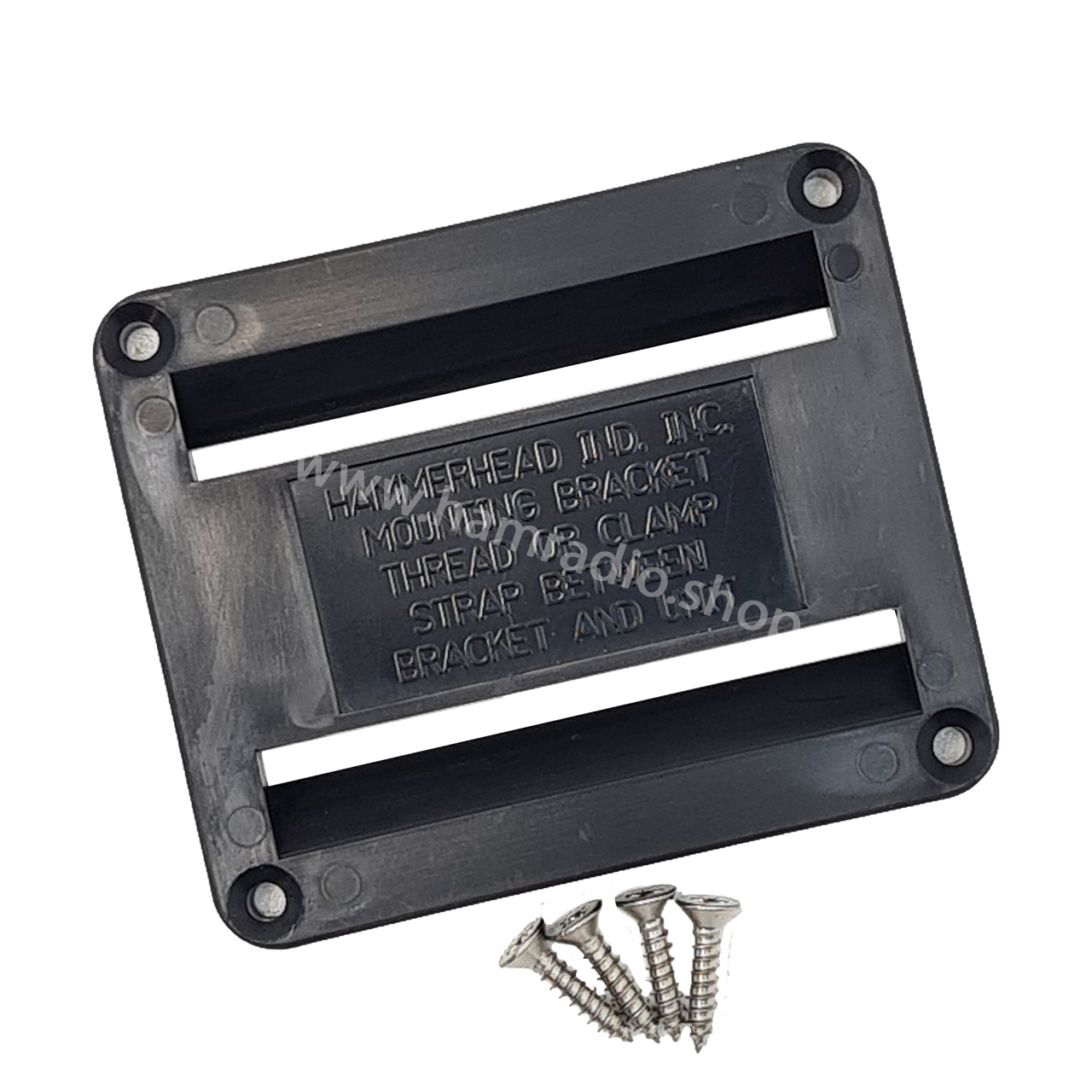

Halterung für End Fed Antennen

End Fed-Antenne schnell befestigen – Halterung für schnellen Aufbau und AbbauMit dieser praktischen Halterung und einem Gurt oder Klettband (nicht im Lieferumfang) montiert man die End Fed-Antenne im Handumdrehen – ideal für den portablen Einsatz im Outdoor- oder Field-Day-Bereich. Die robuste und flexible Halterung ermöglicht eine schnelle und sichere Fixierung an Bäumen, Masten oder Pfosten – ganz ohne Werkzeug.Perfekt für Funkamateure, die Wert auf Mobilität, Effizienz und einfache Handhabung legen. Durch das durchdachte Design gelingt der Auf- und Abbau deiner Antenne in wenigen Sekunden – ideal für den portablen Betrieb oder temporäre Funkstationen. Hinweis: Nicht geeignet für unsere Mini-End-Fed-Antennen. Vorteile auf einen Blick: Schnelle Befestigung von End-Fed-Antennen ohne Werkzeug Ideal für SOTA, POTA, Field Days oder temporäre Installationen Ideal für unterschiedliche Befestigungspunkte Platzsparend, leicht und ideal für unterwegs Robuste Ausführung für sicheren Halt

6,99 €*

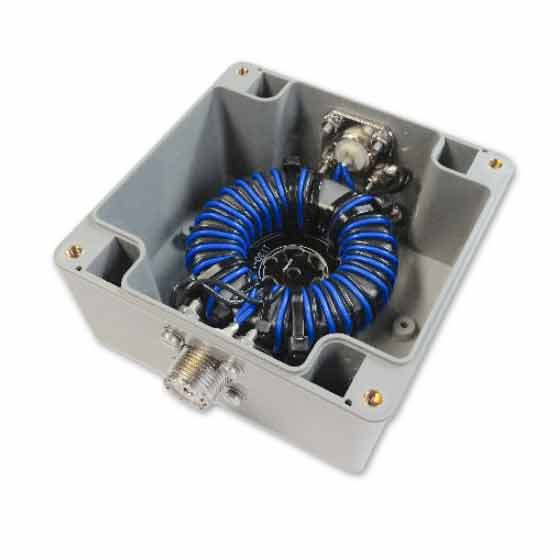

common mode filter DIY-Bausatz 1 - 30 MHz

Common mode choke DIY-Bausatz 1-30MHz bifilar

Gleichtaktfilter mit bifilaren Wicklungen für optimale Dämpfung 1-30 MHz max. 800 Watt PEP Phone Es gibt viele Arten von Common mode choke (CMC), auch Gleichtaktdrosseln oder Mantelwellensperre genannt. Der Hauptgrund für die Verwendung einer Gleichtaktdrossel (Common mode choke) ist, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Für eine optimale Filterung bieten wir Ihnen einen Common mode choke-Bausatz mit bifilaren Wicklungen an. Dieser Gleichtaktstromfilter ist für das gesamten HF-Spektrum, inklusive dem 80- und 160-Meter-Band abgestimmt. Für eine bestmögliche Leistung, auch in den unteren Frequenzbereichen, verwenden wir in diesem Bausatz einen Ringkern vom Typ FT240-31. Die Unterdrückung beträgt etwa 30 dB über das gesamte HF-Frequenzspektrum. Damit ist dieses Filter ein echter Allrounder für Funkamateure, die die Bänder von 160 Meter bis 10 Meter arbeiten wollen. Auch OMs, die sich mit LPAM (Mittelwelle) beschäftigen, können dieses Filter verwenden. Eigenschaften bifilarer Common Mode Choke Frequenzbereich: 1-30MHz Geeignet bis zu 800 Watt PEP Impedanz: 50 OHM Dieser Common Mode Filter Bausatz enthält: IP65-Gehäuse 100 x 100 x 55 mm (Polycarbonat)Ringkern FT240-31Wickeldraht 18 AWG - 4x 85cm PTFE 19 x 0,25 mm Kupfer "versilbert"Montageplatte für Ringkern4x Edelstahl M3 6mm Schrauben 4x4x Edelstahl M3 Federscheibe 4x2x PL 259 Buchse2x M3 Kabelschuhe8x Edelstahl M3 Schraube 12mm8x Edelstahl M3 Mutter8x Edelstahl M3 Unterlegscheibe8x Edelstahl M3 Zahnscheibe WICHTIG! Platzieren Sie die Gleichtaktdrossel im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne. Download Bauanleitung in Englisch

55,00 €*

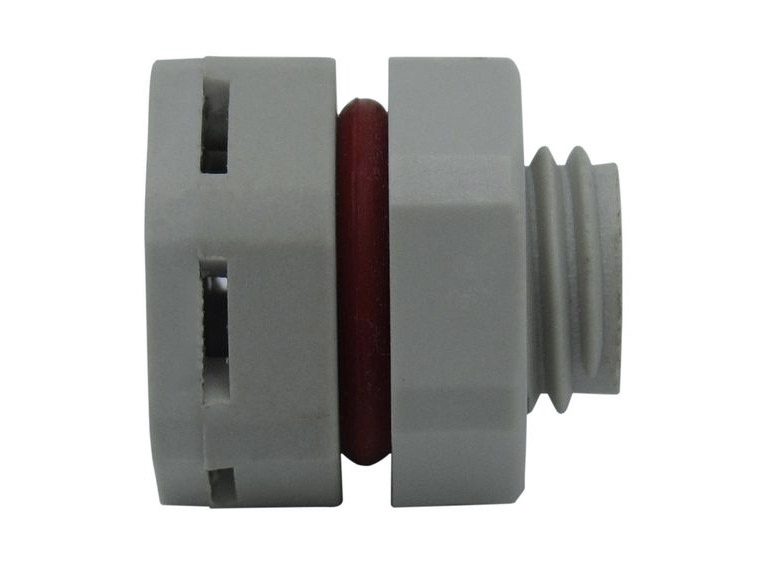

Druckausgleichsventil für End Fed Bausätze

Druckausgleichsventil für Endfed Bausätze Einfach in einem 8 mm Loch zu installieren. Dieses Druckausgleichsventil gewährleistet eine stabile Leistung bei allen Wetterbedingungen. Durch Luftdruckunterschiede in der Außenluft kann Feuchtigkeit über Anschlüsse und Buchsen in das Gehäuse eindringen. Anschlüsse und Buchsen. Im Luftdruckausgleichsventil befindet sich eine Membran, durch die Luftdruckunterschiede ausgeglichen werden. Wasserdicht, Schutzart IP66 / IP68 Für den Einsatz in BalUn- und UnUn-Gehäusen In 8mm Loch platzieren. Informationen gemäß GPSR Adresse des Herstellers: Gainta Industries Ltd. 1F., No.30 , Lane 54 , Chung Cheng Road , 23146 , Hsin Tien District , New Taipei City , Taiwan Tel : 886-2-29122561 FAX : 886-2-29122559 E-mail : gainta@gainta.com.tw ; gainta@ms22.hinet.net

4,00 €*

Details

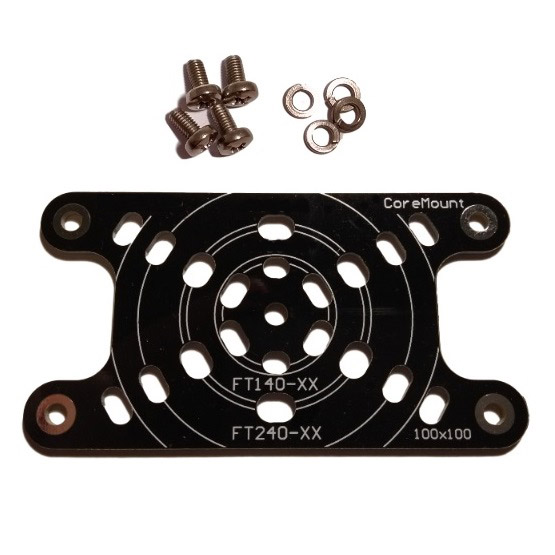

Montageplatte für Ringkerne

Montageplatte für den Ringkern im Gehäuse unserer End Fed Bausätze Diese Montageplatte ermöglicht es die Ringkerne FT240 oder FT140 fest im Gehäuse unserer End Fed Bausätze zu montieren. Damit ist der Ringkern befestigt und hängt nicht an den Drähten, lose im Gehäuse herum. Gerade bei Wind ein großer Vorteil. Die Monatgeplatte besteht aus 1,6mm starkem Leiterplattenmaterial und hat bereits die Montagelöcher für die verschiedenen Ringkerne. Das M3-Befestigungsmaterial aus Edelstahl, werden direkt mitgeliefert. Wichtig: Diese Montageplatte passt nicht in das Gehäuse der Mini-End Fed

5,00 €*

Similar Items

Druckausgleichsventil für End Fed Bausätze

4,00 €*

Details

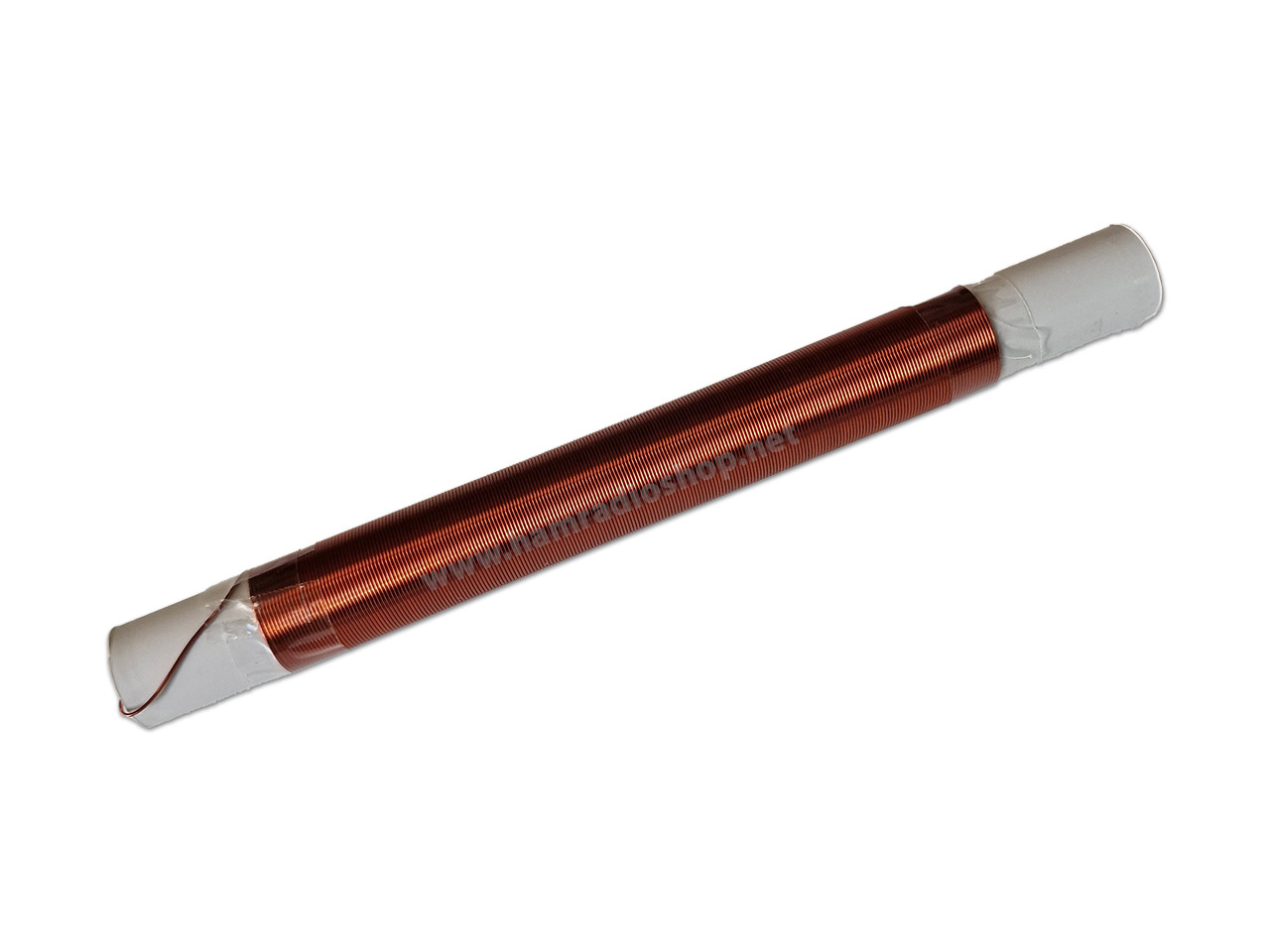

Verlängerungsspule für End Fed / EFHW Antennen

Verlängerungsspule End Fed für das 80m Band

End Fed Verlängerungsspule für das 80m Band Einzelne Verlängerungsspule für das 80m Band. Als Ersatzteil, Erweiterung oder zum experimentieren. Fertig gewickelt mit 0,6mm² Kupferlackdraht. 20mm PVC-Rohr ca. 21cm lang Ca. 110 uH Ca 20cm Schrupfschlauch.

22,00 €*

Verlänmgerungsspule 110uH für End Fed Antennen

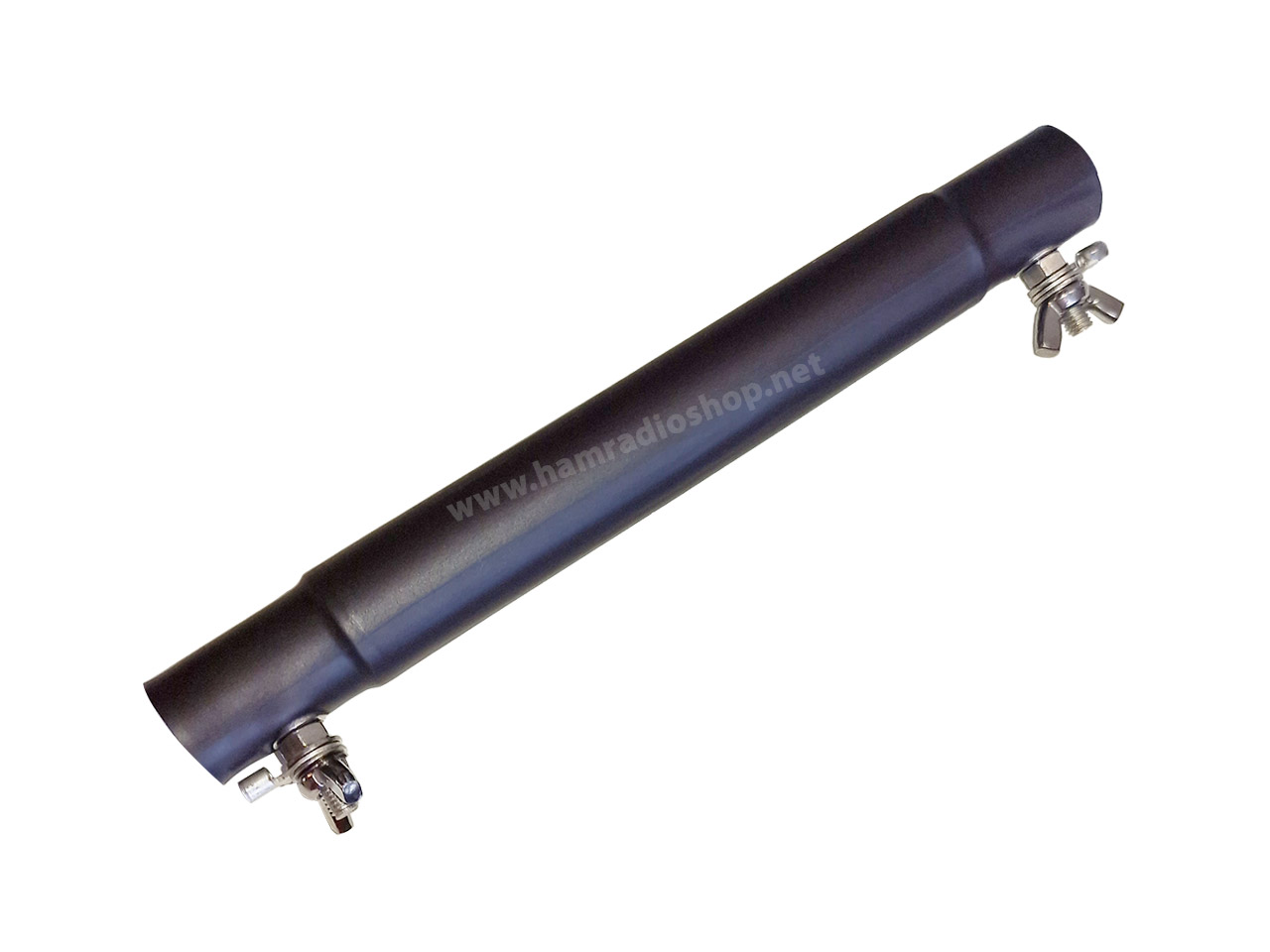

Fertige 110uH Verlängerungsspule für das 80m Band "ready to go"

Fertige 110uH Verlängerungsspule für das 80m Band "ready to go" Einzelne Verlängerungsspule für das 80m Band, beim Einsatz einer End Fed Antenne. Mithilfe dieser Spule lässt sich der resonante Frequenzbereich einer End Fed-Drahtantenne auf das 80m Band erweitern. Dadurch werden Frequenzen nutzbar, die ohne zusätzliche Induktivität oft nicht erreicht werden können. Die Spule hat ca. 110uH und kommt fertig montiert mit Schrauben, Kabelschuhen und bereits eingeschrumpft. Zum Befestigen des Antennendrahts sind Kabelschuhe und Flügelmuttern dabei. Die Verschraubungen sind aus Edelstahl. Fertig gewickelt mit 0,6mm² Kupferlackdraht. Auf 20mm PVC-Rohr ca.19cm lang, mit Schrumpfschlauch Ca. 110 uH Schrauben aus Edelstahl Getestet Adresse des Herstellers: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net Adresse der verantwortlichen Person: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net

36,50 €*

Fertige 34uH Verlängerungsspule für 40m "ready to go"

Fertige End Fed Verlängerungsspule 34uH für 40m "ready to go" Einzelne 34uH Verlängerungsspule für die 40m Band, beim Einsatz einer End Fed Antenne. Die Spule hat ca. 34uH und kommt fertig montiert mit Schrauben, Kabelschuhen und bereits eingeschrumpft. Zum Befestigen des Antennendrahts sind Kabelschuhe und Flügelmuttern dabei. Die Verschraubungen sind aus Edelstahl. Fertig gewickelt mit 0,6mm² Kupferlackdraht. Auf 20mm PVC-Rohr ca.19cm lang, mit Schrumpfschlauch Ca. 34uH Schrauben aus Edelstahl Getestet Adresse des Herstellers: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.netAdresse der verantwortlichen Person: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net

29,00 €*

End Fed Multiband Antenne für 10-12-15-17-20-(30*)-40-80-160m - 1000Watt

Sie haben keine Zeit zum Bauen einer Endfed Multiband Antenne? Kein Problem. Wir bieten Ihnen einen fertig montierte End Fed Multiband für die Bänder für 10-12-15-17-20-(30*)-40-80-160m, bis max. 1000Watt PEP Phone an. Die Antenne ist auf Bandmitte abgestimmt. Sie müssen die Antenne (wie üblich bei End Fed Antennen) nur noch minimal auf den gewünschten Bandbereich abstimmen. Diese End Fed Multiband Antenne enthält zu den Standardbauteilen folgende Teile zusätzlich: Montageplatte, Ring, Kausche, Erdanschluss, deluxe Verlängerungsspule und ein Druckausgleichventil. Gegengewicht (Counter‐poise) Falls ein Gegengewicht benötigt wird, kann man ein kurzes Stück Draht/Litze, mit der Länge von 0,05 λ an dem seitlichen Anschluss der Moskito-Antenne anschließen. Das Gegengewicht sollte dabei frei herunterhängen. Kupfer/Kevlar-Antennenlitze Diese Antennenlitze wird speziell für Antennen hergestellt. Die Litze besteht aus einem Kevlarkern mit ca. 1,1 mm2 verzinntem und feindrähtigen Kupferleitern. 1x 0,4 mm Kevlar und 24x 0,25 mm Kupfer. Die Ummantelung besteht aus schwarzem UV-beständigem PE. Der Gesamtdurchmesser beträgt ca. 2,5 mm. Die Zugfestigkeit ist ca. 50 kg. Sie erhalten eine starke, flexible und relativ leichte Antennenlitze. Typ: Multiband 1:64 Länge: ca. 46 Meter Anschluss: PL Max. Leistung: 1000Watt PEP Phone Gewicht: Ca 1100g Gehäuse: Polycarbonat mit durchsichtigem Deckel Info Für die Bänder 80m und 160m ist eine Mindesthöhe von 10m und mehr, über Grund erforderlich Die Messungen für diese Antenne wurden an zwei 12m Spiderbeammasten, in 10 Meter Höhe über dem Boden, auf offenem Feld, ohne Bebauung durchgeführt. *Tuner erforderlich Informationen gemäß Art. 19 GPSR Adresse des Herstellers: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net Adresse der verantwortlichen Person: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net

259,00 €*

Tipp

Multi Isolator Maxi 120x16x16mm

3,95 €*

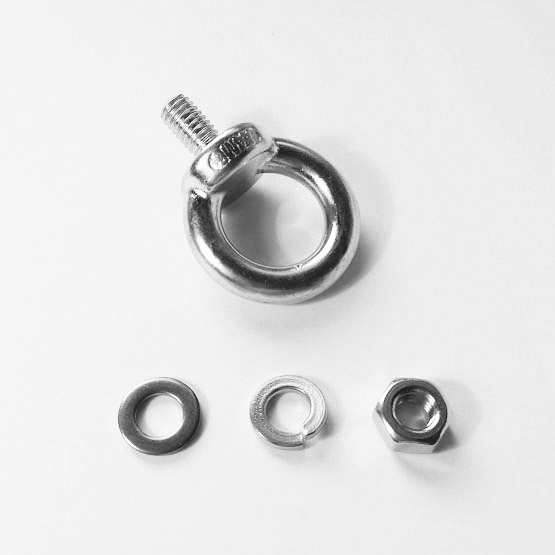

Ring M6 Edelstahl A4
