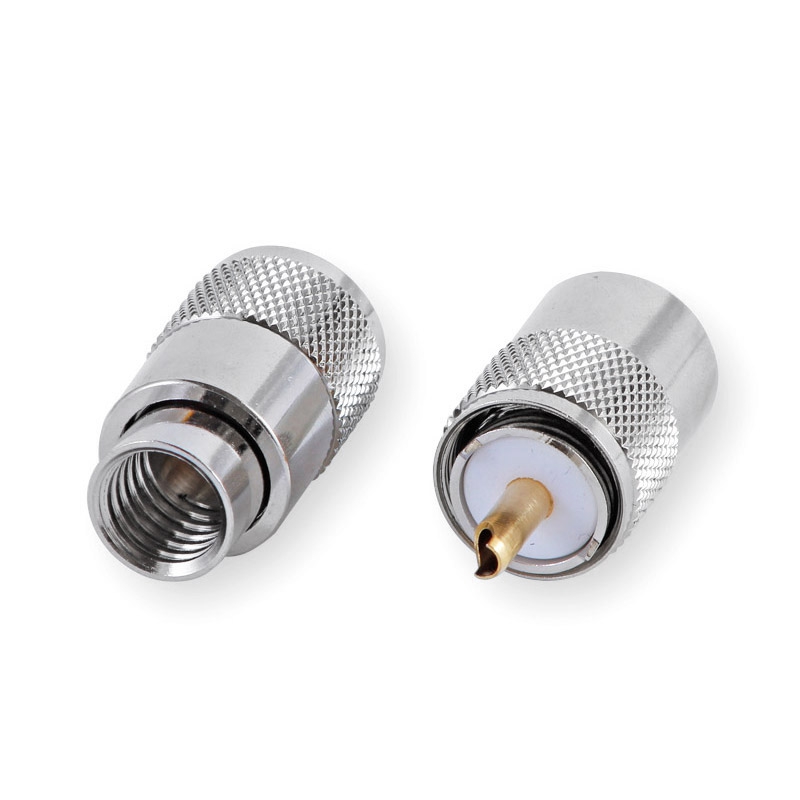

UHF PL-259 Stecker 10mm Twist

Produktinformationen "UHF PL-259 Stecker 10mm Twist"

UHF PL-259 Stecker Twist 10mm

UHF PL 259 Stecker für 10 mm Koaxialkabel wie RF 400 UF, Ultraflex 10, Hyperflex 10, RG 213, H 2000, Ecoflex 10, H 2010, u.ä. , mit PTFE Isolierung und vergoldetem Mittelkontakt.

Montage: Der Stecker wird nach dem altbekannten "Twist-on Prinzip", durch aufdrehen und anlöten des Mittelkotakts montiert.



Produktgalerie überspringen

Accessory Items

Hyperflex 10 Koaxialkabel
Das Hyperflex 10 von Messi and Paoloni wurde durch das weiterentwickelte Ultraflex 10 ersetzt.Das Koaxialkabel mit einer Stärke von 10,3 mm, das von Messi & Paoloni hergestellt wird, zeichnet sich durch seine besondere Flexibilität aus. Das HyperFlex 10 Low-Loss Koaxialkabel von Messi & Paoloni ist für den Frequenzbereich bis 10 GHz geeignet. Die HF-Leitung ist flexibel und für Anwendungen im Bereich der HF, VHF, UHF und sogar SHF geeignet. HyperFlex 10 wird mit einem Innenleiter mit 19 Drähten gefertigt. Dieser Innenleiter ist die Voraussetzung für eine bisher unbekannte Flexibilität bei 10,3 mm Kabeln.  HyperFlex 10 ist ein äußerst flexibles und dämpfungsarmes Koaxialkabel für die meisten Anwendungen in der Funktechnik. Aufgrund seiner doppelten Schirmung (Folie und engmaschiges Geflecht) ist es mit 105 dB gegen Störstrahlung geschirmt. Ein mithilfe von 24 Spulen sorgfältig gearbeitetes Geflecht, umschließt die kunststoff- und kupferbeschichtete Aluminiumfolie. Der optische Bedeckungsgrad beträgt 78%. Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Warum sollten Sie Hyperflex 10 wählen?Das flexibelste 10,3mm Kabel, perfekt für enge Biegungen und Rotorantennen.Die besten Dämpfungswerte für ein 10,3-mm-Koaxialkabel mit Litzenleiter.Bestes Geschwindigkeitsverhältnis im Koaxialbereich: 87% ! Hervorragende Leistungen mit geringem Signalverlust auch bei höheren Frequenzen und großen Längen.Eigenschaften Hyperflex 10 Sehr flexibel Auch für Rotorbetrieb geeignet Innenleiter mit 19 Drähten Durch den modernen Aufbau selbst für Frequenzen bis 10 GHz geeignet UV-beständig Es können viele RG-213 übliche Antennenstecker genutzt werden. Technische Daten: Kabelaufbau: Innenleiterreines Kupfer 99,99%, 19 x 0,59 mm, Ø 3,0 mm  Dielektrikum: dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm ± 0,05 Außenleiter 1: Kupferbeschichtete Aluminiumfolie, Kunststoff beschichtet Außenleiter 2: Kupfergeflecht,  opt. Bedeckung 78%   168 Drähte  Außenhaut: PVC, hoch flexibel, Ø 10,3 mm ± 0,15 mm UV-resistent  Gewicht: 11,1 kg / km Farbe: Schwarz Mechanische Eigenschaften Biegeradius: 80 mm Verlegeradius: 40 mm Temperaturbereich: Betrieb-55°C - +85°C / Installation:-40°C - +60°C Gewicht: 11,1 kg / 100 m Elektrische Eigenschaften: Widerstand DC Außenleiter: 12 Ω / km  Innenleiter:3,6 Ω / km   Kapazität: 78 pF / m ± 2 Verkürzungsfaktor: 87%  siehe unten Wellenwiderstand:50 Ω ± 3 Spitzenspannung(Sparktest):8 kV Klasse A++ Schirmungsmaß: 100 - 2000 MHz >105 dB Alle weiten daten finden Sie hier: Hyperflex 10 Datenblatt vom Hersteller Messi & Paoloni als PDF Informationen gemäß Art. 19 GPSRHersteller: Messi&PaoloniHerstellername: Messi & Paoloni SrlHandelsname: Messi & PaoloniAdresse: Via Giovanni Conti 1 - 60131 ANCONA, ItalyE-Mail: web@messi.itWebseite: https://messi.it/Verantwortliche Person:Name: Messi & Paoloni SrlAdresse: Via Giovanni Conti 1 - 60131 ANCONA, ItalyE-Mail: web@messi.itWebseite: https://messi.it/

4,55 €*

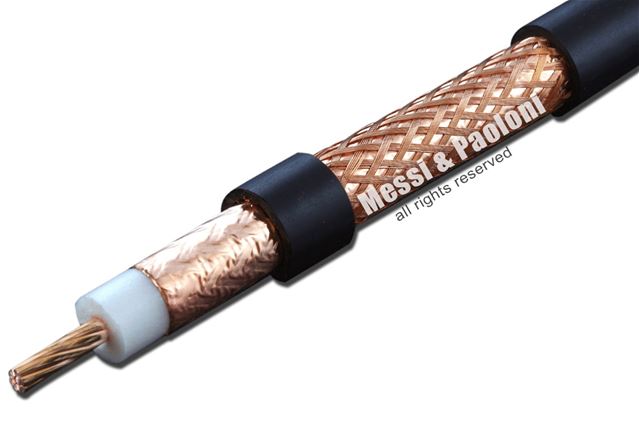

Ultraflex 10 Meterware
Ultraflex 10 ist ein Hochleistungs-Koaxialkabel aus dem Hause Messi & Paoloni (Italien). Es wurde speziell für und anspruchsvolle Funkamateure und professionelle Anwendungen bis zu 8GHz entwickelt. Mit hervorragender Dämpfungsleistung, hoher Flexibilität und maximaler Abschirmung von 105dB ist es die perfekte Lösung für stationäre und mobile HF-Installationen.Der Innenleiter von Ultraflex 10 besteht aus flexibler Kupferlitze (7 x 1 mm), der Außenleiter aus 100-prozentig überlappender Kupferfolie und einem Kupfergeflecht aus 144 Drähten. Die Kupferfolie ist auf der Innenseite mit PE beschichtet. Die Außenisolierung von Ultraflex 10 besteht aus elastischem, UV-stabilisiertem PVC.Besondere Merkmale: Sehr geringe Dämpfung – optimal für lange Kabelstrecken Extrem flexibel – ideal für Rotorantennen, enge Bauräume oder mobile Anwendungen Hervorragende Abschirmung – sicherer Schutz vor HF-Störungen und Mantelwellen Steckertauglich: Kompatibel mit gängigen Steckern (N, PL, SMA, BNC für 10,3 mm) Made in Italy – höchste Verarbeitungsqualität von Messi & PaoloniTechnische Daten:Impedanz: 50 OhmAußendurchmesser: 10,3 mmInnenleiter: Reines Kupfer (99,99 %), 7 x 1,0 mm Litze, Ø 2,9 mm ± 0,15Dielektrikum: Gasgeschäumtes Polyethylen (PE), Ø 7,3 mmAbschirmung: 1. Schicht: Kupfer-PE-Folie (100 % Bedeckung)2. Schicht: Geflecht aus blankem Kupfer (144 Drähte, 71 % Bedeckung)Gesamte Abschirmung: >105 dBAußenmantel: UV-beständiges PVCBiegeradius: 40 mmBetriebstemperatur: –40 °C bis +70 °CGewicht: ca. 13 kg pro 100 mDämpfungswerte (bei 100 m Kabellänge):@ 50 MHz: 2,7 dB@ 100 MHz: 3,9 dB@ 200 MHz: 5,7 dB@ 400 MHz: 8,3 dB@ 800 MHz: 12,1 dB@ 1000 MHz: 13,8 dB@ 2400 MHz: 23,7 dBMaximale Belastbarkeit (CW bei 40°C):2437 W @ 28 MHz1049 W @ 144 MHz587 W @ 430 MHzTypische EinsatzbereicheAmateurfunk (HF, VHF, UHF) Kurzwellenbetrieb Satellitenkommunikation Professioneller FunkbetriebMess- und Prüftechnik SDR-Transceiver und -EmpfängerWarum Ultraflex 10?Wenn maximale Leistung und minimale Verluste gefragt sind, ist das neue Ultraflex 10 die erste Wahl. Seine Kombination aus geringer Dämpfung, mechanischer Flexibilität und industrietauglicher Qualität macht es zum idealen Koaxialkabel für Amateurfunk und sogar professionelle Funklösungen. Das offizielle Datenblatten erhalten Sie hier: Datenblatt -------------------------------------------------------------------------------------- Informationen gemäß Art. 19 GPSRHersteller: Messi&PaoloniHerstellername: Messi & Paoloni SrlHandelsname: Messi & PaoloniAdresse: Via Giovanni Conti 1 - 60131 ANCONA, ItalyE-Mail: web@messi.itWebseite: https://messi.it/Verantwortliche Person:Name: Messi & Paoloni SrlAdresse: Via Giovanni Conti 1 - 60131 ANCONA, ItalyE-Mail: web@messi.itWebseite: https://messi.it/

Ab 4,55 €*
vorher 4,75 €*
RF 400 UF-PVC - Siva
SIVA RF 400 UF-PVC low loss Koaxialkabel 10,3 mm Das RF400 UF ist eine sehr gute Alternative in der 10,3mm Koaxialkabelklasse und für den Frequenzbereich bis 3 GHz geeignet. Dieses doppelt geschirmte Koaxkabel, hat eine geringe Dämpfung und gute Flexibilität. Der Innenleiter wird aus 7x1mm Drähten gefertigt. Das Geflecht, umschließt die kunststoffbeschichtete Kupferfolie, mit einem Bedeckungsgrad von 78%.  Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Eigenschaften Sehr flexibel Für Rotorbetrieb geeignet Innenleiter mit 7 Drähten (7x1mm) Für Frequenzen bis 3 GHz geeignet UV-beständig Es können viele RG-213 übliche Antennenstecker genutzt werden. Schirmung: > 80dB (100-900 MHz)> 70dB (900-2000 MHz)> 60dB (2000-3000 MHz) Kabelaufbau: Innenleiter: Kupfer, 7x1,0 mm, Ø 2,9 mm ± 0,05Dielektrikum: PE geschäumt, PEG Ø 7,3 mmAußenleiter 1: Kupferfolie, kunststoff beschichtetAußenleiter 2: Kupfergeflecht, opt. Bedeckung 73%, 112 Drähte Außenhaut: PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent Kabelgewicht: Kilogram per Kilometer: Kupfer: 81.0 kg / km Kunststoff: 63.8 kg / km Gesammt: 144.8 kg / km Dämpfung bei 20°C (dB x 100 meters) 5 MHz - 1.1dB10 MHz - 1.5dB50 MHz - 2.9dB200 MHz - 6.0dB500 MHz -10.3dB800 MHz - 13.2dB1000 MHz - 15.0dB3000 MHz - 28.1dB Komplettes Datenblatt: Download

Ab 2,85 €*
