Hyperflex 10 Koaxialkabel

Produktinformationen "Hyperflex 10 Koaxialkabel"

Das Hyperflex 10 von Messi and Paoloni wurde durch das weiterentwickelte Ultraflex 10 ersetzt.

Das Koaxialkabel mit einer Stärke von 10,3 mm, das von Messi & Paoloni hergestellt wird, zeichnet sich durch seine besondere Flexibilität aus.

Das HyperFlex 10 Low-Loss Koaxialkabel von Messi & Paoloni ist für den Frequenzbereich bis 10 GHz geeignet. Die HF-Leitung ist flexibel und für Anwendungen im Bereich der HF, VHF, UHF und sogar SHF geeignet.

HyperFlex 10 wird mit einem Innenleiter mit 19 Drähten gefertigt. Dieser Innenleiter ist die Voraussetzung für eine bisher unbekannte Flexibilität bei 10,3 mm Kabeln.

HyperFlex 10 ist ein äußerst flexibles und dämpfungsarmes Koaxialkabel für die meisten Anwendungen in der Funktechnik. Aufgrund seiner doppelten Schirmung (Folie und engmaschiges Geflecht) ist es mit 105 dB gegen Störstrahlung geschirmt.

Ein mithilfe von 24 Spulen sorgfältig gearbeitetes Geflecht, umschließt die kunststoff- und kupferbeschichtete Aluminiumfolie. Der optische Bedeckungsgrad beträgt 78%.

Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

Warum sollten Sie Hyperflex 10 wählen?

  • Das flexibelste 10,3mm Kabel, perfekt für enge Biegungen und Rotorantennen.
  • Die besten Dämpfungswerte für ein 10,3-mm-Koaxialkabel mit Litzenleiter.
  • Bestes Geschwindigkeitsverhältnis im Koaxialbereich: 87% !
  • Hervorragende Leistungen mit geringem Signalverlust auch bei höheren Frequenzen und großen Längen.

Eigenschaften Hyperflex 10

  • Sehr flexibel
  • Auch für Rotorbetrieb geeignet
  • Innenleiter mit 19 Drähten
  • Durch den modernen Aufbau selbst für Frequenzen bis 10 GHz geeignet
  • UV-beständig
  • Es können viele RG-213 übliche Antennenstecker genutzt werden.

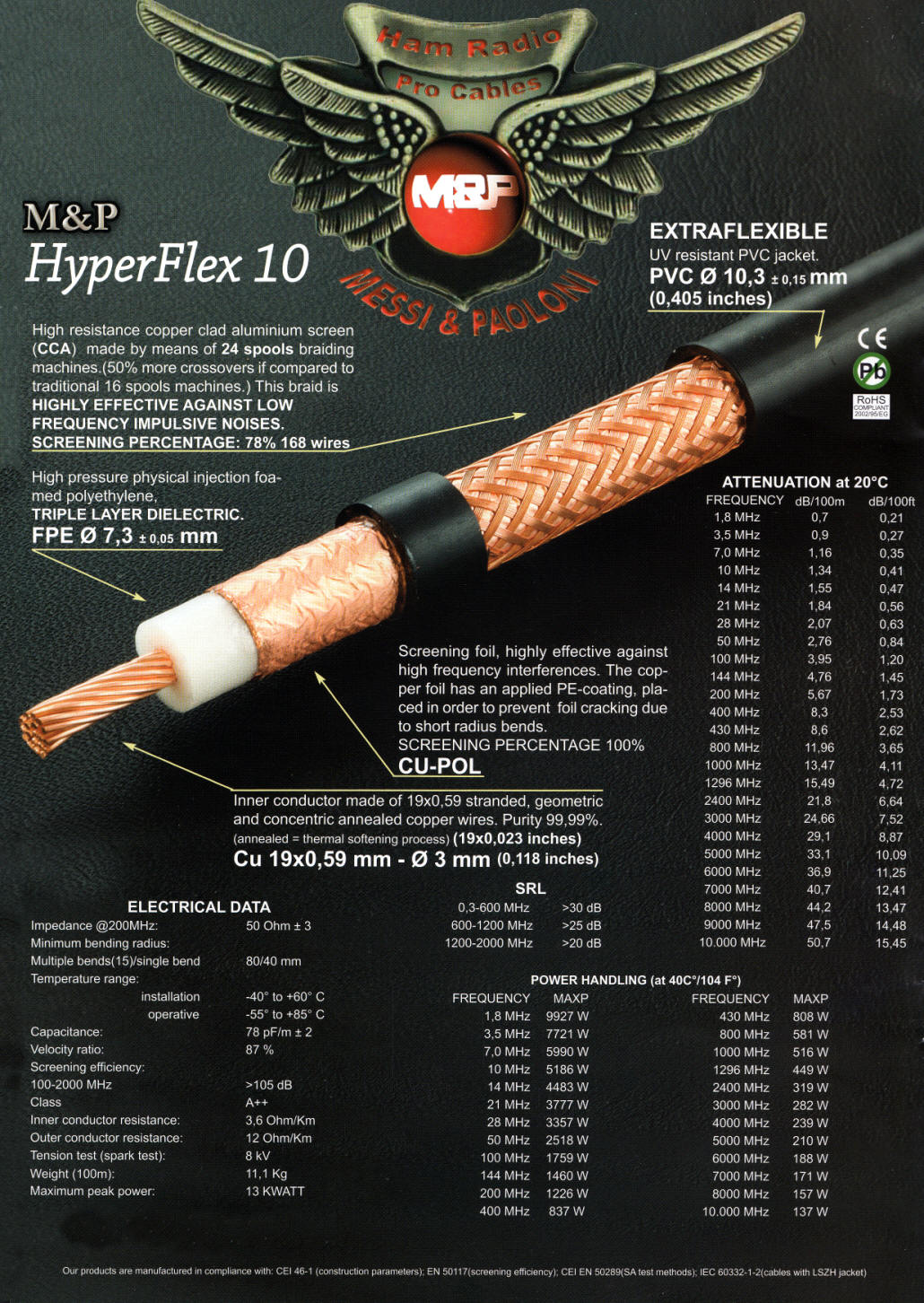

Technische Daten:

  • Kabelaufbau: Innenleiterreines Kupfer 99,99%, 19 x 0,59 mm, Ø 3,0 mm
  • Dielektrikum: dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm ± 0,05
  • Außenleiter 1: Kupferbeschichtete Aluminiumfolie, Kunststoff beschichtet
  • Außenleiter 2: Kupfergeflecht,  opt. Bedeckung 78%   168 Drähte
  • Außenhaut: PVC, hoch flexibel, Ø 10,3 mm ± 0,15 mm UV-resistent
  • Gewicht: 11,1 kg / km
  • Farbe: Schwarz

Mechanische Eigenschaften

  • Biegeradius: 80 mm
  • Verlegeradius: 40 mm
  • Temperaturbereich: Betrieb-55°C - +85°C / Installation:-40°C - +60°C
  • Gewicht: 11,1 kg / 100 m

Elektrische Eigenschaften:

  • Widerstand DC
  • Außenleiter: 12 Ω / km
  • Innenleiter:3,6 Ω / km
  • Kapazität: 78 pF / m ± 2
  • Verkürzungsfaktor: 87%  siehe unten
  • Wellenwiderstand:50 Ω ± 3
  • Spitzenspannung(Sparktest):8 kV Klasse A++
  • Schirmungsmaß: 100 - 2000 MHz >105 dB

Alle weiten daten finden Sie hier:

Hyperflex 10 Datenblatt vom Hersteller Messi & Paoloni als PDF
