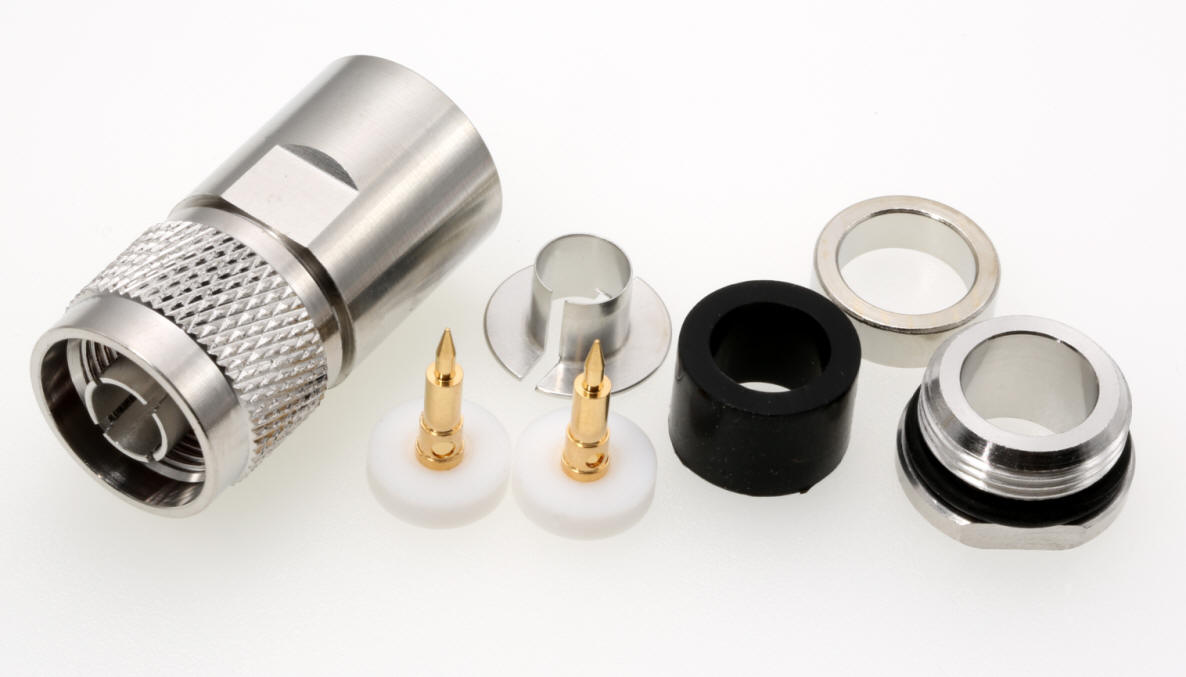

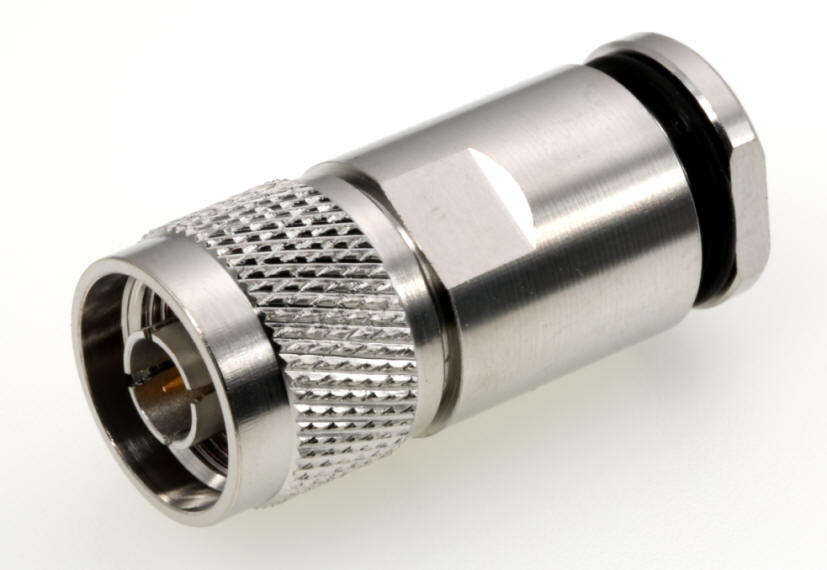

N-Stecker Spezial 10 mm

Diese Kabelschere von Messi&Paoloni zum Abschneiden oder konfektionieren von Koaxialkabeln. Diese Kabelschere schneidet Kabel bis zu 12mm Stärke wie zu Beispiel: RG58, H 155, Hyperflex 5, Ultraflex 7, Hyperflex 10, RG213 und viele mehr, ohne dass sich der Mittelleiter bzw. das Kabel verformt. Die Kabelschere liegt sehr gut in der Hand und man hat gerade beim konfektionieren beste Kontrolle. Man fühlt die unterschiedlichen Schichten des Koaxialkabels und kann somit exakt den gewünschten Teil des Kabel beschneiden. Wer die Schere im Einsatz sehen möchte, kann das hier tun: https://www.youtube.com/watch?v=VV5w5pvpnAA

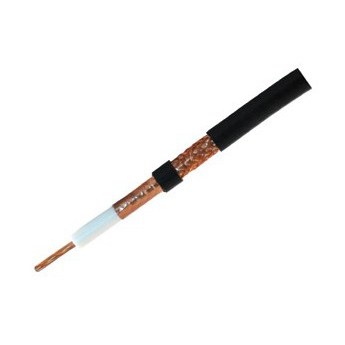

SIVA RF 400 UF-PVC low loss Koaxialkabel 10,3 mm Das RF400 UF ist eine sehr gute Alternative in der 10,3mm Koaxialkabelklasse und für den Frequenzbereich bis 3 GHz geeignet. Dieses doppelt geschirmte Koaxkabel, hat eine geringe Dämpfung und gute Flexibilität. Der Innenleiter wird aus 7x1mm Drähten gefertigt. Das Geflecht, umschließt die kunststoffbeschichtete Kupferfolie, mit einem Bedeckungsgrad von 78%.  Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Eigenschaften Sehr flexibel Für Rotorbetrieb geeignet Innenleiter mit 7 Drähten (7x1mm) Für Frequenzen bis 3 GHz geeignet UV-beständig Es können viele RG-213 übliche Antennenstecker genutzt werden. Schirmung: > 80dB (100-900 MHz)> 70dB (900-2000 MHz)> 60dB (2000-3000 MHz) Kabelaufbau: Innenleiter: Kupfer, 7x1,0 mm, Ø 2,9 mm ± 0,05Dielektrikum: PE geschäumt, PEG Ø 7,3 mmAußenleiter 1: Kupferfolie, kunststoff beschichtetAußenleiter 2: Kupfergeflecht, opt. Bedeckung 73%, 112 Drähte Außenhaut: PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent Kabelgewicht: Kilogram per Kilometer: Kupfer: 81.0 kg / km Kunststoff: 63.8 kg / km Gesammt: 144.8 kg / km Dämpfung bei 20°C (dB x 100 meters) 5 MHz - 1.1dB10 MHz - 1.5dB50 MHz - 2.9dB200 MHz - 6.0dB500 MHz -10.3dB800 MHz - 13.2dB1000 MHz - 15.0dB3000 MHz - 28.1dB Komplettes Datenblatt: Download

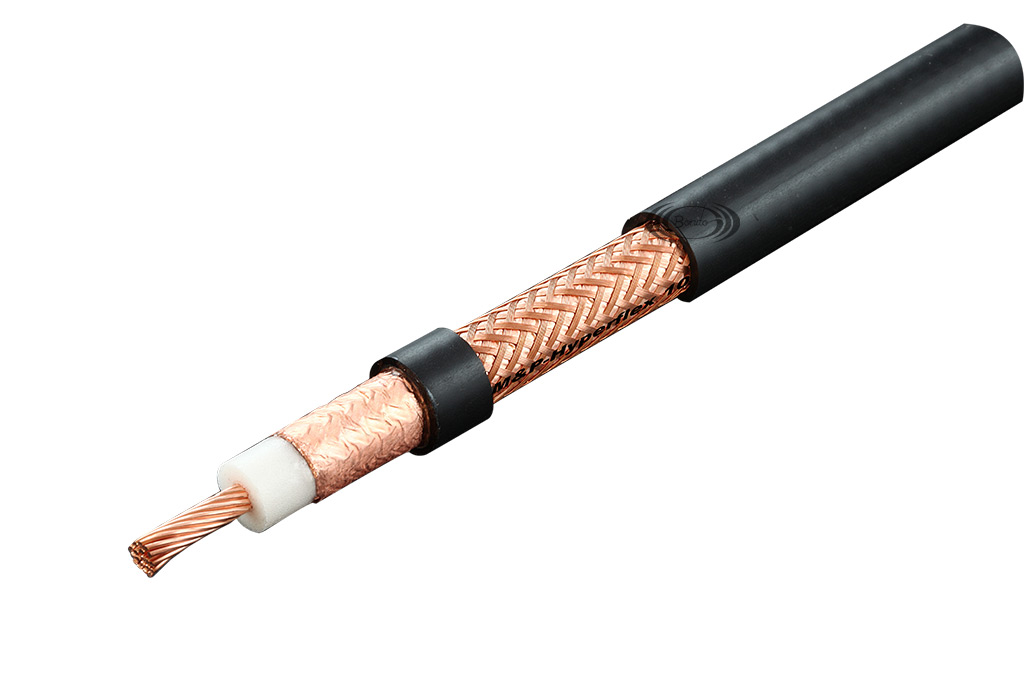

HyperFlex 10 Die Innovation der Flexibilität bei 10 mm-Koaxialkabel aus dem Hause Messi & Paoloni. Das HyperFlex 10 Low-Loss Koaxialkabel von Messi & Paoloni ist für den Frequenzbereich bis 10 GHz geeignet. Die HF-Leitung ist flexibel und für Anwendungen im Bereich der HF, VHF, UHF und sogar SHF geeignet. HyperFlex 10 wird mit einem Innenleiter mit 19 Drähten gefertigt. Dieser Innenleiter ist die Voraussetzung für eine bisher unbekannte Flexibilität bei 10,3 mm Kabeln.  HyperFlex 10 ist ein Koaxialkabel für die meisten Anwendungen in der Funktechnik: Es ist sehr flexibel, dämpfungsarm und aufgrund seiner doppelten Schirmung (Folie und engmaschiges Geflecht) mit 105dB gegen Störstrahlung geschirmt. Ein mithilfe von 24 Spulen sorgfältig gearbeitetes Geflecht, umschließt die kunststoff- und kupferbeschichtete Aluminiumfolie. Der optische Bedeckungsgrad beträgt 78%. Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Eigenschaften Hyperflex 10 Sehr flexibel Auch für Rotorbetrieb geeignet Innenleiter mit 19 Drähten Durch den modernen Aufbau selbst für Frequenzen bis 10 GHz geeignet UV-beständig Es können viele RG-213 übliche Antennenstecker genutzt werden. Technische Daten: Kabelaufbau: Innenleiterreines Kupfer 99,99%, 19 x 0,59 mm, Ø 3,0 mm  Dielektrikum: dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm ± 0,05 Außenleiter 1: Kupferbeschichtete Aluminiumfolie, Kunststoff beschichtet Außenleiter 2: Kupfergeflecht,  opt. Bedeckung 78%   168 Drähte  Außenhaut: PVC, hoch flexibel, Ø 10,3 mm ± 0,15 mm UV-resistent  Gewicht: 11,1 kg / km Farbe: Schwarz Mechanische Eigenschaften Biegeradius: 80 mm Verlegeradius: 40 mm Temperaturbereich: Betrieb-55°C - +85°C / Installation:-40°C - +60°C Gewicht: 11,1 kg / 100 m Elektrische Eigenschaften: Widerstand DC Außenleiter: 12 Ω / km  Innenleiter:3,6 Ω / km   Kapazität: 78 pF / m ± 2 Verkürzungsfaktor: 87%  siehe unten Wellenwiderstand:50 Ω ± 3 Spitzenspannung(Sparktest):8 kV Klasse A++ Schirmungsmaß: 100 - 2000 MHz >105 dB Alle weiten daten finden Sie hier: Hyperflex 10 Datenblatt vom Hersteller Messi & Paoloni als PDF
