Pigtail Kabel PL-PL 5mm

9,00 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-5 Tage

Pigtaillänge

50cm

75cm

100cm

Produktnummer: 0106-1

Produktinformationen "Pigtail Kabel PL-PL 5mm"

Pigtail Kabel PL-PL (UHF-UHF)

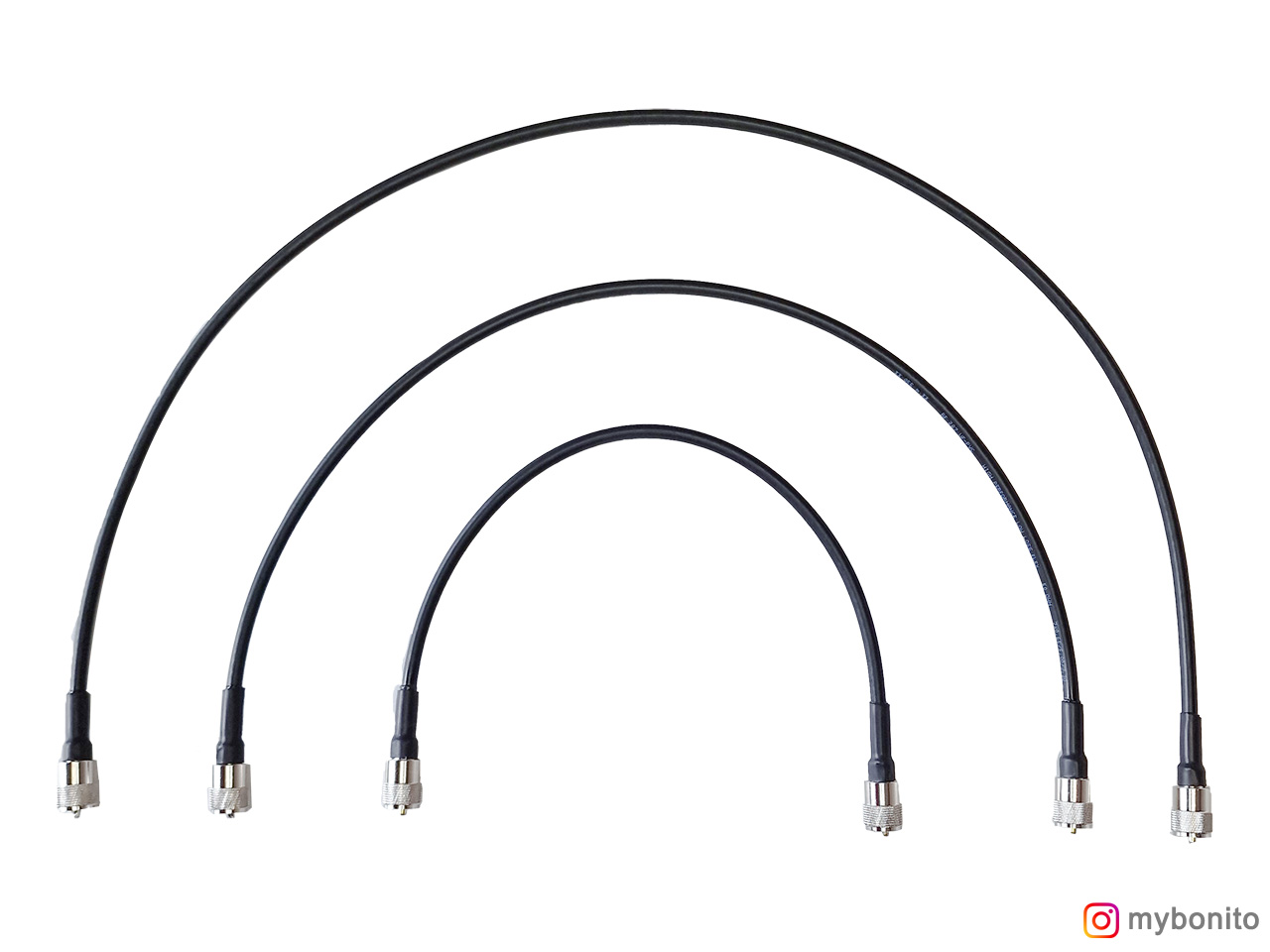

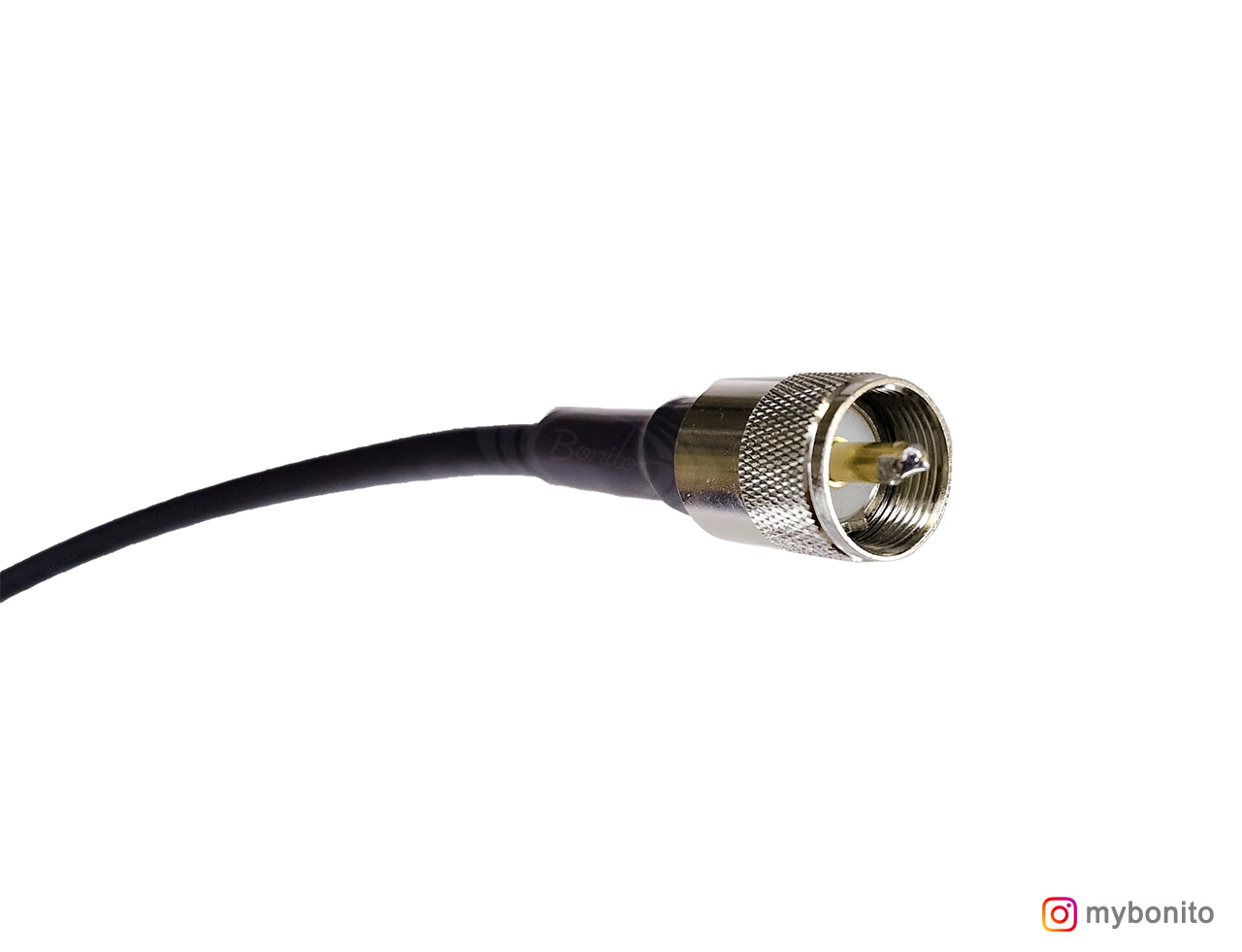

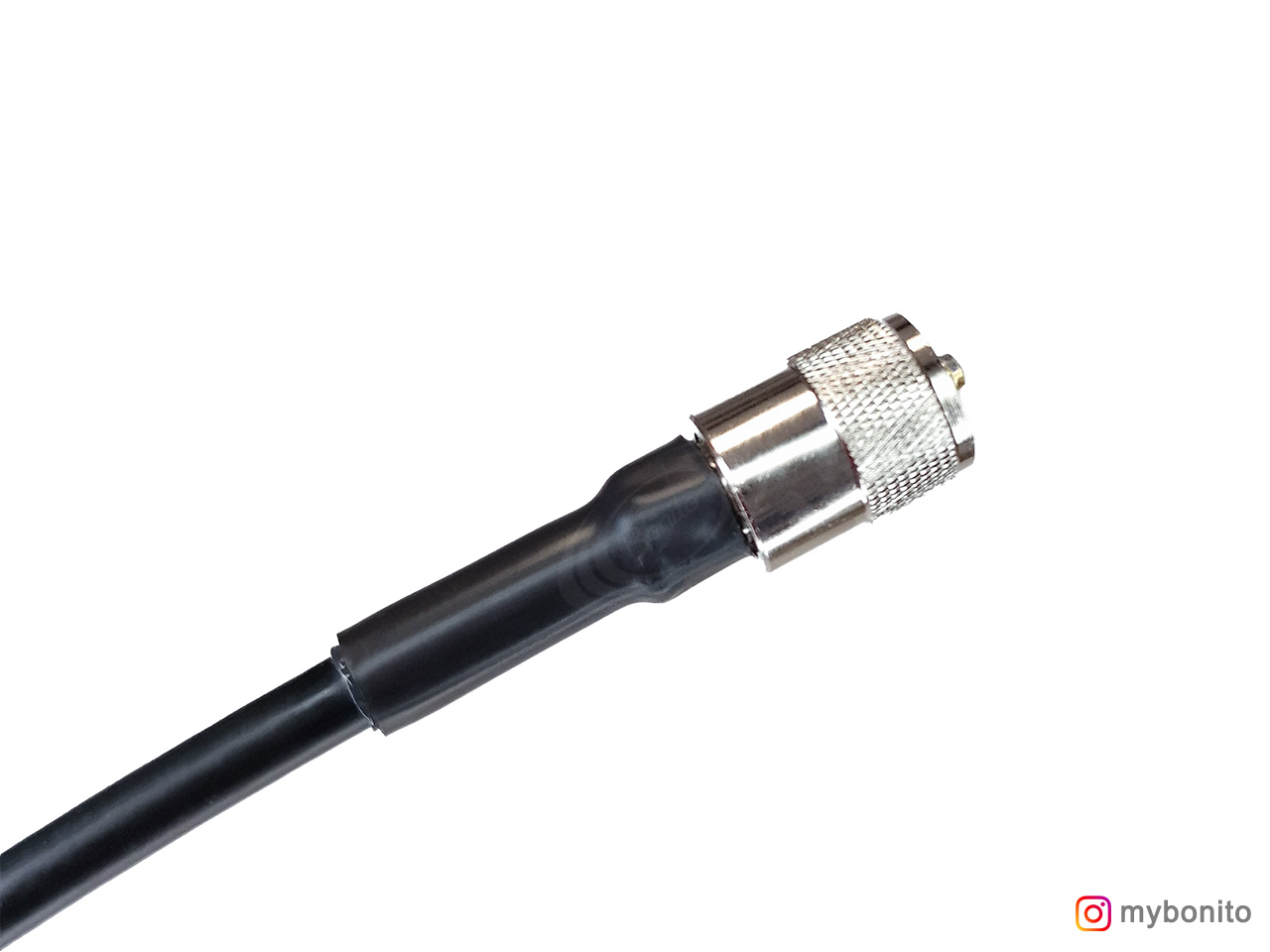

Preisgünstige Pigails aus HF 214 UF von SIVA (ähnlich H155)., Durchmesser 5,4mm. Das Pigtail hat twisted PL-Stecker mit PTFE. Schrumpfschlauch mit Kleber als Knickschutz. Längen: 50, 75 oder 100cm.

Optimal z.B. für SWR-Meter usw.

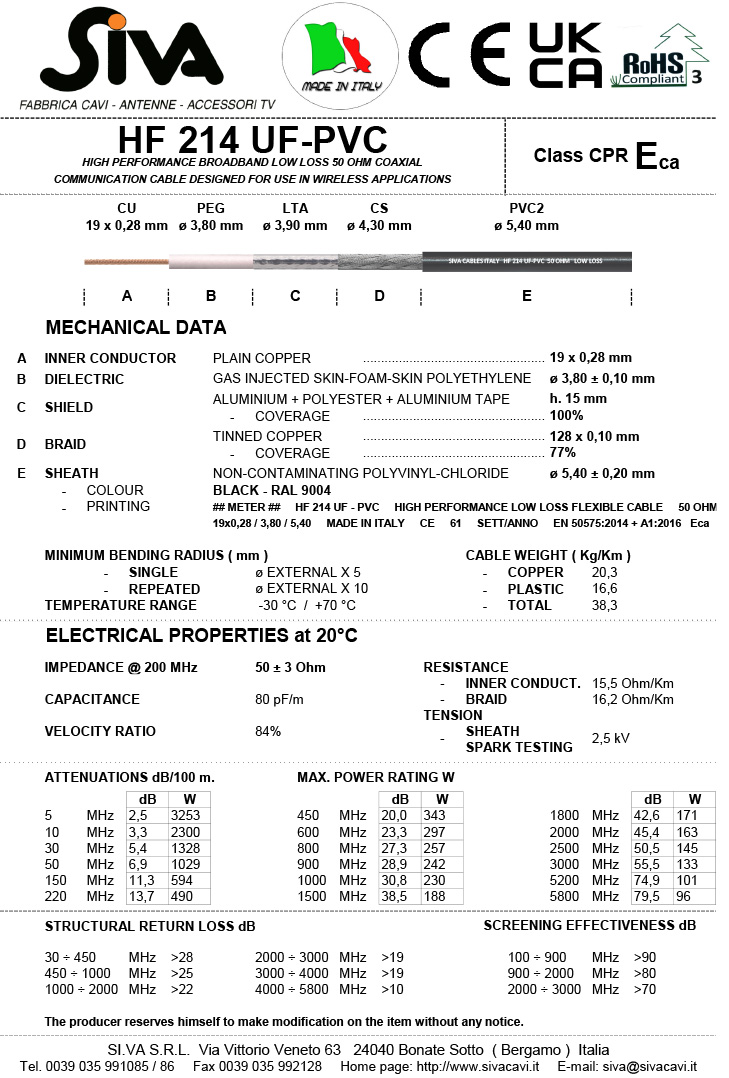

Technische Daten des SIVA HF214UF

Farbe: schwarz
UV-Beständigkeit: UV-beständig
Impedanz: 50 ± 2 Ohm
Innenleiter: 19 x 0,28 mm
Dielektrikum: Gas inj. PE 3,9 mm
Außenleiter:
1. Alufolie 0,008-0,03 x 18 mm AL-PET-AL 2 mm überlappend
2. Kupfergeflecht 77% 128x 0,1 mm;
Außenisolierung: PVC, 5,4 mm, UV-beständig
Verkürzungsfaktor: 0,81 siehe unten
Kapazität: 82 ± 2 pF/m
Schirmung bis 900MHz: >90 dB
Biegeradius (min): 35 mm
Temperaturbereich: -30 / +70°C
Widerstand Innenleiter: 1,5 Ohm / 100 m
Schleifenwiderstand: 1,6 Ohm / 100 m
Kupferanteil: 20,3 kg / km
Gewicht: 38,3 kg / km
