Mini End Fed Multiband Antenne

130,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Betriebsferien: Kein Versand bis zum 20.9.2024

Bitte beachten Sie, dass wir uns in der Zeit vom 06.09.2024 bis 20.09.2024 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Auslieferungen können daher erst wieder nach dem 20.09.2024. ausgeführt werden. Wir danken für Ihr Verständnis.

Bänder:

  • 0657-5
Mini End Fed Multiband Antenne Sie haben keine Zeit zum Bauen einer Mini End... mehr
Produktinformationen "Mini End Fed Multiband Antenne"

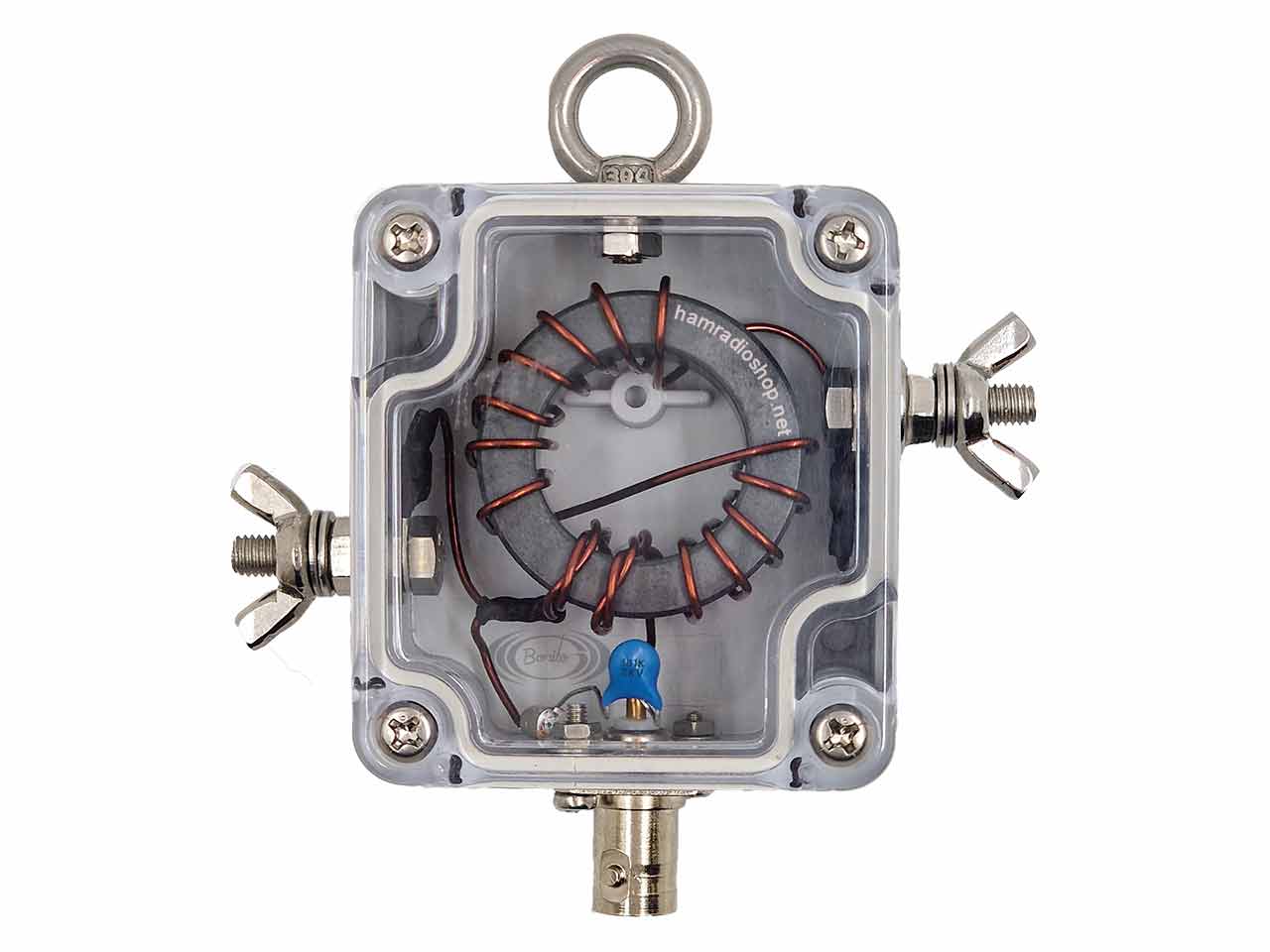

Mini End Fed Multiband Antenne

Sie haben keine Zeit zum Bauen einer Mini End Fed Multiband Antenne?

Kein Problem. Wir bieten Ihnen eine fertige End Fed Multiband Antenne 1:49 für die Bänder 10-15-20-40m oder 10-15-20-40-80m bis 100 Watt PEP Phone an. Die Antenne ist auf Bandmitte abgestimmt. Sie müssen die Antenne (wie üblich) nur noch minimal auf den gewünschten Bandbereich abstimmen.

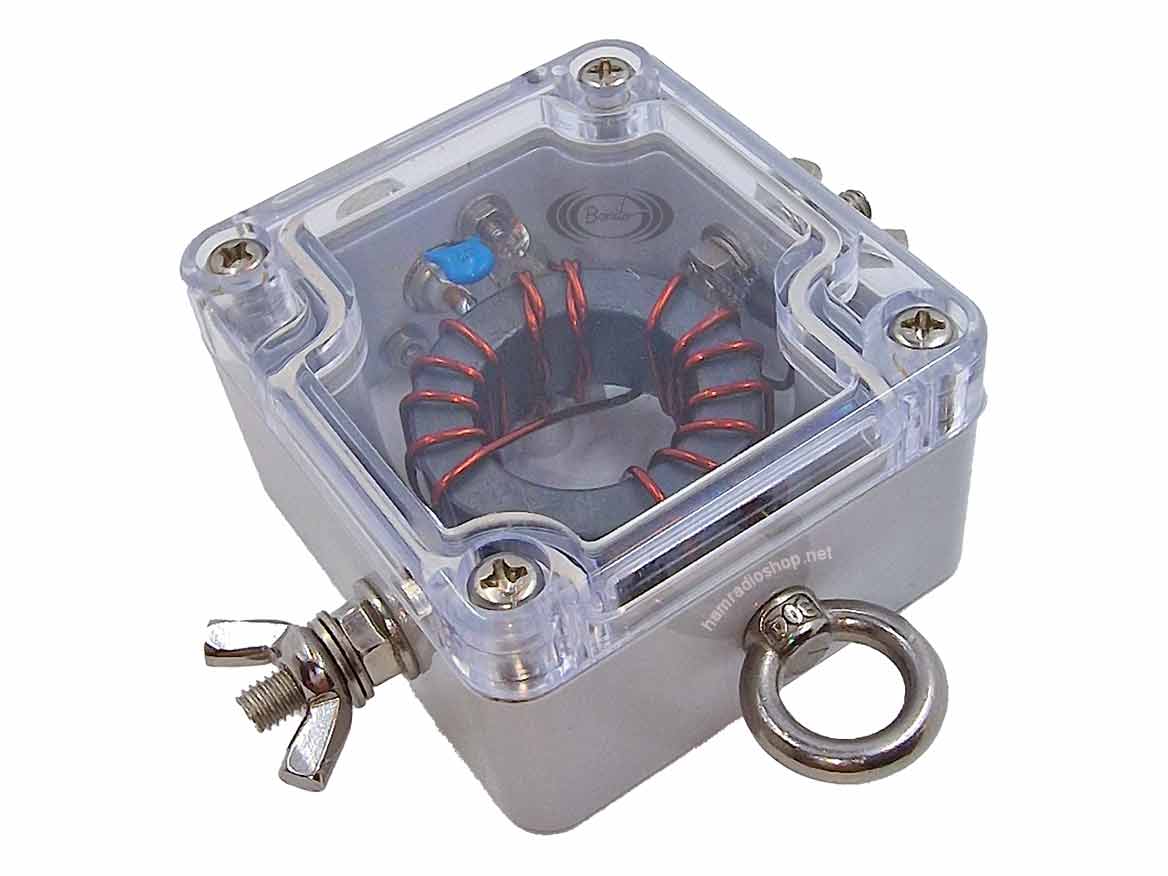

Die Mini Endfed ist eine kleine End Fed Antennen Lösung für den Portabelinsatz, auf Reisen, QRP, POTA, IOTA, SOTA (Summit on the Air) oder DX Expeditionen usw. Das IP65 geschütze Gehäuse aus Polcarbonat mit einer Größe von nur 64x58x35 mm, lässt sich leicht in der Tasche oder im Rucksack verstauen, ist aber auch robust genug für die stationäre Montage. Das Gewicht beträgt etwa 400-500 Gramm, je nach Strahlerlänge. Die Mini End Fed passt ideal zu der neuen Generation von kleinen Multiband/Multimode-QRP-Transceivern wie dem Icom IC-705, Xiegu G90 oder X6100, LAB 599 TX500 oder dem Yaesu FT-817/818 oder anderen Trasceivern bis 100Watt Leistung.

Diese Mini End Fed Antenne enthält zu den Standardbauteilen folgende Teile zusätzlich: Kausche, Erdanschluss, deluxe Verlängerungsspule

Gegengewicht (Counter‐poise)

Falls ein Gegengewicht benötigt wird, kann man ein kurzes Stück Draht/Litze, mit der Länge von 0,05 λ an dem seitlichen Anschluss der Moskito-Antenne anschließen. Das Gegengewicht sollte dabei frei herunterhängen.

Diese Mini End Fed Multiband Antenne wird mit der Antennenlitze Ihrer Wahl geliefert:

Standard Antennenlitze:
Diese Antennenlitze besteht aus 1,0 mm2 feindrähtiger Kupferleiter mit einer schwarzen PVC Isolierung. Der Gesamtdurchmesser beträgt etwa 2 mm. Ideal für Experimente oder Urlaubsantennen. Da der Kern nur aus Kupfer besteht, wird sich diese Litze mit der Zeit immer etwas längen und somit dünner werden. Die Zugfestigkeit dieser Antennenlitze ist begrenzt.

Kupfer/Kevlar-Antennenlitze
Diese Antennenlitze wird speziell für Antennen hergestellt. Die Litze besteht aus einem Kevlarkern mit ca. 1,1 mm2 verzinntem und feindrähtigen Kupferleitern. 1x 0,4 mm Kevlar und 24x 0,25 mm Kupfer. Die Ummantelung besteht aus schwarzem UV-beständigem PE. Der Gesamtdurchmesser beträgt ca. 2,5 mm. Die Zugfestigkeit ist ca. 50 kg. Sie erhalten eine starke, flexible und relativ leichte Antennenlitze.

 Technische Daten

  • Typ: Multiband
  • Länge: ca. 12 (10-40m) oder 23 Meter (10-80m)
  • Anschluss: BNC
  • Max. Leistung: 100Watt PEP Phone
  • Gewicht: ca 250g

INFO

Für das 80m Band ist eine Mindesthöhe von 10m über Grund erforderlich.

Die Messungen für diese Antenne wurden an zwei 12m Spiderbeammasten, in 10 Meter Höhe über dem Boden, auf offenem Feld, ohne Bebauung durchgeführt.
