RF-287/UF PVC 7mm - konfektioniert

Produktinformationen "RF-287/UF PVC 7mm - konfektioniert"

SIVA RF 257 UF-PVC low loss Koaxialkabel 7,3 mm

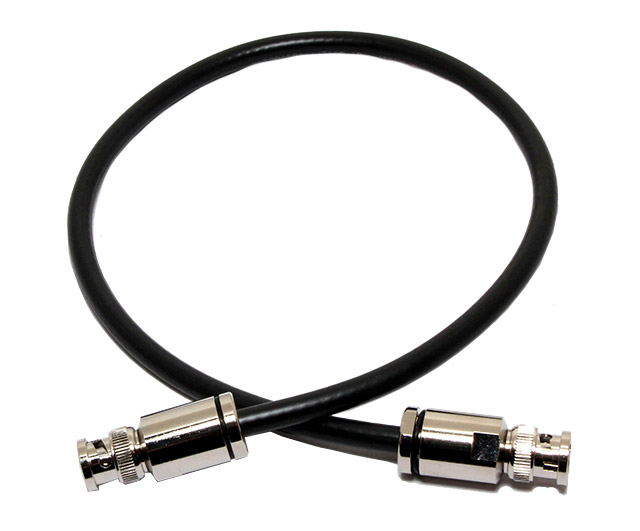

Von uns konfektioniertes SIVA RF257UF (HF287FX) Koaxkabel, mit Steckertypen nach Wunsch. Die Stecker werden bei uns im Hause montiert und getestet.

Die angebotenen Längen richten sich nach unserer Erfahrung, welche Kabellängen nachgefragt werden. Andere Längen können wir individuell nach Ihren Wünschen anfertigen. Sollten Sie anderen Längen oder Stecker wünschen, kontaktieren Sie uns einfach. Wir helfen gern.

Das RF257UF (HF287FX) ist eine sehr gute Alternative in der 7,3mm Koaxialkabelklasse und für den Frequenzbereich bis 6 GHz geeignet. Dieses doppelt geschirmte Koaxkabel, hat eine geringe Dämpfung und gute Flexibilität. Der Innenleiter wird aus 7x0,65mm Drähten gefertigt. Das Geflecht, umschließt die kunststoffbeschichtete Kupferfolie, mit einem Bedeckungsgrad von 72%.

Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

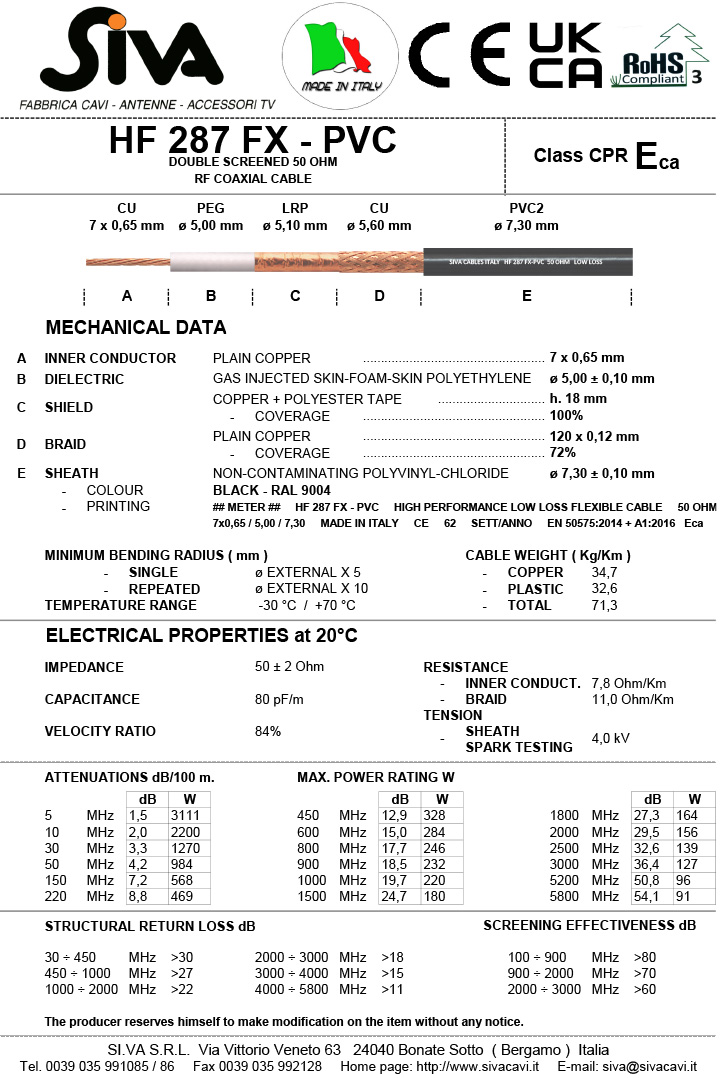

Technische Daten RF257UF-PVC / HF 287 FX

Innenleiter: Kupfer
Drahtstärke: 7 x 0,65 mm
Dielektrikum: Polyethylenschaum -
Ø 7,3 mm + 0,10mm
Abschirmung: Kupferfolie / Polyester -h 18 mm - Abdeckung: 100%
Geflecht: Kupfer - 120 mm x 00:12 Bedeckung: 72%
Ummantelung: PVC2 Ø 7,3 mm + 0,10mm
Impedanz: 50 Ohm + 3
Verkürzungsfaktor: 84%
Kapazität: 80 pF / m
Wirkungsgrad der Abschirmung:
> 80 dB (100-900 MHz)
> 70 dB (900-2000 MHz)
> 60 dB (2000-3000 MHz)
Gesamtgewicht: 7,13 kg 100 Meter

Dampfung bei 20°C dB/100m

5 MHz 1,5
10 MHz 2,0
30 MHz 3,3
50 MHz 4,2
150 MHz 7,2
220 MHz 8,8
450 MHz 12,9
600 MHz 15,0
800 MHz 17,7
900 MHz 18,5
1000 MHz 19,7
1500 MHz 24,7
1800 MHz 27,3
2000 MHz 29,5
2500 MHz 32,6
3000 MHz 36,4
5200 MHz 50,8
5800 MHz 54,1

Similar Items

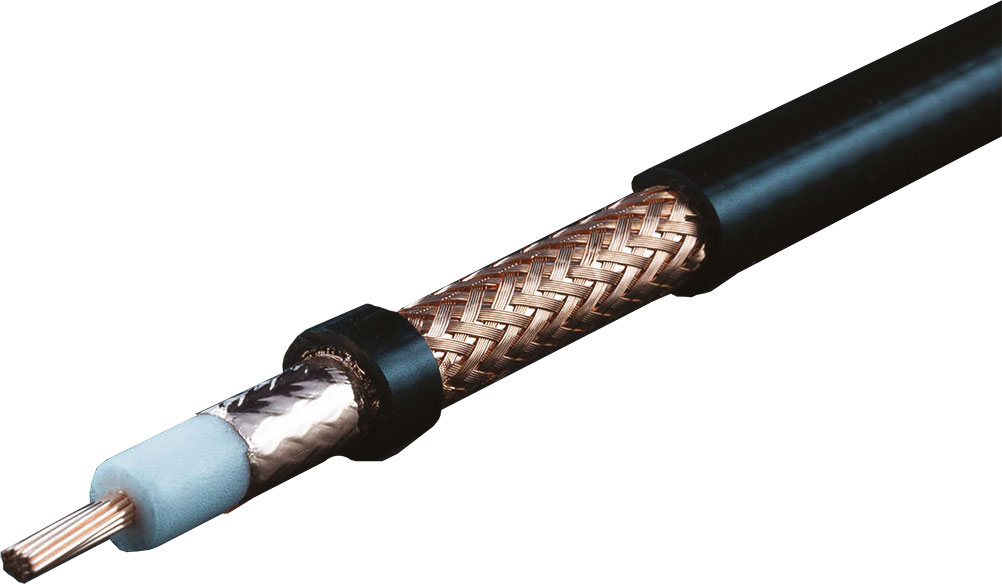

Ultraflex 7 Meterware

Messi&Paoloni UltraFlex 7 Low-Loss Koaxkabel (Highflexx7) Das Ultraflex 7 ist ein flexibles, doppelt geschirmtes Low-Loss Koaxialkabel mit 7,3 mm Durchmesser. UltraFlex 7 (auch als Highflexx 7 bekannt) hat eine kunststoffbeschichtete Kupferfolie und Litzen-Innenleiter Es ist ein extrem flexibles Koaxkabel, bei sehr niedrigem Dämpfungsverhalten und exzellenter Schirmung von >105dB. Der Außenmantel ist aus PVC mit UV-beständiger Beschichtung. Aufgrund der extremen Biegsamkeit ist dieses Kabel auch ideal für ausfahrbare Antennenanlagen. Die Kupferfolie von Ultraflex 7 ist 20 mm breit. Das Dielektrikum hat einen Durchmesser von 5,00 mm (± 0,05 mm). Der Umfang des Dielektrikums beträgt somit 5,0 mm * p = 15,7 mm. Die Folie überlappt somit 4,3 mm. Das Ultraflex 7 Koaxkabel hat eine Belastbarkeit von: 3,7 KW bei 3,5 MHz bzw: 1KW bei 144 MHz. Selbstverständlich führen wir auch die passenden Stecker dazu. Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Dampfung bei 20°CFREQUENCY dB/100m dB/100ft1,8 MHz 0,95 0,293,5 MHz 1,28 0,397,0 MHz 1,6 0,4910 MHz 1,9 0,5814 MHz 2,2 0,6721 MHz 2,6 0,7928 MHz 3,0 0,9150 MHz 4,0 1,22100 MHz 5,8 1,77144 MHz 6,9 2,10200 MHz 8,2 2,50400 MHz 11,8 3,60430 MHz 12,3 3,75800 MHz 17,1 5,211000 MHz 19,3 5,88

Ab 2,75 €*
vorher 2,74 €*

Details

RF-287/UF PVC - Siva

SIVA RF 287 UF-PVC low loss Koaxialkabel 7,3 mm Das RF257UF (auch HF287FX genannt) ist eine sehr gute Alternative in der 7,3mm Koaxialkabelklasse und für den Frequenzbereich bis 6 GHz geeignet. Dieses doppelt geschirmte Koaxkabel, hat eine geringe Dämpfung und sehr gute Flexibilität. Der Innenleiter wird aus 7x0,65mm Drähten gefertigt. Das Geflecht, umschließt die kunststoffbeschichtete Kupferfolie, mit einem Bedeckungsgrad von 72%. Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Technische Daten RF257UF-PVC / HF 287 FX Innenleiter: Kupfer Drahtstärke: 7 x 0,65 mm Dielektrikum: Polyethylenschaum - Ø 7,3 mm + 0,10mm Abschirmung: Kupferfolie / Polyester -h 18 mm - Abdeckung: 100% Geflecht: Kupfer - 120 mm x 00:12 Bedeckung: 72% Ummantelung: PVC2 Ø 7,3 mm + 0,10mm Impedanz: 50 Ohm + 3 Verkürzungsfaktor: 84% Kapazität: 80 pF / m Wirkungsgrad der Abschirmung: > 80 dB (100-900 MHz) > 70 dB (900-2000 MHz) > 60 dB (2000-3000 MHz) Gesamtgewicht: 7,13 kg 100 Meter Dampfung bei 20°C dB/100m 5 MHz 1,510 MHz 2,030 MHz 3,350 MHz 4,2150 MHz 7,2220 MHz 8,8450 MHz 12,9600 MHz 15,0800 MHz 17,7900 MHz 18,51000 MHz 19,71500 MHz 24,71800 MHz 27,32000 MHz 29,52500 MHz 32,63000 MHz 36,45200 MHz 50,85800 MHz 54,1

1,95 €* 2,20 €* (11.36% gespart)

Accessory Items

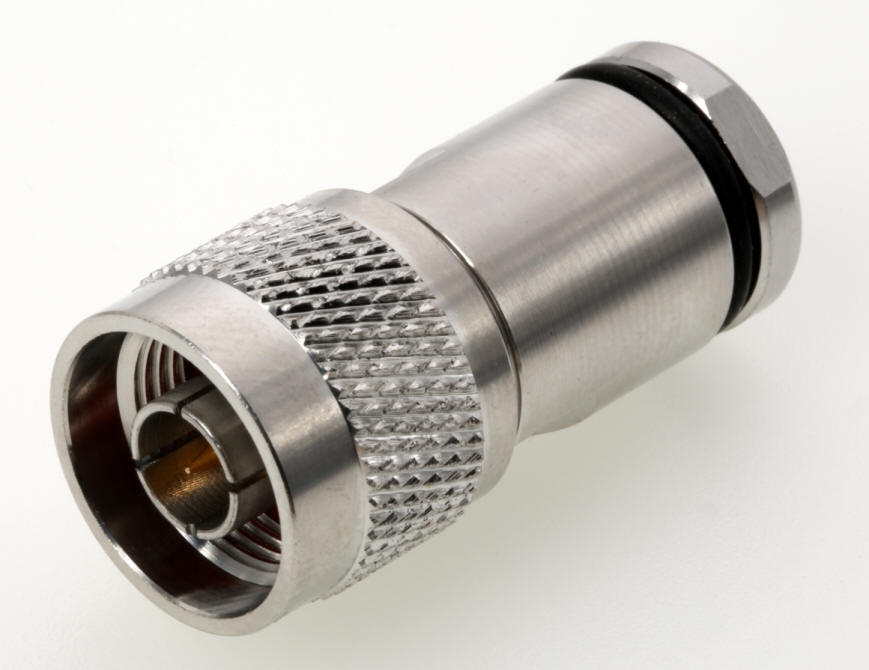

N-Stecker Spezial 7 mm

Dieser hochwertige N-Stecker ist für die Koaxkabeltypen: Ultraflex 7, H 2007, HIGHFLEXX 7, Aircell 7 u.ä. geeignet. Der Löt-N-Stecker kommt mit Dichtungsring, PTFE-Dielektrikum und vergoldetem Mittelstift zu Ihnen. Die zwei mitgelieferten PTFE-Scheiben ermöglichen eine einfache Installation des Steckers. Die PTFE-Scheiben und eine ringförmige Verdickung auf dem Mittelkontakt verhindern, dass das Kabel bei mechanischer Belastung aus der festgelegten Position gezogen werden kann. Die Montagenaleitung finden Sie hier: https://youtu.be/VV5w5pvpnAA Im Gegensatz zu Steckern mit Nickel, besteht die Oberfläche dieser Stecker aus einer Legierung von 3 Metallen = TresAlloy®. Diese Legierung wird auch Weißbronze genannt. Keines dieser Metalle, Kupfer, Zinn, und Zink (CuSnZn3) weist magnetische Eigenschaften auf. Dadurch haben unsere TresAlloy-Stecker eine erhöhte Intermodulationsfestigkeit (PIM). HF-Stecker mit TresAlloy® Oberfläche weisen eine viel bessere Beständigkeit hinsichtlich Korrosion und Oxidation auch in ungünstigen Umgebungen auf. Herstellernummer: UG 21 - 7 TA

6,60 €*

Tipp

Kabelschere für Koaxialkabel Siva

Kabelschere für Koaxialkabel von Siva aus Italien Die neue Kabelschere von Siva ist das ideale und präzise Werkzeug zum Abschneiden oder konfektionieren von Koaxialkabeln. Wir verwenden diese sehr scharfe Scheren bereits seit Jahren selbst bei der Kabelkonfektion und können sie nun endlich zum Verkauf anbieten. Sie ist auch nach Jahren noch sehr scharf und liegt dabei sehr gut in der Hand. Gerade beim konfektionieren der Koaxkabel hat man eine sehr gute Kontrolle und fühlt die unterschiedlichen Schichten des Koaxialkabels. Somit kann man exakt den gewünschten Teil des Kabel beschneiden. Die neue Kabelschere schneidet Kabel bis zu 13mm Stärke wie zu Beispiel: RG58, H 155, Hyperflex 5, Ultraflex 7, Hyperflex 10, RG213 und viele mehr, ohne dass sich der Mittelleiter bzw. das Kabel verformt. Die neue Kabelschere von SIVA ist eine absolute Empfehlung.

15,00 €*

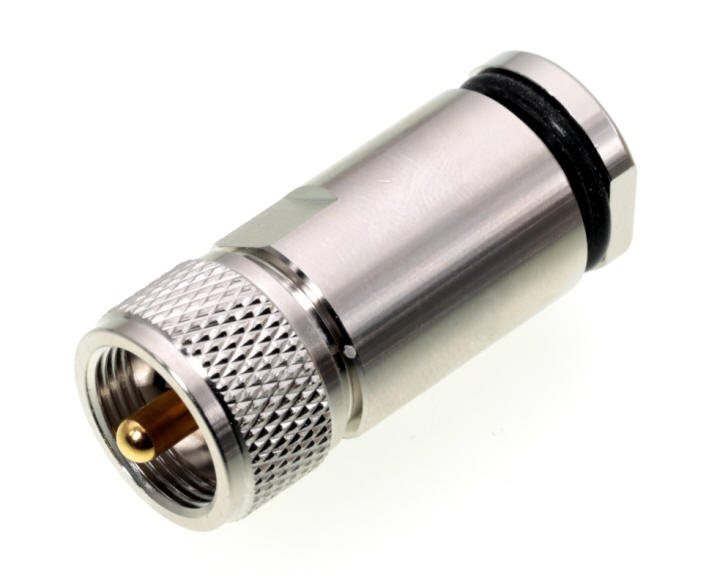

PL-Stecker UHF-Spezial 7 NEO

PL-Stecker UHF Spezial 7 NEO Neue Version mit Mittelpin! Dieser neue und hochwertige PL-259 Stecker ist für die Koaxkabeltypen H 2007, H 2007 FRNC, HIGHFLEXX 7, Aircell 7 und natürlich Ultraflex 7 geeignet. Er wird standardmäßig mit einer Masseverbindungshülse ausgerüstet. Im Gegensatz zur alten Ausführung, wird jetzt der Mittelpin auf den Mittelleiter gelötet, wie bei N-Steckern. Damit ist der Lotverbrauch deutlich geringer und das Problem einer kalten Lötstelle deutlich reduziert. Typ: UHF Steckverbinder Spezial Ausführung: Stecker Anschluss: Lötversion Kabeleinlass Ø7,3 mm Wir verwenden diese Stecker für die konfektionierten Ultraflex 7 Koaxkabel. Die Montageanleitung steht hier zum Download bereit. Herstellernummer: PL-7 NEO

5,40 €*

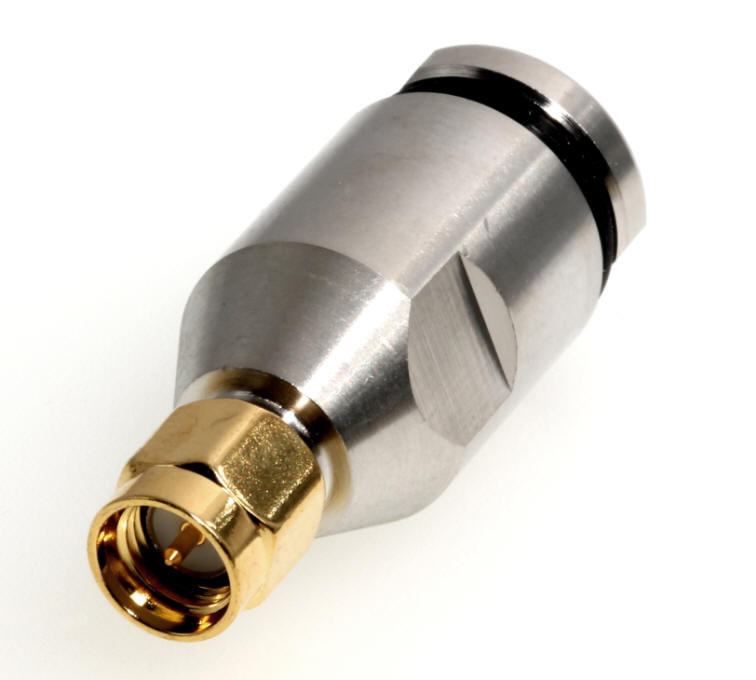

SMA 7 Spezial Stecker
