RF 400 UF-PVC - Siva

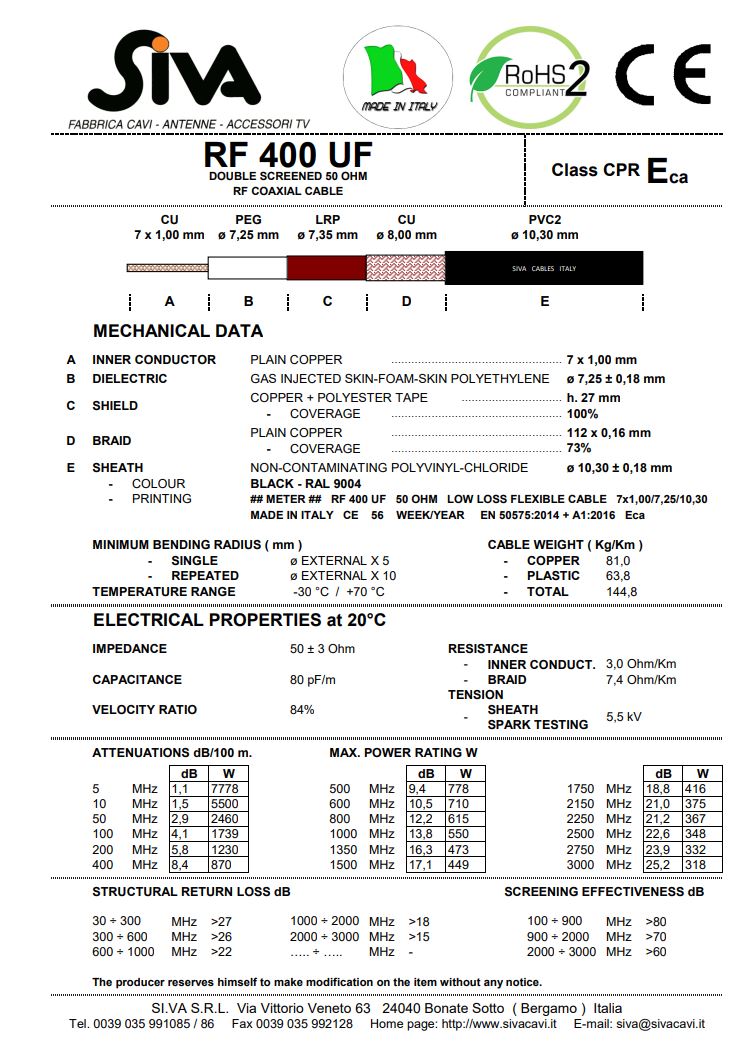

Datenblatt Siva RF 400 UF-PVC Koaxialkabel

Anzahl	Stückpreis
Bis 49	2,95 €* 3,55 €* (16.9% gespart)
Ab 50	2,85 €*

Sofort verfügbar, Lieferzeit: 1-5 Tage

Produktnummer: 0545

Produktinformationen "RF 400 UF-PVC - Siva"

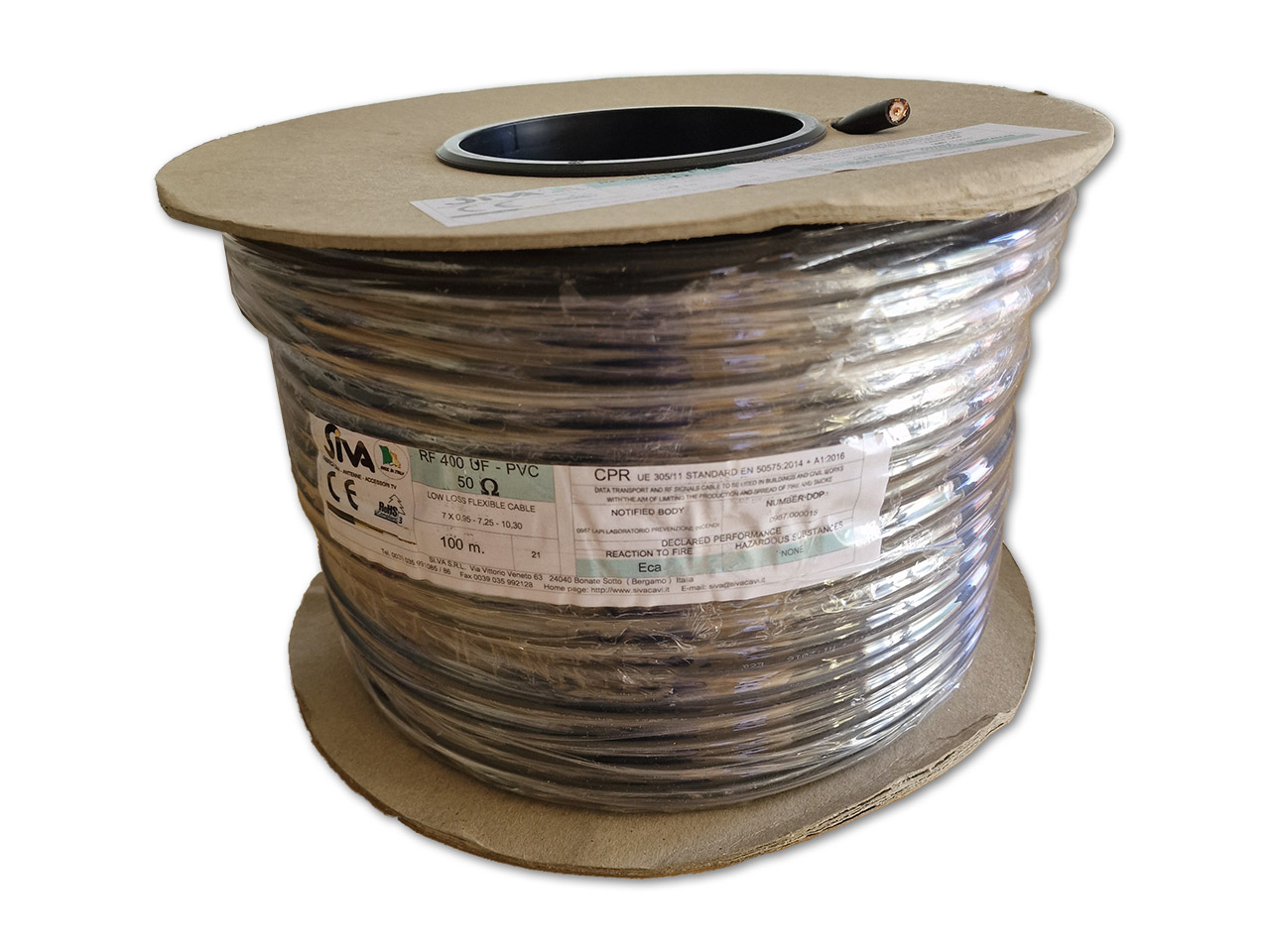

SIVA RF 400 UF-PVC low loss Koaxialkabel 10,3 mm

Das RF400 UF ist eine sehr gute Alternative in der 10,3mm Koaxialkabelklasse und für den Frequenzbereich bis 3 GHz geeignet. Dieses doppelt geschirmte Koaxkabel, hat eine geringe Dämpfung und gute Flexibilität. Der Innenleiter wird aus 7x1mm Drähten gefertigt. Das Geflecht, umschließt die kunststoffbeschichtete Kupferfolie, mit einem Bedeckungsgrad von 78%.

Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel

Eigenschaften

Sehr flexibel
Für Rotorbetrieb geeignet
Innenleiter mit 7 Drähten (7x1mm)
Für Frequenzen bis 3 GHz geeignet
UV-beständig
Es können viele RG-213 übliche Antennenstecker genutzt werden.

Schirmung:

> 80dB (100-900 MHz)
> 70dB (900-2000 MHz)
> 60dB (2000-3000 MHz)

Kabelaufbau:

Innenleiter: Kupfer, 7x1,0 mm, Ø 2,9 mm ± 0,05
Dielektrikum: PE geschäumt, PEG Ø 7,3 mm
Außenleiter 1: Kupferfolie, kunststoff beschichtet
Außenleiter 2: Kupfergeflecht, opt. Bedeckung 73%, 112 Drähte
Außenhaut: PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent

Kabelgewicht: Kilogram per Kilometer:

Kupfer: 81.0 kg / km
Kunststoff: 63.8 kg / km
Gesammt: 144.8 kg / km

Dämpfung bei 20°C (dB x 100 meters)

5 MHz - 1.1dB
10 MHz - 1.5dB
50 MHz - 2.9dB
200 MHz - 6.0dB
500 MHz -10.3dB
800 MHz - 13.2dB
1000 MHz - 15.0dB
3000 MHz - 28.1dB

Komplettes Datenblatt:

Download
