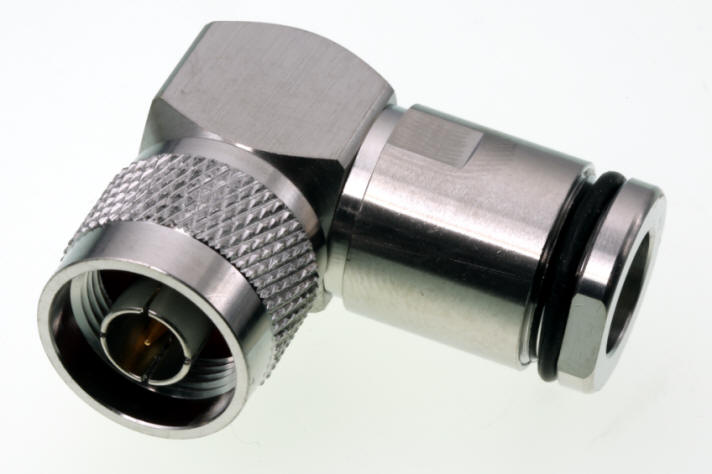

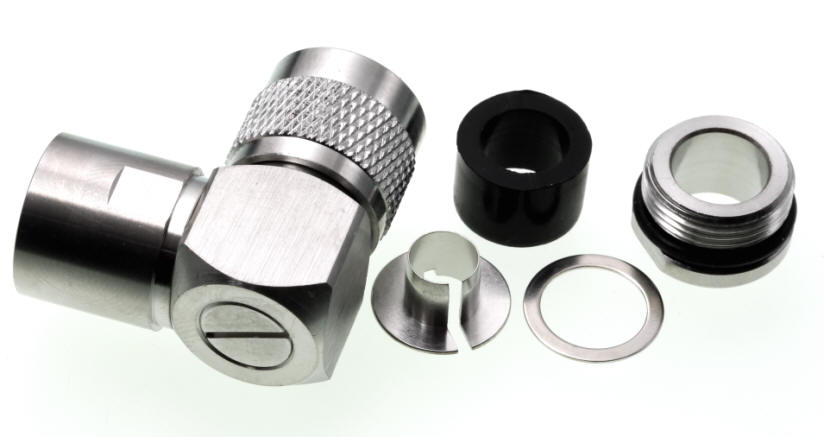

N-Winkelstecker 10mm

Hyperflex 10The innovation of flexibility in 10 mm coaxial cables from Messi & Paoloni. The HyperFlex 10 Low-Loss coaxial cable from Messi & Paoloni is suitable for the frequency range up to 10 GHz. The HF cable is flexible and suitable for HF, VHF, UHF and even SHF applications. HyperFlex 10 is manufactured with an inner conductor with 19 wires. This inner conductor is the prerequisite for a previously unknown flexibility in 10.3 mm cables. HyperFlex 10 is a coaxial cable for most applications in radio technology: It is very flexible, low-attenuation and, thanks to its double shielding (foil and close-meshed braid), is shielded against interference radiation with 105 dB. A carefully worked braid with the help of 24 coils surrounds the plastic and copper-coated aluminum foil. The optical coverage is 78%. Properties Hyperflex 10 Very flexible Also suitable for rotor operation Inner conductor with 19 wires Thanks to its modern design, it is even suitable for frequencies up to 10 GHz UV-resistant Many RG-213 standard antenna connectors can be used. Technical specifications: Cable structure: Inner conductor pure copper 99.99%, 19 x 0.59 mm, Ø 3.0 mm Dielectric: three-layer physical cell PE, PEG Ø 7.3 mm ± 0.05 Outer conductor 1: copper-coated aluminum foil, plastic coated Outer conductor 2: copper braid, opt. Covering 78% 168 wires Outer skin: PVC, highly flexible, Ø 10.3 mm ± 0.15 mm UV-resistant Weight: 11.1 kg / km Color: Black Mechanical properties Bending radius: 80 mm Laying radius: 40 mm Temperature range: operation-55 ° C - + 85 ° C / installation: -40 ° C - + 60 ° C Weight: 11.1 kg / 100 m Electrical Properties: Resistance DC Outer conductor: 12 Ω / km Inner conductor: 3.6 Ω / km Capacity: 78 pF / m ± 2 Reduction factor: 87% see below Characteristic impedance: 50 Ω ± 3 Peak voltage (spark test): 8 kV class A ++ Shielding level: 100 - 2000 MHz> 105 dB

SIVA RF 400 UF-PVC low loss Koaxialkabel 10,3 mm Das RF400 UF ist eine sehr gute Alternative in der 10,3mm Koaxialkabelklasse und für den Frequenzbereich bis 3 GHz geeignet. Dieses doppelt geschirmte Koaxkabel, hat eine geringe Dämpfung und gute Flexibilität. Der Innenleiter wird aus 7x1mm Drähten gefertigt. Das Geflecht, umschließt die kunststoffbeschichtete Kupferfolie, mit einem Bedeckungsgrad von 78%.  Die gravierenden Unterscheide zu einem RG58U, haben wir in einem Artikel ausführlich, mit vielen realen Beispielen beschrieben: zum Artikel Eigenschaften Sehr flexibel Für Rotorbetrieb geeignet Innenleiter mit 7 Drähten (7x1mm) Für Frequenzen bis 3 GHz geeignet UV-beständig Es können viele RG-213 übliche Antennenstecker genutzt werden. Schirmung: > 80dB (100-900 MHz)> 70dB (900-2000 MHz)> 60dB (2000-3000 MHz) Kabelaufbau: Innenleiter: Kupfer, 7x1,0 mm, Ø 2,9 mm ± 0,05Dielektrikum: PE geschäumt, PEG Ø 7,3 mmAußenleiter 1: Kupferfolie, kunststoff beschichtetAußenleiter 2: Kupfergeflecht, opt. Bedeckung 73%, 112 Drähte Außenhaut: PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent Kabelgewicht: Kilogram per Kilometer: Kupfer: 81.0 kg / km Kunststoff: 63.8 kg / km Gesammt: 144.8 kg / km Dämpfung bei 20°C (dB x 100 meters) 5 MHz - 1.1dB10 MHz - 1.5dB50 MHz - 2.9dB200 MHz - 6.0dB500 MHz -10.3dB800 MHz - 13.2dB1000 MHz - 15.0dB3000 MHz - 28.1dB Komplettes Datenblatt: Download
